77
W415-1442 / B / 06.06.16
FR

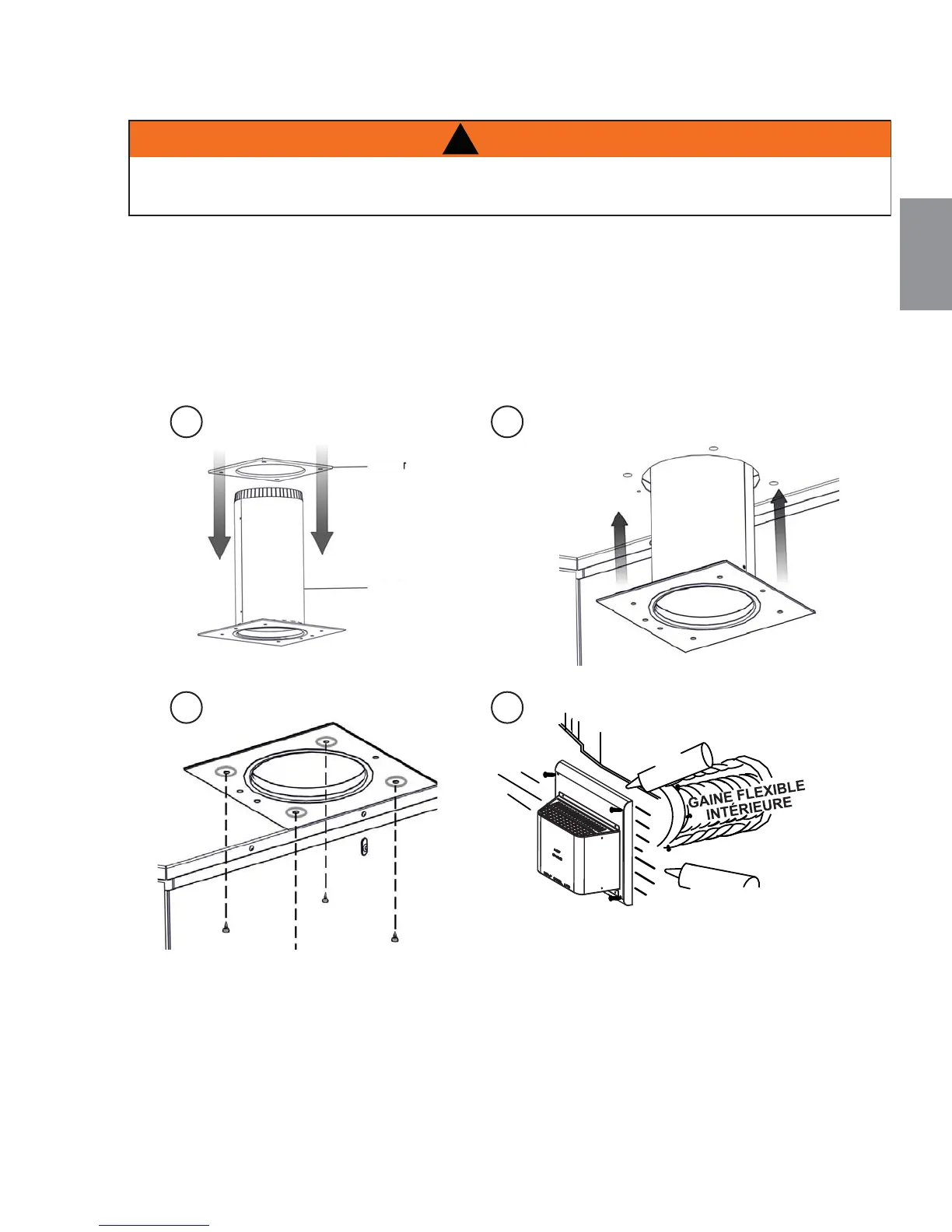

3.10 INSTALLATION DU COLLET
!
WARNING
IL EST ESSENTIEL QUE LE COUVERCLE D’ÉVACUATION SOIT INSTALLÉ, SI NON L’APPAREIL NE
FONCTIONNERA PAS CORRECTEMENT ET POURRAIT CAUSER DES BLESSURES OU DES
DOMMAGES MATÉRIELS.
1. Glissez le joint sur le manchon du collet et disposez-le uniformément sur la bride du collet.
2. Installez le collet assemblé dans l’appareil. Glissez-le vers le haut jusqu’à ce que la bride atteigne le
dessus de l’appareil. Placez les trous de la bride devant les trous de vis de l’appareil.
3. Installez quatre vis pour bien fi xer l’assemblage du collet à l’appareil.
4. Insérez les deux évents dans l’espaceur coupe-feu, en respectant les dégagements aux combustibles
requis. En soutenant la terminaison (les inscriptions étant à l’endroit et lisibles), fi xez-la au mur extérieur et
rendez-la étanche en la scellant avec du calfeutrage (non fourni).
1 2
3 4
JOINT
D’ÉTANCHÉITÉ
COLLET
#10x2"
VIS
CALFEUTRAGE
INTÉRIEUR
AUTOPERCEUSES
VIS
#8x1/2"
CHEVAUCHEMENT DE
1” (25mm)
H
AUTE TEMP.
SCELLAN
RIGIDE
ÉVENT
EXTÉRIEUR
ÉVENT
RIGIDE
GAINE FLEXIBLE
EXTÉRIEURE
CALFEUTRAGE
VIS
#10x2"
CHEVAUCHEMENT DE
2” (50.8mm)
SCELLANT MILL PAC
(W573-0007)
