Napoleon BL36NTE - Installation Support de Fixation

90
W415-1442 / B / 06.06.16
FR
*SECTIONS D’ÉVENTS HORIZONTALES DU BL36: Un dégagement minimal aux matériaux combustibles de
1" (25mm) au-dessous et sur les côtés de l’évent et de 3" (76mm) au-dessus doit être maintenu sur toutes les
courses horizontales. Utilisez l’espaceur coupe-feu W010-1800 (fourni).
NOTE: Les dégagements minimaux entre le haut de l’évent et les matériaux combustibles peut être
réduite de 3" (76mm) à 1" (25mm) dans ces installations avec une event verticale de minimum 38"
(965.2mm) faite immédiatement au colet due l'appareil.
*SECTIONS D’ÉVENTS VERTICALES DU BL36: Un dégagement minimal aux matériaux combustibles de 1"
(25mm) est requis sur toutes les courses verticales à l’exception des dégagements à l’intérieur de l’enceinte
de l'appareil. Voir la section «DÉGAGEMENTS MINIMAUX DE L’ENCEINTE». Utilisez l’espaceur coupe-feu
W500-0096 (non fourni).

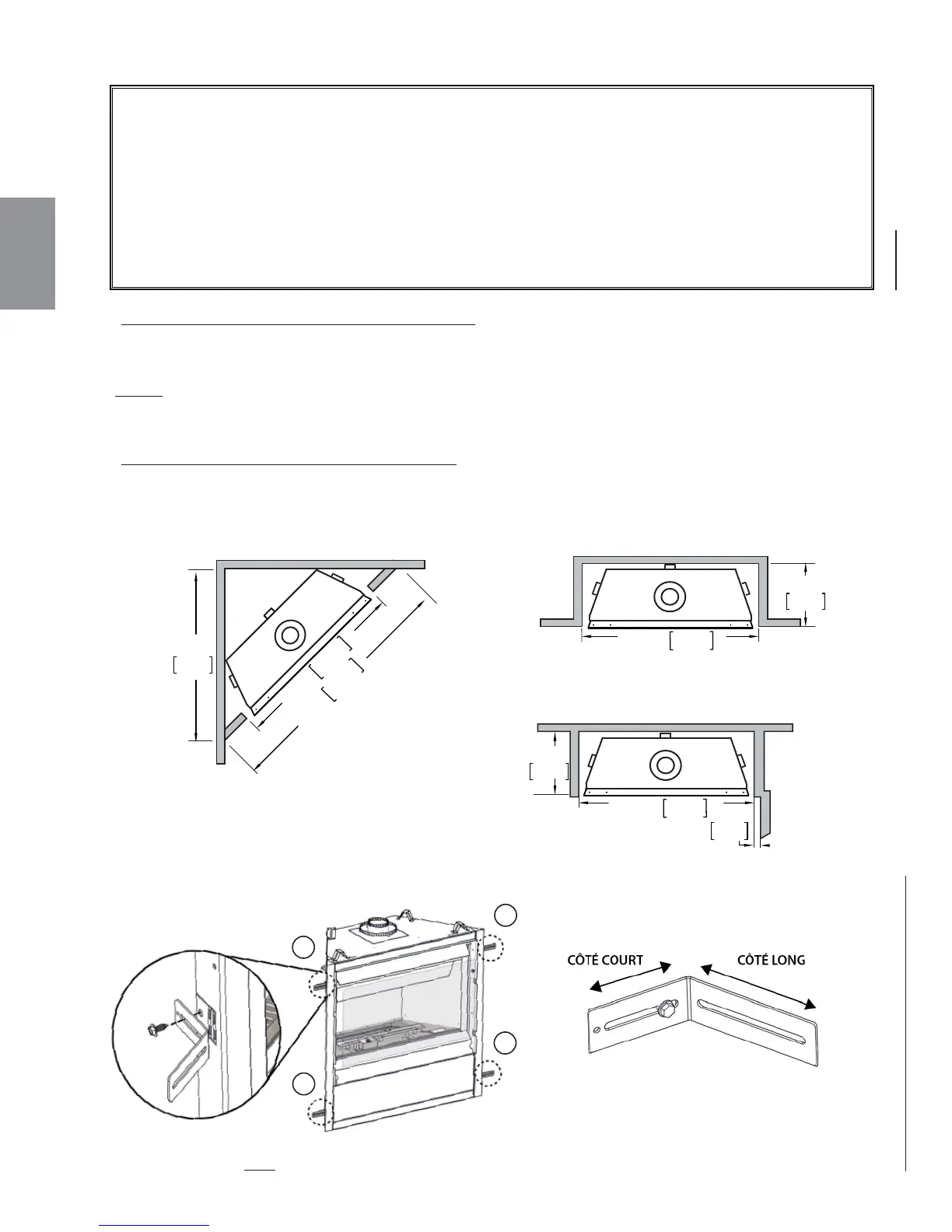

Dégagements minimaux de l'appareil aux matériaux combustibles:
Ossature combustible :
- 0" aux espaceurs
- 1" (25mm) en dessous et sur les côtés du conduit d’évent*
- 3" (76mm) au-dessus du conduit d’évent*
Finition combustible:
- 0" à l’arrière
- 4 1/2" (114mm) des côtés et du dessus en façade
- 53" (1346mm) du haut de l’enceinte jusqu’à la base de l’appareil
- 53" (1346mm) du plafond jusqu’à la base de l’appareil
37 1/2"
953mm
49 1/8"
1248mm
31 7/8"
810mm
ENCEINTE
INTÉRIEURE
ENCEINTE
EXTÉRIEURE
MURALE
CÔTÉ
371/2"
953mm
16 3/4"
425mm
16 3/4"
425mm
2"
51mm
37 1/2"
953mm
UTILISER UNE VIS AUTOTARAUDEUSE POUR FIXER CÔTÉ COURT DE SUPPORT DE FIXATION À L’APPAREIL. RÉPÉTER POUR LES ÉTAPES 2,3 ET 4.
NOTE:
AJUSTEZ LE SUPPORT EN FONCTION DE VOTRE MATÉRIAU DE FINITION DÉSIRÉ.
5.2 INSTALLATION SUPPORT DE FIXATION
2
3
4
1
