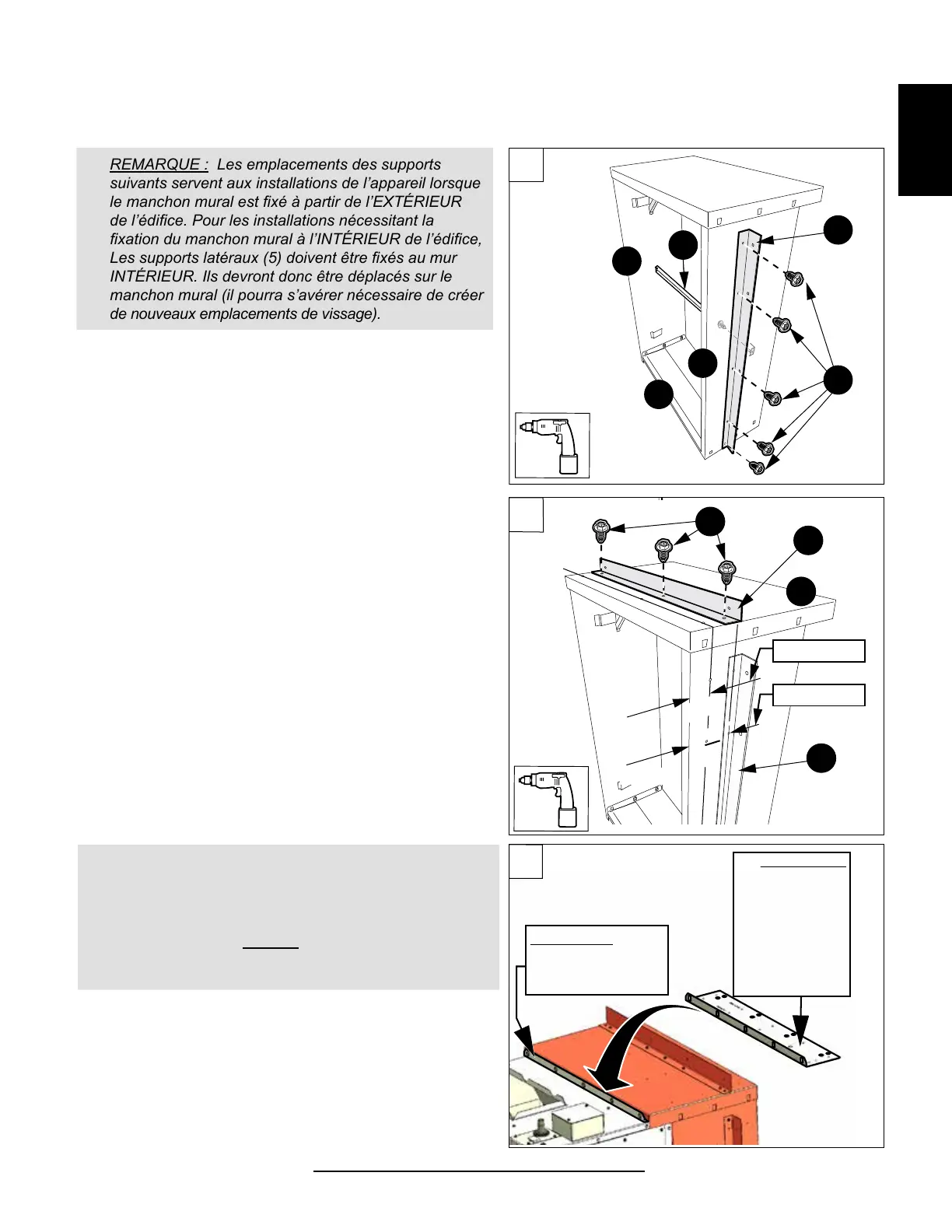

REMARQUE : Les emplacements des supports
suivants servent aux installations de l’appareil lorsque
le manchon mural est fi xé à partir de l’EXTÉRIEUR
de l’édifi ce. Pour les installations nécessitant la
fi xation du manchon mural à l’INTÉRIEUR de l’édifi ce,
Les supports latéraux (5) doivent être fi xés au mur
INTÉRIEUR. Ils devront donc être déplacés sur le
manchon mural (il pourra s’avérer nécessaire de créer
de nouveaux emplacements de vissage).
10. Fixez les supports latéraux (5) aux panneaux latéraux (3)
et (4) et au panneau de base avec cinq vis (7) à travers la
bride la plus courte (FIG. 10).
11. Sélectionnez les trous de  xation en fonction du matériau
de construction du mur (briques, stuc, revêtements, etc.) :
a. Pour les supports latéraux (5), utilisez le trou de
 xation A (Position A) ou le trou de  xation B
(Position B) prépercés indiqués sur la FIG. 11 en
fonction du type de matériau de construction.
b. Fixez le support supérieur (6) au panneau
supérieur (1) en utilisant au moins trois des vis
(7) fournies (FIG. 11). Pour ce support (6), utilisez
le trou de  xation A (Position A) ou le trou de
 xation B (Position B) indiqués sur la FIG. 11.
7
3
4
1
11
10 po
10 po
Position B
Position A
1.5
po
10
7
2
3
4
4
6
1
1
7
7
10
5
4
16
po
5
4
16
po
5
4
16
po
7
2
3
4
11
5
5
11
7
3
4
1
11
10po
10po
Position B
Position A
1.5
po
10
7
2
3
4
4
6
1
1
7
7
10
5
4
16
po
5
4
16
po
5
4
16
po
7
2
3
4
11
5
5
10
W080-1721:
S’utilise avec
CWSMUA19.
S’installe sur le
terrain en
REMPLACEMENT
du support
installé en usine.
W080 1384:
SUPPORT STANDARD
xé au caisson en
usine.
12
REMARQUE : Lorsque vous utilisez un manchon mural de
type CWSMUA19 (autre que le manchon mural CWSMUA
standard), n’oubliez pas de remplacer le support du
panneau supérieur standard (W080-1384) par le support
du panneau supérieur modifi é (W080-1721) afi n de bien
fi xer le cabinet au manchon mural (FIG. 12).
