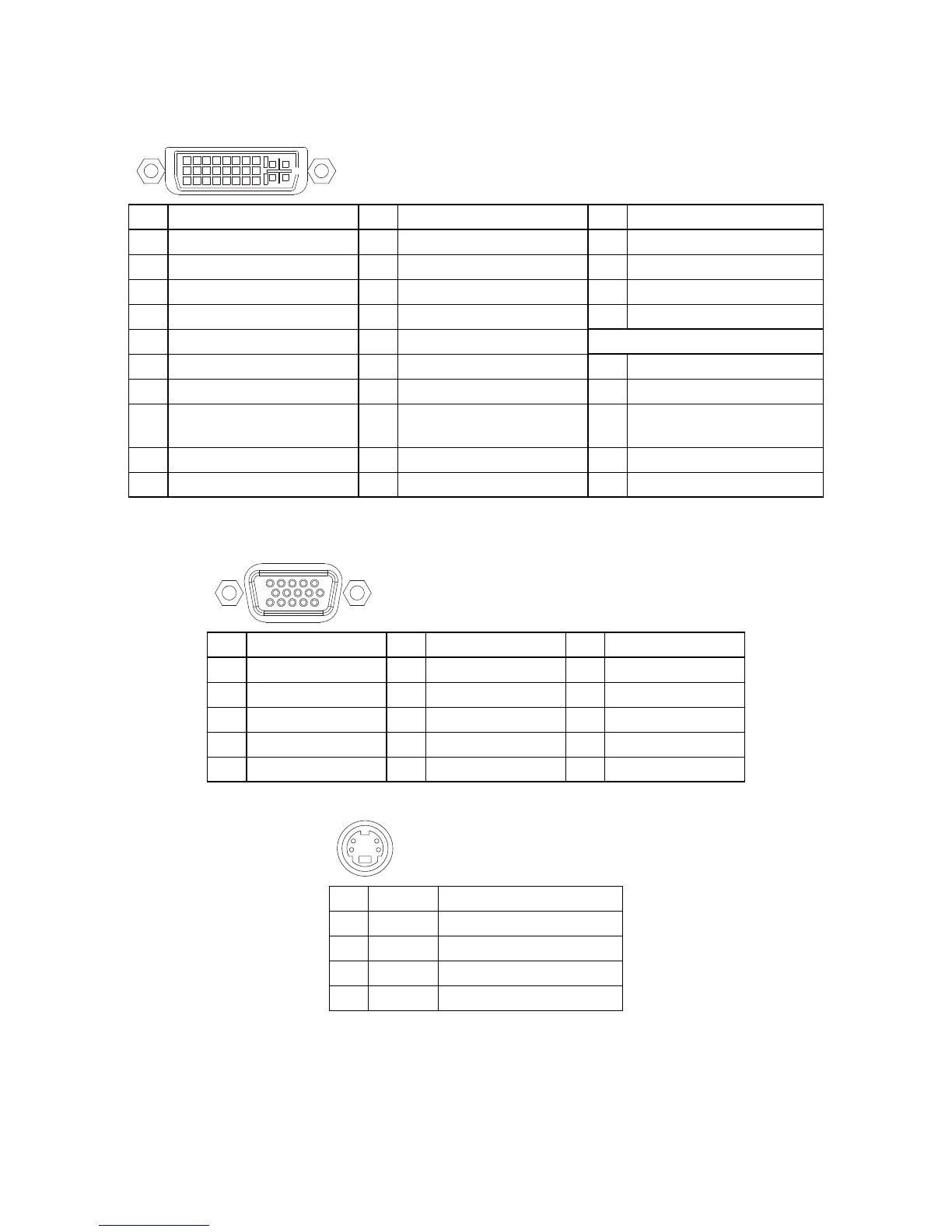

18 | Connector Panels Overview
Data Connectors and Pinouts
DVI-I Digital and Analog
DVI-I IN Supports digital and analog (RGBS / YPbPr) signals. Analog data appears on pin 8, and pins C1 - C5.
VGA
VGA IN supports RGBS 2, YPbPr, and SOG 2 signals.
S-Video
Pin Signal Pin Signal Pin Signal
1 T.M.D.S. DATA 2- 11 T.M.D.S. DATA 1/3 SHIELD 21 T.M.D.S. DATA 5+
2 T.M.D.S. DATA 2+ 12 T.M.D.S. DATA 3- 22 T.M.D.S. CLOCK SHIELD
3 T.M.D.S. DATA 2/4 SHIELD 13 T.M.D.S. DATA 3+ 23 T.M.D.S. CLOCK+
4 T.M.D.S. DATA 4- 14 +5V POWER 24 T.M.D.S. CLOCK-
5 T.M.D.S. DATA 4+ 15 GND DVI-I IN Only
6 DDC CLOCK 16 HOT PLUG DETECT C1 ANALOG RED
7 DDC DATA 17 T.M.D.S. DATA 0- C2 ANALOG GREEN
8 ANALOG VERTICAL SYNC
(DVI-I IN Only)
18 T.M.D.S. DATA 0+ C3 ANALOG BLUE
9 T.M.D.S. DATA 1- 19 T.M.D.S. DATA 0/5 SHIELD C4 ANALOG HORIZONTAL SYNC
10 T.M.D.S. DATA 1+ 20 T.M.D.S. DATA 5- C5 ANALOG GROUND
Pin Description Pin Description Pin Description
1 RED 6 GND RED 11 N. C.
2 GREEN 7 GND GREEN 12 DDC_SDA
3 BLUE 8 GND BLUE 13 HORIZ SYNC
4 N.C. 9 +5VD 14 VERT SYNC.
5 GND 10 SYNC GND 15 DDC_SCL
Pin Name Description
1 GND Ground (Y)
2 GND Ground (Y)
3 YIntensity (Luminance)
4 C Intensity (Chrominance)
18
C1 C 2
C3 C4
916
17 24
C5
C5
1
5
6
1112
10
4
3
2
1
