HV Control PanelSK

AnalógovévstupynaPLCsú0-10V.AI0súpredurčenénameranieprúduASCaAI1ana

voliteľnémeranievákua.

Kalibráciasavykonávanadvochstranách361a363analógovéhonastavovania.

Existujúdvaspôsobykalibrácie,manuálneamerané.Manuálnukalibráciurobtenastavením

hodnôtvýstupnéhosignálunavstupnomsignále0a10V.Primeranejkalibráciizískajte

signálzosnímačananízkejavysokejhodnoteazapíštepríslušnéhodnotyzaktuálnych

meraníprúdualebovákua.Premeranúkalibráciusúpotrebnésprávnenástrojenaprúd

avákuum.

OkremtohojekdispozíciitlačidloVýrobnénastavenia.Naobnoveniepredvolených

výrobnýchhodnôtstlačteapodržtetlačidlona5sekúnd.

Menovitáhodnotaprúdovéhosnímačaje0...10V/0...100A.VstupPLCmávšaknízku

impedanciua100Asaznížina8V,takžezodpovedajúcisignál10Vsapotommenína100*

10/8=125Aprezmenumierky.

Bežnepoužívanývákuovýsnímačje0...10V/–40...0kPa.Keďžejeznámeako„vákuum“,

používajúsaibapozivnehodnoty,takže40...0kPa.

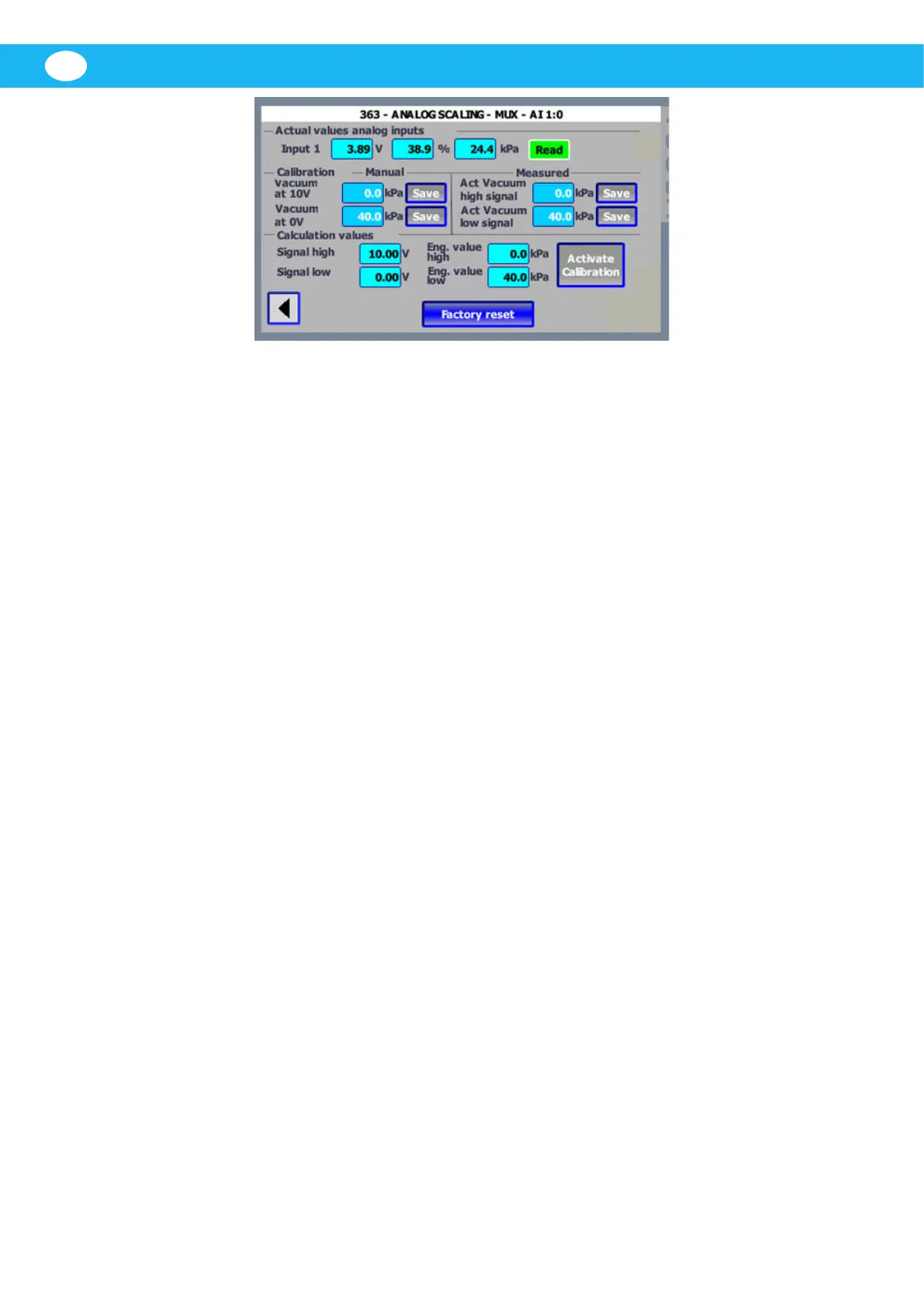

Vhornejčasobrazovkyjeaktuálnysignálahodnotasaktuálnoumierkou.

Akoanalógovonastavovať:

1. Stlačtetlačidlo„Akvovaťkalibráciu“.Začneblikaťnažltoanačierno.

2. Nastavtenovéhodnotyauložteichpomocoumanuálnejmetódy.Alebopomocou

meracejmetódypoužitenízkyavysokýsignálazmerajtezodpovedajúciprúd/vákuum.

– VAC/RBUzastavilo:signálprúdunízkyaprúd=0A;signálvákuavysokýavákuum

=0.Hodnotyzapíšteauložte.

– VAC/RBUbežívsituáciáchnavytvoreniemaximálnehoprúdu/vákua,potom

signáluvysokéhoprúduavysokéhoprúdu,resp.signálunízkehovákuaavysokého

vákua(pozivnahodnota).Hodnotyzapíšteauložte.

3. Akchcetezačaťpoužívaťnovúkalibráciu,podokončenístlačtetlačidlo„Akvovať

kalibráciu“.

Skontrolujtekalibráciuporovnanímskutočnýchhodnôtsnovýmimeraniami.Pokalibrácii

budemožnotrebaskontrolovaťnastaveniavýstrahyASCavákua.
