Nibe FIGHTER 310P - Dimensions and setting-out coordinates; Measuring principle; Enclosed kit

Dimensions
FIGHTER 310P
For the Installer
28

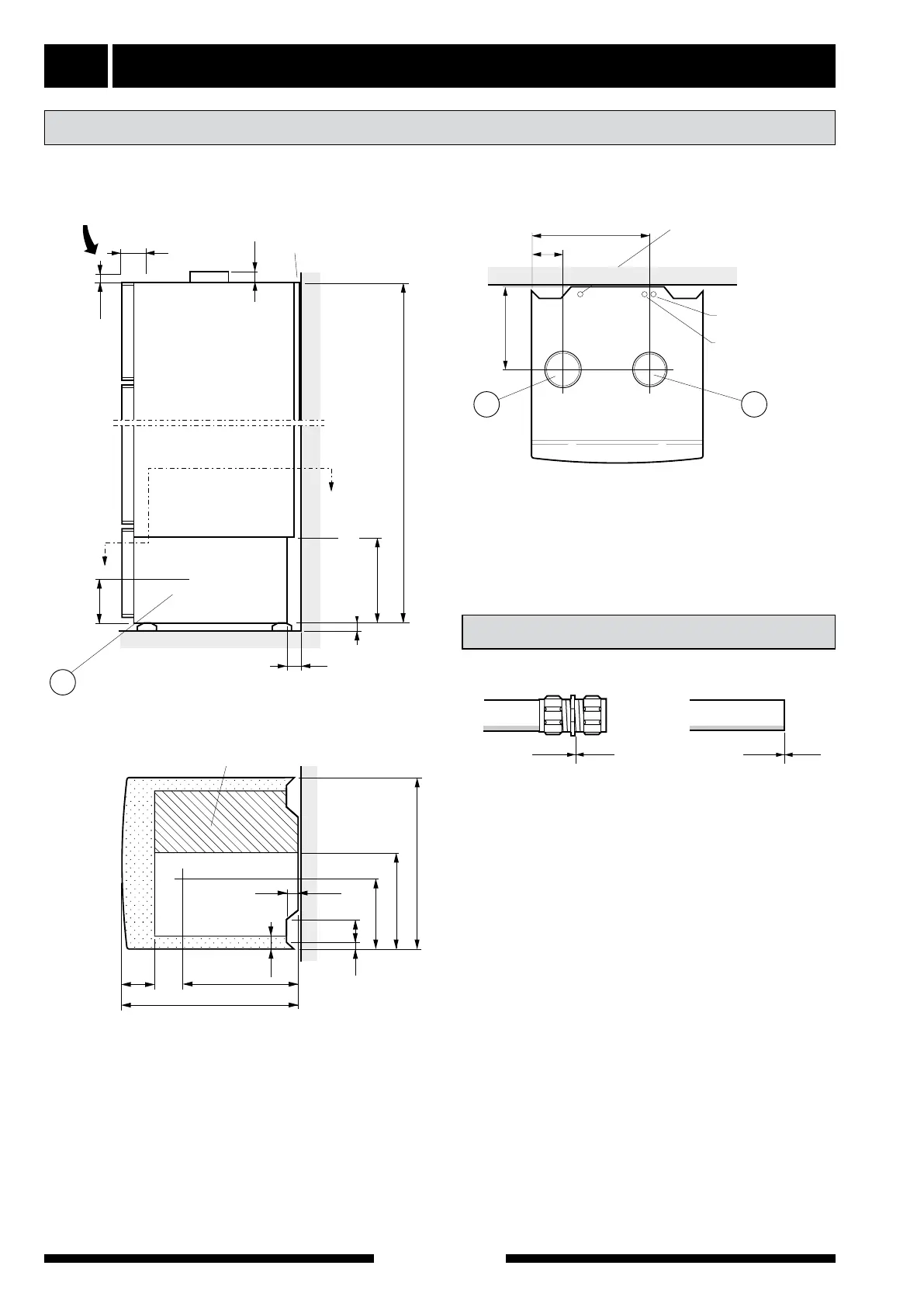

Dimensions and setting-out coordinates
A, B och C ska vara 100 % Röd
och 100 % Gul i PB
Undvik rördragning inom streckmarkerat
område för att underlätta service
Skyddsklenspänning Ø 16
Frånluft Ø 125
Avluft Ø 125
Elektrisk
matning Ø 25
Dockning Ø 16
91 90
A 15
Ställbar 15 – 40
250
45
Min avstånd
10 mm från vägg
Lucka på
båda sidor
Er
f
orderligt utrymme
f
ör
demontering av övre frontlucka
77
B
615
115
C
355
600
2095
440
115
295
A, B och C ska vara 100 % Röd
och 100 % Gul i PB
440
115
295
70
35
40 20
35
Udblæs-
ningsluft
Ø 125
Usugning
fra rum
Ø 125
600
Dansk
70
A, B and C: See "Connection" in "List of
components".
Pipes must not be run from the floor in the area
indicated by dots.
A clear space of 500 mm is
needed in front of the heat
pump for servicing.
Measuring principle
Klämring
Klemmring
Cu-rör
Kupferrohr
A, B och C ska vara 100 % Röd
och 100 % Gul i PB
Undvik rördragning inom streckmarkerat
område för att underlätta service
Skyddsklenspänning Ø 16
Frånluft Ø 125
Avluft Ø 125
Elektrisk
matning Ø 25
Dockning Ø 16
91 90
A
15
Ställbar 15 – 40
250
45
Min avstånd
10 mm från vägg
Lucka på
båda sidor
Er
f
orderligt utrymme
f
ör
demontering av övre frontlucka
77
B
615
115
C
355
600
2095
440
115
295
A, B och C ska vara 100 % Röd
och 100 % Gul i PB
440
115
295
70
35
40 20
35
Udblæs-
ningsluft
Ø 125
Usugning
fra rum
Ø 125
600
Dansk
70
Space required for removal of upper front
access panel
Minimum distance
from wall 10 mm
Safety low voltage Ø 16
Supply Ø 25
Exhaust air
Ø 125
Docking Ø 16
Vented air
Ø 125
Access panel on both sides
When running pipes in the hatched area, make
sure there is space to facilitate servicing.
Compression ring
Copper pipe
Adjustable 15 – 40
