BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A
23
SAUGLIPPE REINIGEN
ANMERKUNG
Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.
HINWEIS!
Aufgrund möglicher Abfälle mit scharfen Kanten empehlt es sich, bei der Reinigung der Sauglippe
Arbeitshandschuhe zu tragen.
1. Das Gerät auf ebenem Untergrund abstellen.
2. Zündschlüssel (58) einstecken und in Stellung I drehen.
3. Sauglippe (30) durch Betätigen von Schalter (63) absenken.
4. Zündschlüssel (58) in Stellung 0 drehen.
5. Ansaugrohr (31) von der Sauglippe abnehmen.
6. Sterngriffe (34) lösen und Sauglippe (30) abnehmen.

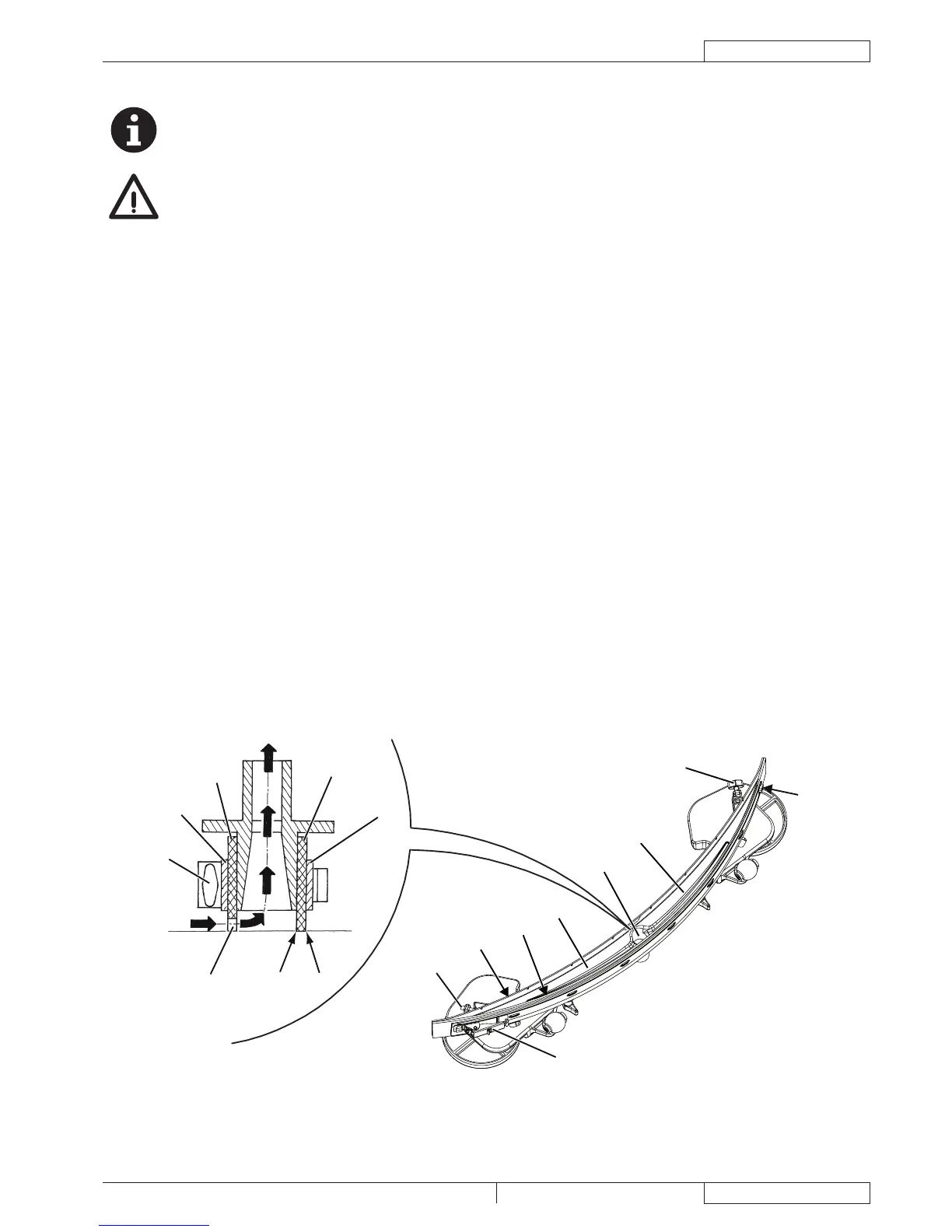

7. Sauglippe abspülen und reinigen. Insbesondere die Hohlräume (A, Abb. 6) und die Bohrung (B) von Schmutz und Abfällen
befreien. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen,
gegebenenfalls austauschen.
8. In der umgekehrten Reihenfolge des Ausbaus wieder einbauen.
SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN
1. Sauglippe (Abb. 6), wie in vorstehendem Abschnitt erläutert, reinigen.
2. Überprüfen, ob die Fugenkante (E) des vorderen (C) und die Fugenkante (F) des hinteren Gummis (D) gleichzeitig in ihrer
gesamten Länge auf dem Fußboden aufsitzen. Andernfalls Höhe wie folgt einstellen:
• Zugstange (G) entfernen, Haltevorrichtungen (M) lösen und hinteren Gummi (D) einstellen. In die Haltevorrichtungen
einrasten und mit der Zugstange xieren.
• Sterngriffe (I) lösen und vorderen Gummi (C) einstellen. Sterngriffe wieder festdrehen.
3. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitten oder Risse aufweisen,
gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (J) des hinteren Gummis verschlissen ist.
Gegebenenfalls Gummi umdrehen und eine der drei unversehrten Kanten als Vorderkante verwenden. Sind auch die anderen
drei Kanten abgenutzt, Gummi wie folgt austauschen:
• Zugstange (G) aushaken, Haltevorrichtungen (M) lösen, Haltestreifen (K) abnehmen und hinteren Gummi (D) umdrehen/
austauschen.
• Gummi in umgekehrter Reihenfolge einbauen.
• Sterngriffe (I) aufdrehen, Haltestreifen (L) abnehmen und vorderen Gummi (C) austauschen.
• Gummi in umgekehrter Reihenfolge einbauen.
Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erläutert, einstellen.
4. Ansaugrohr (31) an die Sauglippe anschließen.
5. Sauglippe (30) montieren und Sterngriffe (34) festdrehen.
6. Falls erforderlich, Sterngriff Sauglippenausgleich (35) einstellen.
A
C
D
B
A
I
K
F
J
E
D
C
L
