BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A
25
SEITLICHE SCHMUTZFANGKLAPPEN ÜBERPRÜFEN UND AUSTAUSCHEN (NUR FÜR BR 752C)
Prüfen
1. Das Gerät auf ebenem Untergrund abstellen.
2. Zündschlüssel (58) in Stellung 0 drehen.

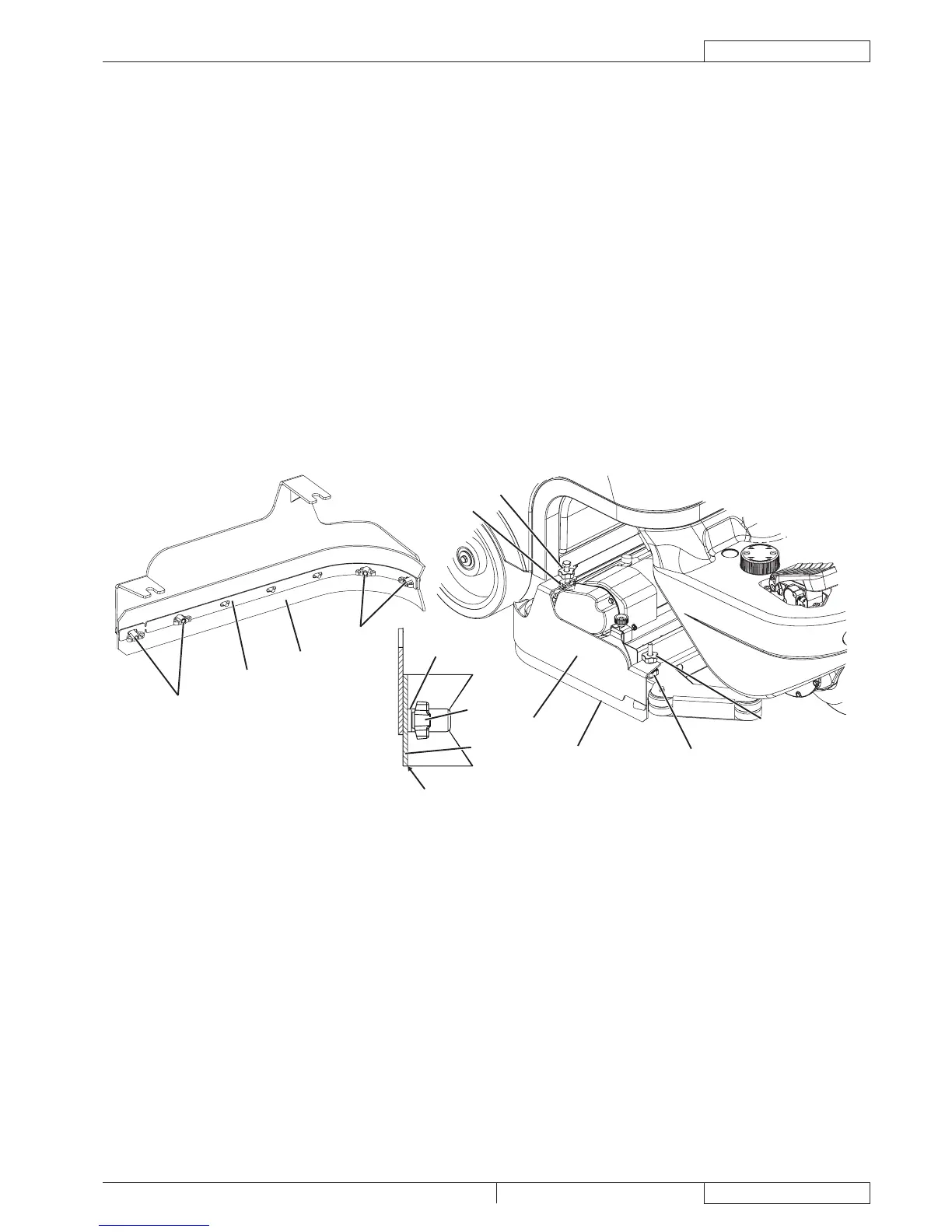

3. Auf beiden Geräteseiten Knopf (A) lösen und die seitlichen Schmutzfangklappenaggregate (B) entfernen
4. Die Schmutzfangklappen abspülen und reinigen.
5. Überprüfen, ob die Unterkante (C) der Schmutzfangklappen:
• in ihrer gesamten Länge gleichzeitig auf dem Fußboden auiegt,
• unversehrt ist und keine Schnitte oder Risse aufweist,
• an der Innenkante (D) keinen Verschleiß aufweist.
Gegebenenfalls Schmutzfangklappen wie folgt umdrehen oder austauschen.
Drehen oder austauschen
6. Flügelmuttern (E) entfernen und Haltestreifen (F) abnehmen.
7. Gummi (G) der Schmutzfanklappe abnehmen und, sofern möglich, umdrehen: Anstelle der unteren Innenkante (D)
gegenüberliegende Kante verwenden. Ist auch die andere Kante abgenutzt, Gummi austauschen.
Einbau und Höheneinstellung
8. Gummis (G) und Baugruppe Schmutzfangklappe (B) in der umgekehrten Reihenfolge des Ausbaus wieder einbauen.
9. Gerät einschalten und Zylinderbürstenkopf (28) absenken. Prüfen, ob die Gummis (G) der seitlichen Schmutzfangklappen:
• leicht auf dem Boden auiegen,
• die Reinigungslösung aufnehmen.
10. Sofern erforderlich, Gerät abstellen und Schmutzfangklappenhöhe einstellen: Knopf (A) lösen und Knöpfe (H) drehen.
11. Nach dem Einstellen Knopf (A) festziehen.
H
A
