BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A
25

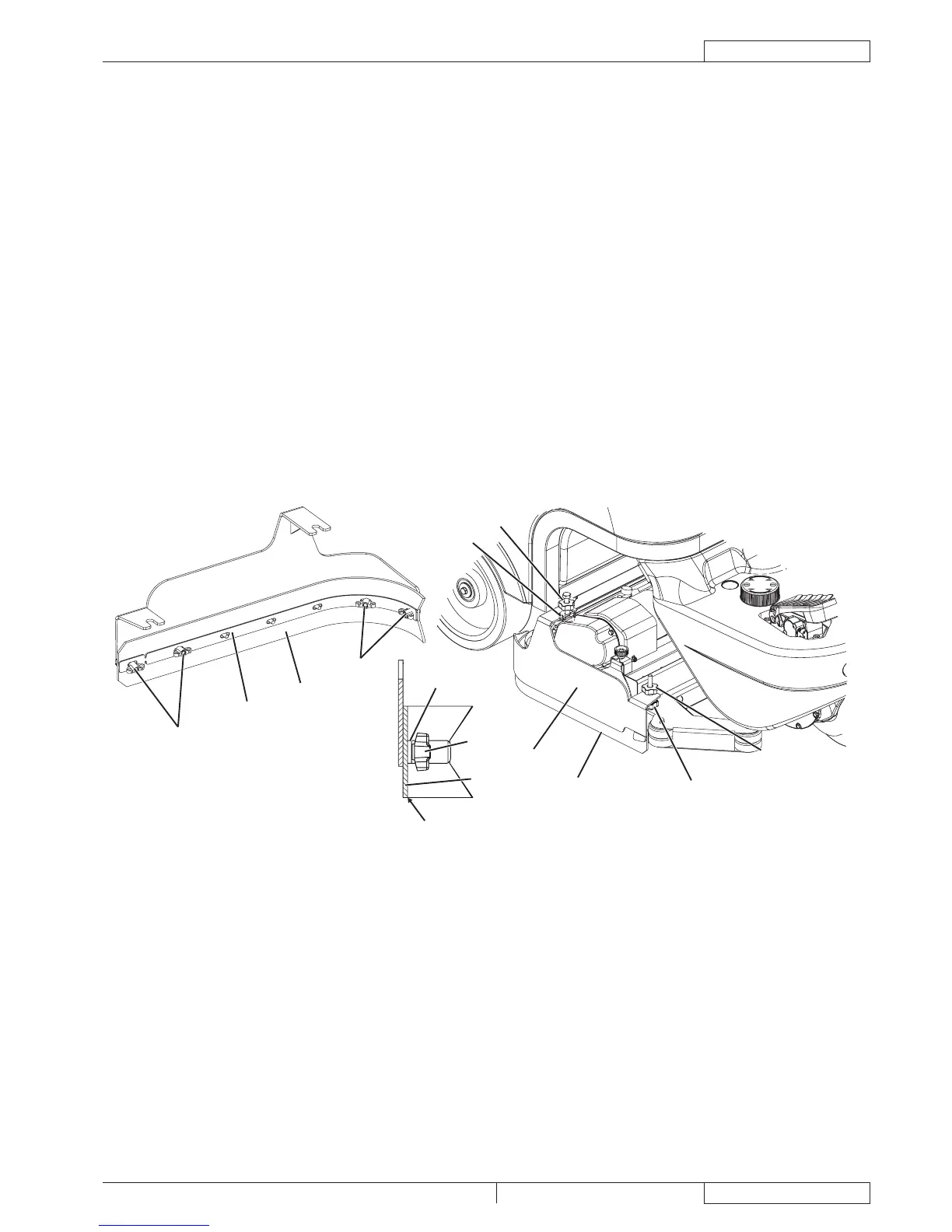

CONTROLE ET REMPLACEMENT DES VOLETS LATERAUX (UNIQUEMENT POUR BR 752C)
Contrôle
1. Porter la machine sur un sol plat.
2. Positionner la clé de contact (58) sur “0”.
3. Sur les deux côtés de la machine, desserrer le pommeau (A) et enlever les groupes volets latéraux (B).
4. Laver et nettoyer les volets.
5. Contrôler si le bord inférieur (C) des volets :
• se pose simultanément sur le sol, et en toute sa longueur ;
• est intact et ne présente pas de coupures ou de lacérations ;
• a l’arête intérieure (D) non usée ;
dans le cas contraire tourner ou remplacer les volets en procédant comme suit.
Rotation ou remplacement
6. Enlever les écrous papillons (E), puis enlever la bande de retenue (F).
7. Déposer la lamelle en caoutchouc (G) du volet et, si possible, la tourner en remplaçant l’arête inférieure intérieure opposée
(D). Si l’autre arête aussi est usée, remplacer la lamelle en caoutchouc.
Repose et réglage de la hauteur
8. Monter les lamelles en caoutchouc (G) et le groupe volet (B) en procédant dans l’ordre inverse de la dépose.
9. Démarrer la machine et baisser la tête porte-brosses cylindriques (28), puis contrôler si les lamelles en caoutchouc (G) des
volets latéraux :
• se posent légèrement sur le plan ;
• recueillent la solution de lavage.
10. Si besoin est, arrêter la machine et régler la hauteur des volets en desserrant le pommeau (A) et en tournant les pommeaux
(H).
11. Le réglage effectué, serrer le pommeau (A).
H
A
