BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A
7

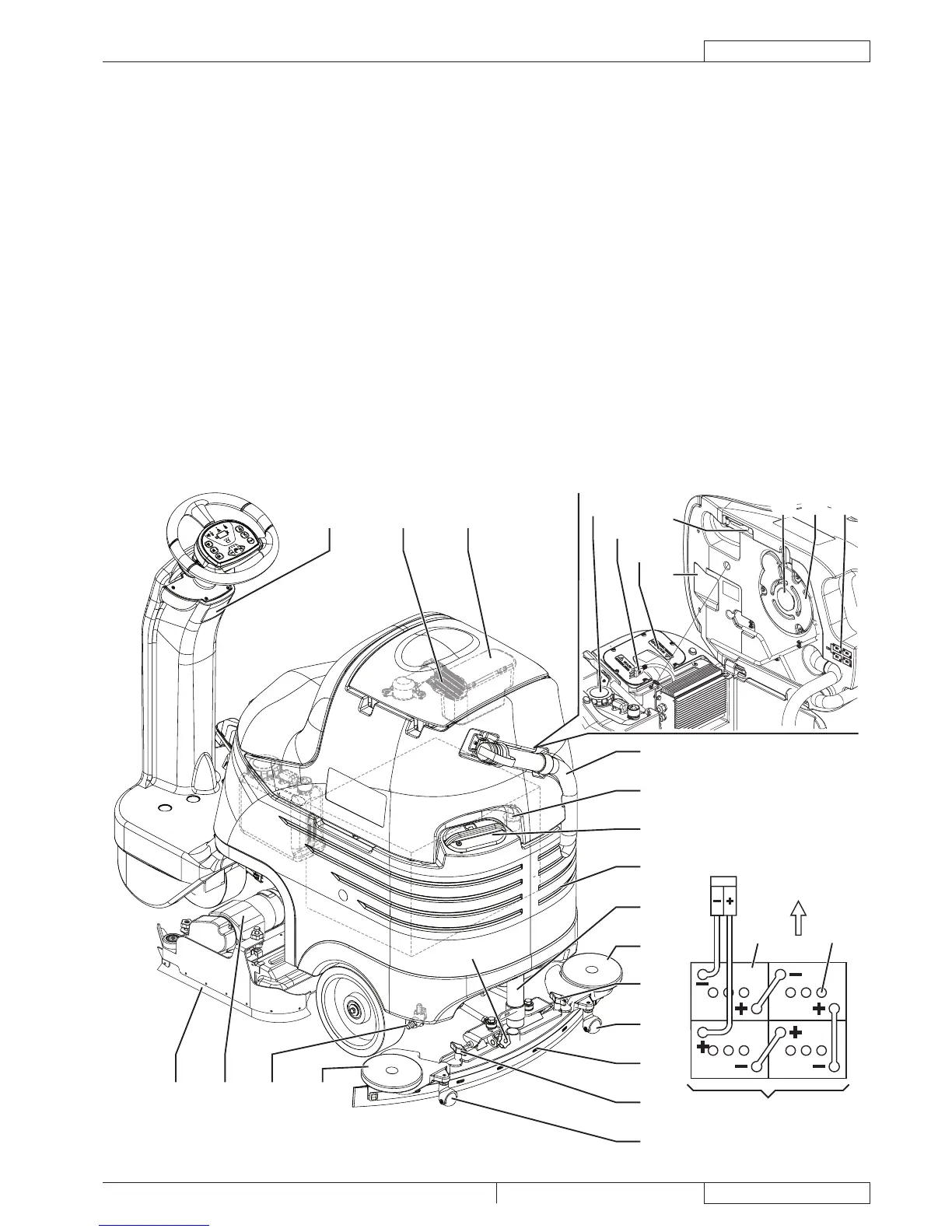

STRUCTURE DE LA MACHINE (suite)
21. Plaque avec numéro de série / données techniques /
marquage de conformité
22. Réservoir solution / eau propre
23. Bouchon de remplissage réservoir solution / eau propre
avec tuyau extractible pour remplissage
24. Tuyau de vidange eau de récupération
25. Pied de support groupe réservoir
26. Conteneur déchets avec grille
27. Grille d’aspiration avec fermeture automatique à otteur
28. Tête porte-brosses cylindriques
29. Volet latéral tête porte-brosses cylindriques
30. Embouchure
31. Tuyau d’aspiration embouchure
32. Rouleau pare-chocs embouchure
33. Roues d’appui embouchure
34. Boutons de xation embouchure
35. Bouton de réglage équilibrage embouchure
36. Moteur système d’aspiration
37. Filtre moteur système d’aspiration
38. Schéma de branchement batteries
39. Batteries
40. Bouchons batteries
41. Câble chargeur de batterie (optionnel)
42. Réservoir détergent (*)
43. Couvercle logement dispositifs électroniques
44. Groupe réservoir et siège soulevé
45. Adaptateur pour vidange solution / eau propre
46. Robinet solution / eau propre
(*) Uniquement pour machines avec système EcoFlex™
(optionnel)
Front
24V
21 27 26
25
42
41
43
44
37 36
38
35
