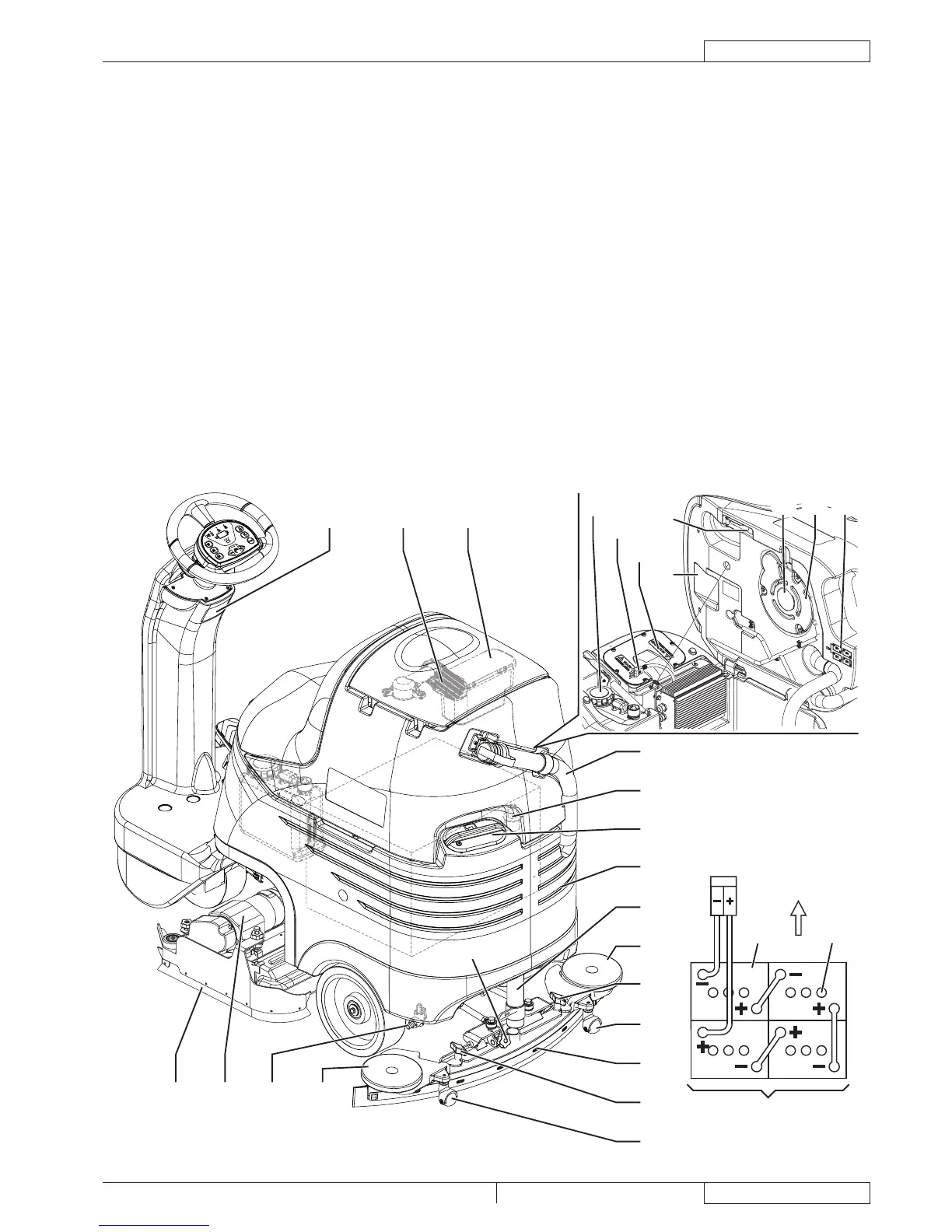

OPBOUW VAN DE MACHINE (Vervolg)
21. Plaatje met serienummer / technische gegevens /
conformiteitsmarkering
22. Tank voor reinigingsmiddel/schoon water
23. Dop voor vullen van tank voor reinigingsoplossing/schoon
water met uitneembare slang voor vullen
24. Uitlaatslang voor vuil water
25. Steunvoet tankeenheid
26. Container met vuilopvangrooster
27. Aanzuigrooster met automatische sluiting (drijvend)
28. Schrobdek houder cilindrische borstels
29. Zijap voor schrobdek van houder voor cilindrische
borstels
30. Trekker
31. Aanzuigslang van de trekker
32. Bufferwielen trekker
33. Steunwielen trekker
34. Bevestigingswieltjes trekker
35. Wiel voor regeling van de uitlijning van de trekker
36. Motor aanzuigsysteem
37. Filter voor motor aanzuigsysteem
38. Aansluitschema voor accu’s
39. Accu’s
40. Accudoppen
41. Kabel acculader (optioneel)
42. Reinigingsmiddeltank (*)
43. Afdekking voor elektronicaruimte
44. Tankeenheid en stoel omhoog
45. Adapter voor afvoeren van reinigingsoplossing/schoon
water
46. Kraantje voor reinigingsmiddel/schoon water
(*) Alleen voor machines met EcoFlex™-systeem (optioneel)
