Montering
Monteringen ska göras av kylmontör.
Förångardel Cu-330 splitt, takmonterad i elementrum

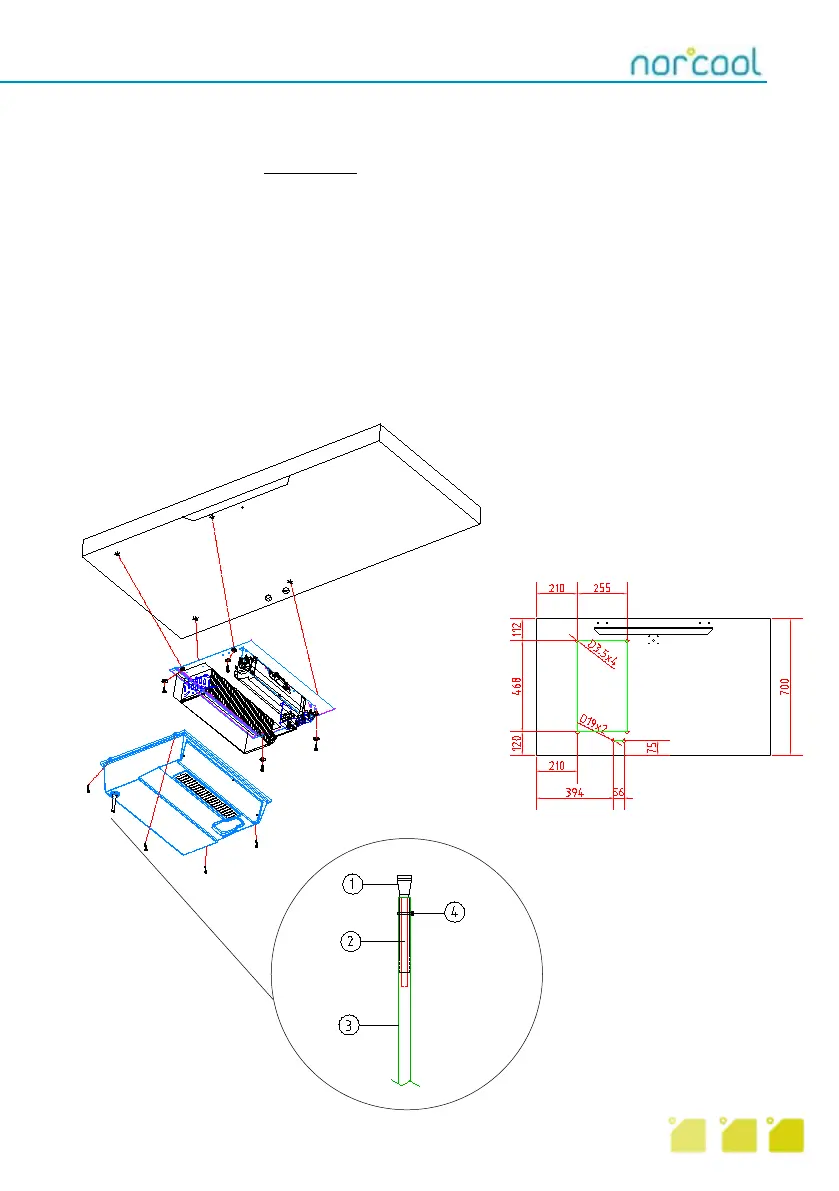

1. Montera förångardelen i taket med fyra skruvar 3,9x32 mm. För montering i skafferi, se skiss
för korrekt montering och placering.
2. Röranslutningen sitter på förångarens högra sida. Förbered för korrekt rörledning över tak.
Montera torkfilter över tak.
3. Förbered för elektrisk anslutning mellan enheterna. På förångardelen ska en 4-polig
radklämma monteras på ovansidan av taket.
4. Montera panelen med 4 st. skruvar 3,9x32 mm.
5. Plastslang kopplas till avloppsänden. OBS! Övergången förstärks med en kopparör. Se skiss
nedan.
Mått tak
1. Dräneringsrör i
gummi
2. Kopparrör
3. Plastslang
4. Buntband
4
