Cu-330/Cu-450 splitt
Fordamperdel CU-330 Splitt. Veggmontert
1. Monter fordamperdel med 4 skruer 3,9x32mm på veggen 200 – 300mm ned fra taket, og med
klaring på sidene for rørmontasje.
2. Aggregatet bør ikke plasseres midt i mot dør da dette kan føre til kondens på magnetlist rundt
dør.
3. Rørtilslutningen er på fordamperens høyre side. Klargjør for hensiktsmessig rørføring. Monter
tørkefilter..
4. Klargjør for el. kobling mellom enhetene.
5. Monter deksel med 4 stk 3,9x32mm skruer.

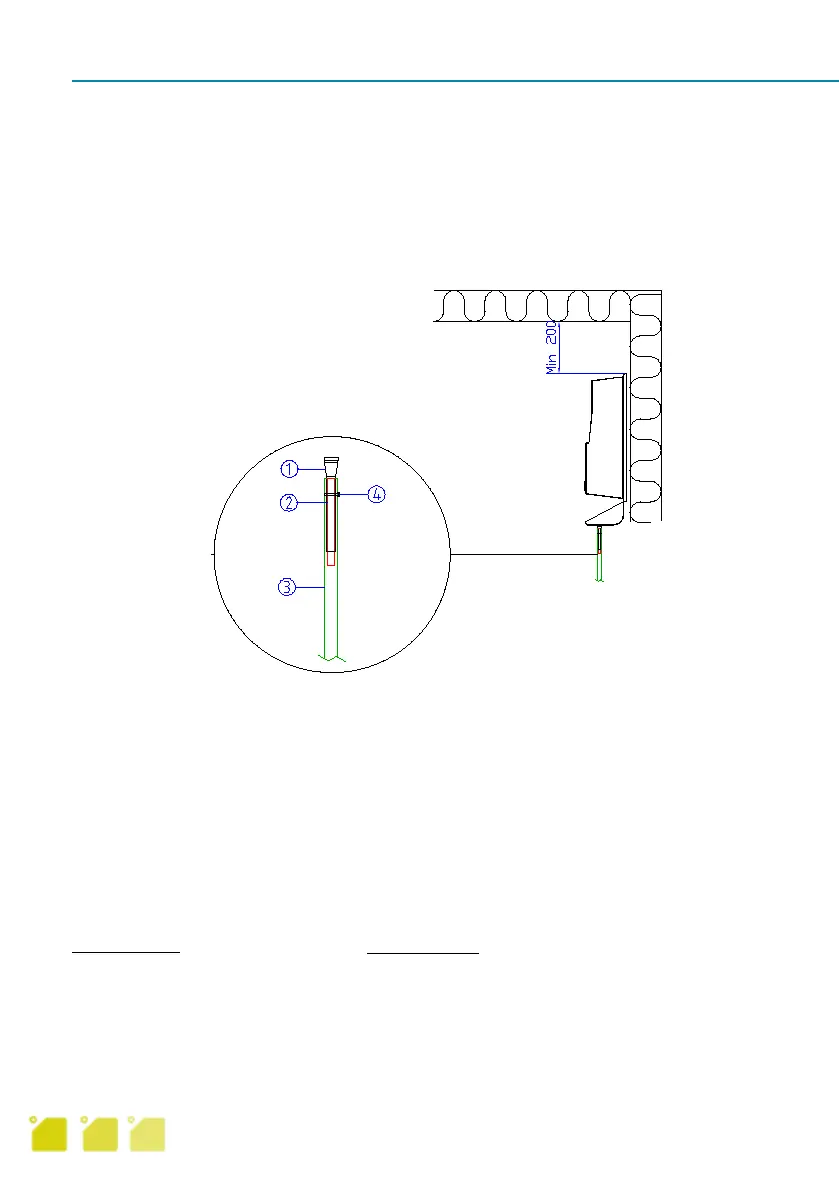

6. Plastslange koples til avløpsstuss NB! Overgang forsterkes med kobberrør. Se skisse under.
1. Drensrør i gummi
2. Kobberrør
3. Plastslange
4. Strips
Kondensatordel CU-330 splitt
1. Monter opphengsvinkler til vegg, med (4 skruer 4,2x65mm for trevegg)
2. Plasser kondensatordelen på opphengsvinklene, og fest enheten på begge sider med 2 skruer.
Kjøleteknisk montasje
Sugerør (8mm) og væskerør (6mm) tilkobles (loddes) til stusser på kondensator og fordamperdel.
NB! Husk lter. Rørene bør isoleres.
Anlegget trykkprøves, evakueres og fylles med kuldemedium R-134A.
Fordampningstemperatur -10 °C
NB! Oljelås må vurderes ved behov
Ved alternativ 1
Monteres rørene med
fall mot fordamperdelen helt ‘
fra punktet hvor rørene går
ned til maskindelen.
Ved alternativ 2
Må oljelås monteres slik at
hele høydeforskjellen er et
vertikalt rør med oljelås oppe
og nede.
NB! Det er viktig å unngå
oljelommer, dvs. helt rette
strekk horisontalt.
5
