Kondensaattoriosa CU-450 Splitt
1. Asenna levyhylly (galvanisoitu osa) seinään 5:llä toimituksen mukana seuraavalla ruuvilla.
2. Kiinnitä vaahtoeriste takaseinään, galvanisoidun osan alaosaan.
3. Sijoita kondensaattoriosa hyllylle ja kiinnitä yksikkö ylhäältä ruuvilla ja kumihylsyllä.
Sulatusvesi täytyy johtaa keräyssäiliöön (ämpäri tai vastaava). Se voidaan johtaa myös lattiakaivoon
muoviletkun avulla (muista vesilukko).
Kylmätekninen asennus
Imuputki (8 mm) ja nesteputki (6 mm) liitetään (juotetaan) kondensaattorin ja höyrystinosan
putkiin.
HUOM.! Muista suodatin. Putket pitää eristää.
Laitteisto koepaineistetaan, tyhjennetään ja täytetään kylmäaineella R-134A.
Höyrystymislämpötila -10 °C
HUOM.! Öljylukon hankkimista täytyy tarvittaessa harkita.

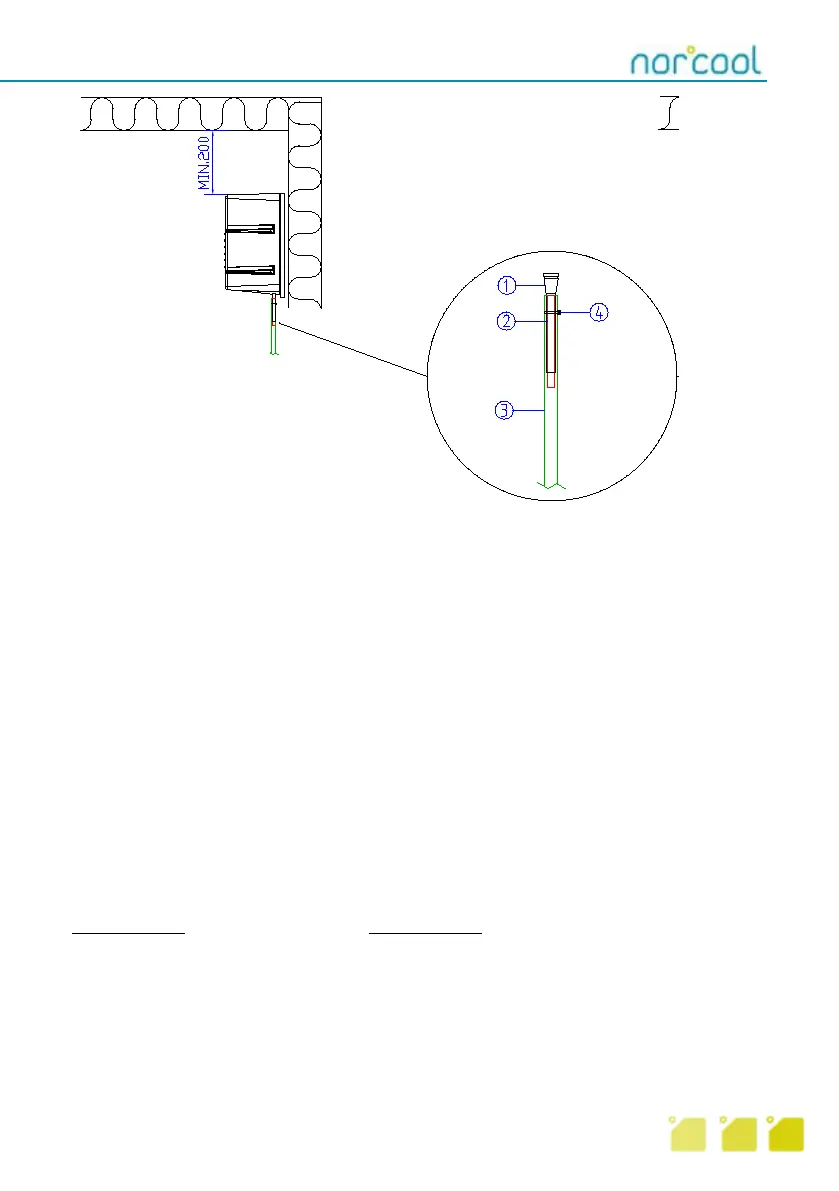

1. Kuminen valumisputki
2. Kupariputki
3. Muoviletku
4. Vanteet
Vaihtoehdossa 1
Putket asennetaan alaspäin
höyrystinosan suuntaan heti
siitä kohdasta, josta putket
lähtevät alas koneosaan.
Vaihtoehdossa 2
Täytyy öljylukko asentaa niin,
että koko korkeusero on yhden
pystysuoraan kulkevan putken
mittainen, jossa on öljylukko
ylhäällä ja alhaalla.
HUOM.! On tärkeää välttää
öljytaskuja, eli täysin suoria
vaakasuoria välejä.
