Norcool Cu-450 Split - Kylmätekninen Asennus

Cu-330/Cu-450 splitt
5
Höyrystinosa CU-330 Splitt, seinään asennettu
1. Asenna höyrystinosa 4:llä 3,9x32 mm:n ruuvilla seinään 200–300 mm katosta alaspäin siten,
että sivuille jää tilaa putken asennukselle.
2. Jäähdytysyksikköä ei pidä sijoittaa keskelle suoraan ovea vastapäätä, koska se voi aiheuttaa
veden tiivistymistä ovea ympäröiviin magneettilistoihin.
3. Putken liitoskohta on höyrystimen oikealla puolella. Selvitä tarkoituksenmukainen putkenvienti
katon yli.Asenna kuivaussuodatin.
4. Selvitä yksiköiden välinen sähköinen yhteenkytkeminen.
5. Asenna kansi kiinni 4:llä 3,9x32 mm:n ruuvilla.

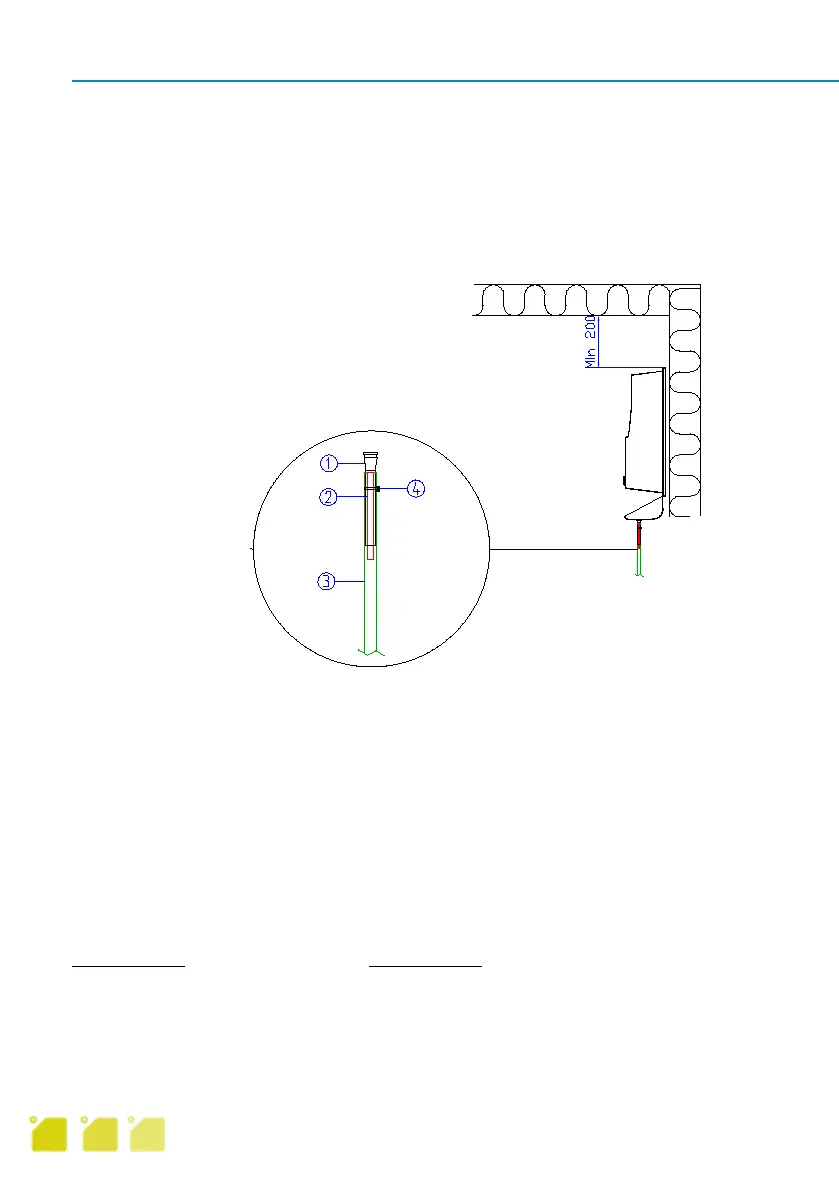

6. Muoviletku liitetään lattiakaivoputkeen HUOM.! Liitoskohta vahvistetaan kuparihylsyllä. Katso
allaoleva kuvio.
1. Kuminen valumisputki
2. Kupariputki
3. Muoviletku
4. Vanteet
Kondensaattoriosa CU-330 Splitt
1. Asenna kiinnityskulmat seinään ruuveilla (4:llä 4,2x65 mm:n ruuveilla puuseinään).
2. Aseta kondensaattoriosa kiinnityskulmien päälle ja kiinnitä yksikkö molemmilta puolilta 2
ruuvilla.
Kylmätekninen asennus
Imuputki (8 mm) ja nesteputki (6 mm) liitetään (juotetaan) kondensaattorin ja höyrystinosan
putkiin.
HUOM.! Muista suodatin. Putket pitää eristää.
Laitteisto koepaineistetaan, tyhjennetään ja täytetään kylmäaineella R-134A.
Höyrystymislämpötila -10 °C
HUOM.! Öljylukon hankkimista täytyy tarvittaessa harkita.
Vaihtoehdossa 1
Putket asennetaan alaspäin
höyrystinosan suuntaan heti
siitä kohdasta, josta putket
lähtevät alas koneosaan.
Vaihtoehdossa 2
Täytyy öljylukko asentaa niin,
että koko korkeusero on yhden
pystysuoraan kulkevan putken
mittainen, jossa on öljylukko
ylhäällä ja alhaalla.
HUOM.! On tärkeää välttää
öljytaskuja, eli täysin suoria
vaakasuoria välejä.
