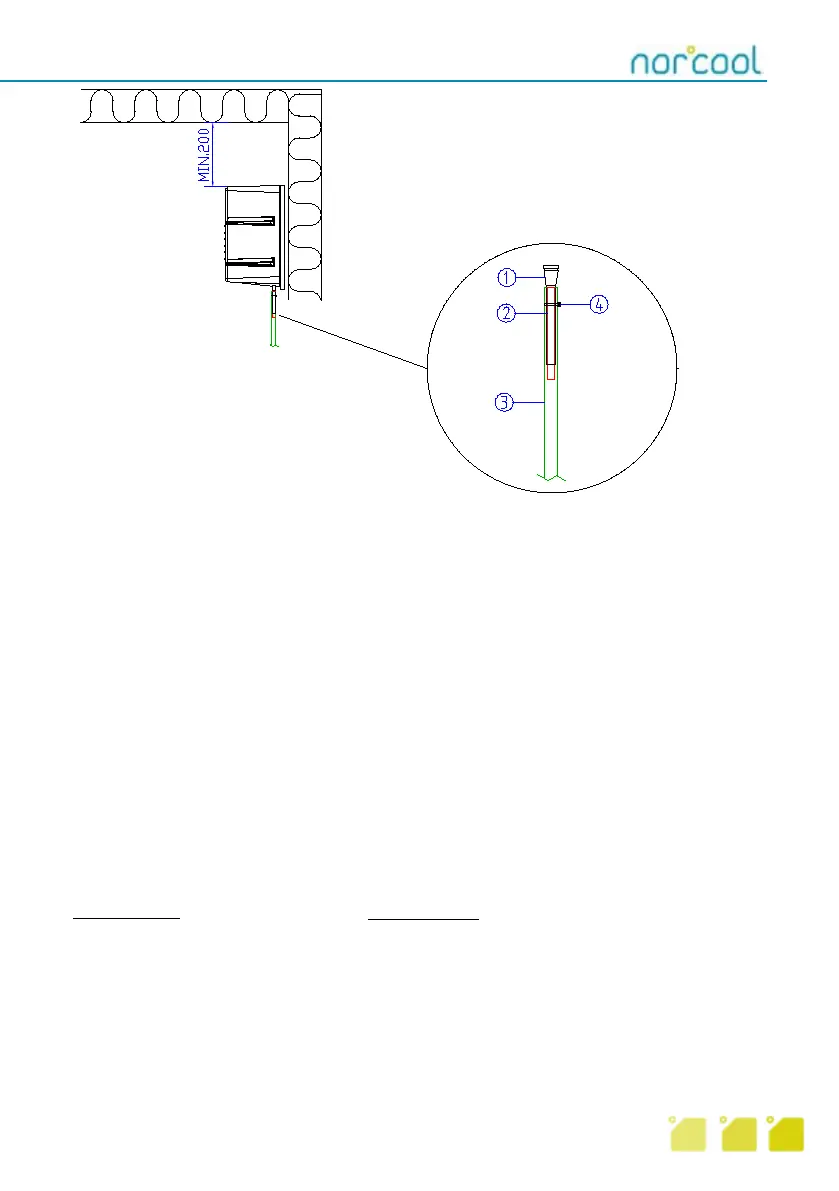

1. Drensrør i gummi
2. Kobberrør
3. Plastslange
4. Strips
Kondensatordel CU-450 splitt
1. Monter platehyllen (galvanisert del) til veggen med 5 stk. medfølgende skruer.
2. Fest skumisolasjonen på bakveggen, nederst på galvanisert del.
3. Plasser kondensatordelen på hyllen, og fest enheten i toppen med skrue og gummihylse.
Avrimingen må ledes til en oppsamlingsbeholder (bøtte eller liknende), eller ledes til sluk ved hjelp
av en plastslange (husk vannlås).
Kjøleteknisk montasje
Sugerør (8mm) og væskerør (6mm) tilkobles (loddes) til stusser på kondensator og fordamperdel.
NB! Husk lter. Rørene bør isoleres.
Anlegget trykkprøves, evakueres og fylles med kuldemedium R-134A.
Fordampningstemperatur -10 °C
NB! Oljelås må vurderes ved behov
Ved alternativ 1
Monteres rørene med
fall mot fordamperdelen helt ‘
fra punktet hvor rørene går
ned til maskindelen.
Ved alternativ 2
Må oljelås monteres slik at
hele høydeforskjellen er et
vertikalt rør med oljelås oppe
og nede.
NB! Det er viktig å unngå
oljelommer, dvs. helt rette
strekk horisontalt.
8
