8

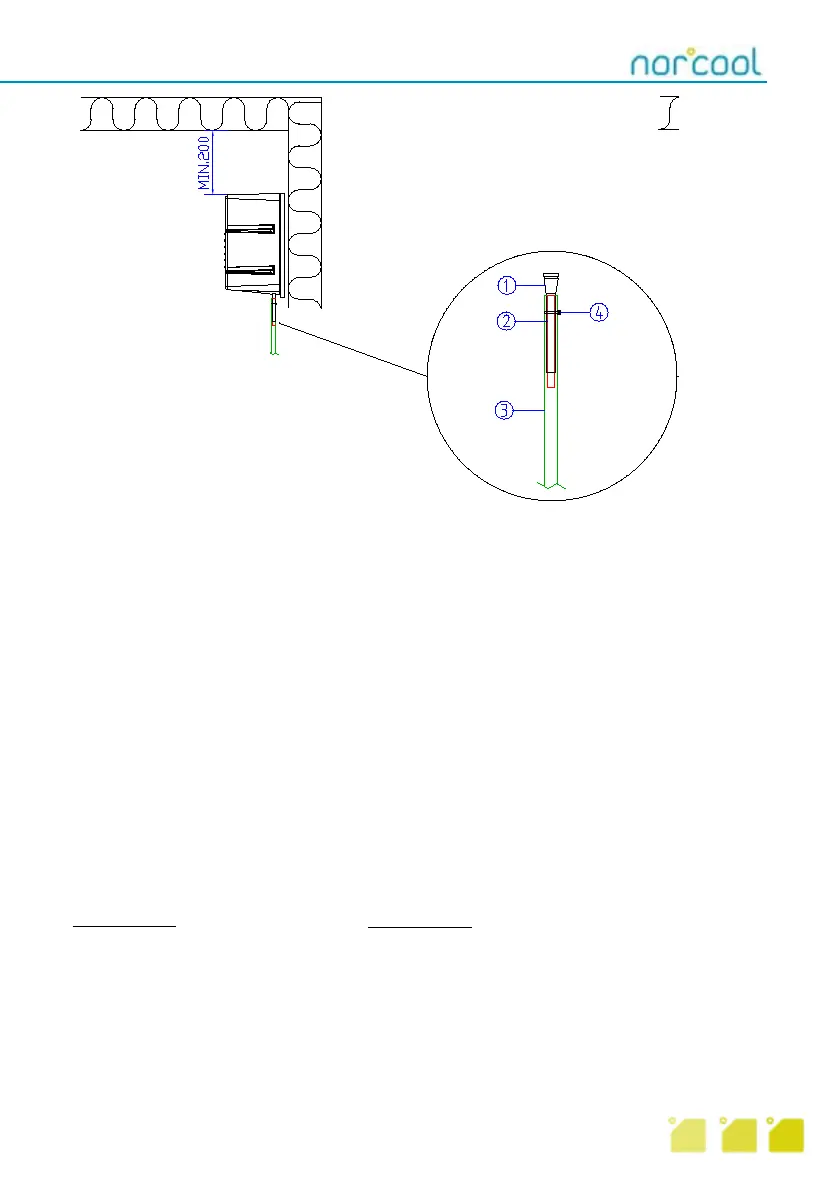

1. Dräneringsrör i gummi
2. Kopparrör
3. Plastslang
4. Buntband
Kondensatordel CU-450 split
1. Montera skivhyllan (galvaniserad del) mot väggen med 5 st. medföljande skruvar.
2. Fäst skumisoleringen mot den bakre väggen, längst ned på den galvaniserade delen.
3. Placera kondensatordelen på hyllan och fäst enheten i toppen med skruvar och gummihylsa.
Avrinningen måste ledas till ett uppsamlingskärl (hink eller liknande), eller ledas till avloppet med
en plastslang (glöm inte vattenlåset).
Kylteknisk montering
Sugningsrör (8 mm) och vätskerör (6 mm) kopplas till änden på kondensator- och förångardel.
OBS! Glöm inte lter. Rören bör isoleras.
Anläggningen tryckprovas, evakueras och fylls med kylmedel R-134A.
Förångningstemperatur –10 °C.
OBS! Oljelås måste kontrolleras vid behov.
Vid alternativ 1
Montera rören med fall mot
förångardelen från punkten där
rören går ner till maskindelen.
Vid alternativ 2
Oljelåset måste monteras så
att hela höjdskillnaden är ett
vertikalt rör med oljelås uppe
och nere.
OBS! Det är viktigt att oljefickor
undviks, dvs. helt raka
horisontella sträckningar.
