Cu-330/Cu-450 splitt
Elektriska anslutningar och koppling

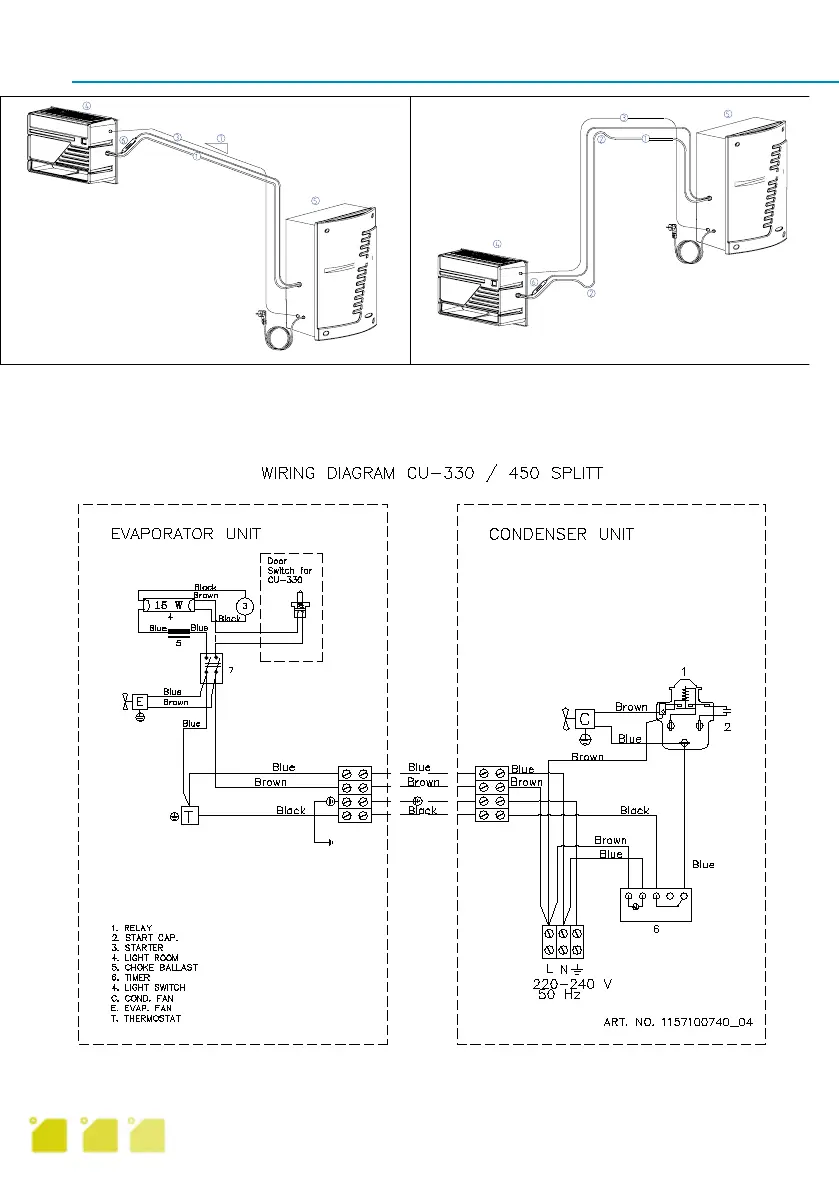

Koppla en plusjord med tre ledare (för min. 10 A) från radklämmorna på förångardelen till radk-
lämmorna på kondensatordelen. Kopplingsschemat sitter bakom en panel i kondensatordelen.
1. Sugningsrör 4. Kall del
2. Oljelås 5. Varm del
3. Elektrisk kabel 3 6. Filter
plusjord 7. Fall
Alternativ 1 Alternativ 2
9
