101
Bedienung der BMH-Serie
Deutsch

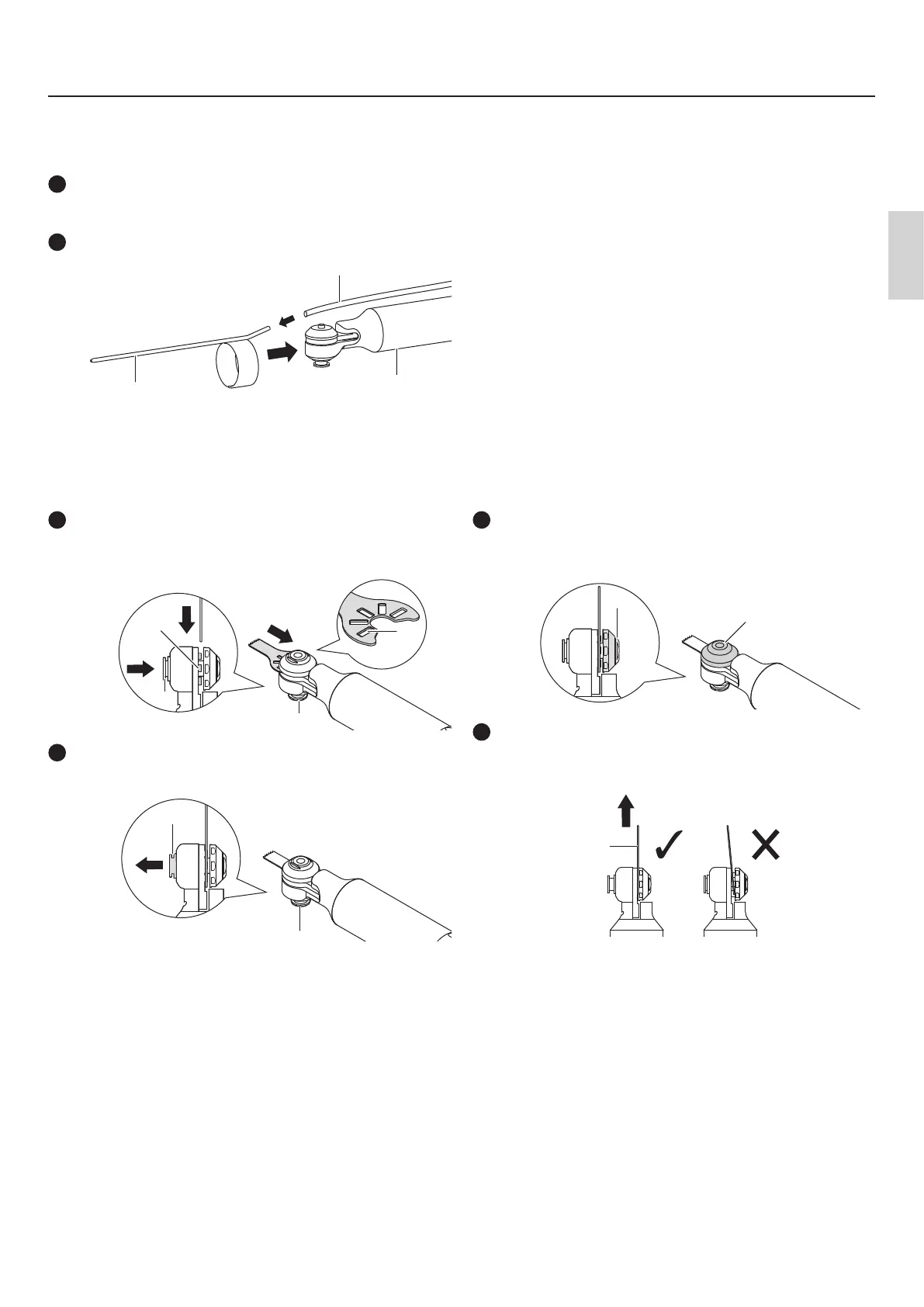

5 – 2 – 2 Knochensägeaufsatz 200 (P200-SAG)
Montieren der Spüldüse (optional)
_ Montage
1
Führen Sie die Spüldüse Ⓐ in den Bohrerschutz Ⓑ des
Aufsatzes ein, achten Sie darauf, dass das richtige Ende der
Spüldüse eingeführt wird.
2
Führen Sie den Spülschlauch Ⓒ in die Spüldüse Ⓐ ein.
Ⓐ
Ⓑ
Ⓒ
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in
umgekehrter Reihenfolge aus.
* Für einen entsprechenden Anschluss und die Einstellung der Bedieneinheit siehe OM-SE0021E Primado2 OPERATION MANUAL Control Unit
and Foot Controls.
Montieren und Entfernen des „Cutting Accessory“ (optional)
_ Montage
1
Setzen Sie, während Sie den Montage-/Demontageknopf Ⓐ
drücken, die Ausrichtungsöffnungen eines „Cutting Accessory“
Ⓑ in den konvexen Teil des Aufsatzes Ⓒ ein.
Ⓐ
Ⓒ
Ⓑ
Ⓐ
2
Lassen Sie den Montage-/Demontageknopf Ⓐ los, um das
„Cutting Accessory“ einzusetzen.
Ⓐ
Ⓐ
3
Drehen Sie die Einstellmutter Ⓓ im und entgegen dem
Uhrzeigersinn, um das „Cutting Accessory“ richtig einzusetzen.
Ⓓ
Ⓓ
4
Ziehen Sie nach der Montage des „Cutting Accessory“ leicht
daran, um sicherzustellen, dass es korrekt im Aufsatz befestigt
ist.
Ⓔ
* Wenn das „Cutting Accessory“ nicht korrekt angebracht ist,
wiederholen Sie die Schritte 1 - 3, um es ordnungsgemäß
einzusetzen.
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in umgekehrter Reihenfolge aus.
