4 Funzionamento della serie SMH/HMH
4 – 1 Collegamento e rimozione dell'inserto
ATTENZIONE
● Accertarsi di far scorrere il blocco di sicurezza sull'interruttore manuale del motore in posizione SPENTO durante il collegamento o la
rimozione dell'inserto (durante l'utilizzo del motore con l'interruttore manuale).
● vedere il manuale d'uso del motore.
● Rimuovere il "Cutting Accessory" prima di collegare o rimuovere l'inserto al fine di prevenire lesioni personali.
● Dopo aver collegato l'inserto, accertarsi che sia collegato correttamente al motore.

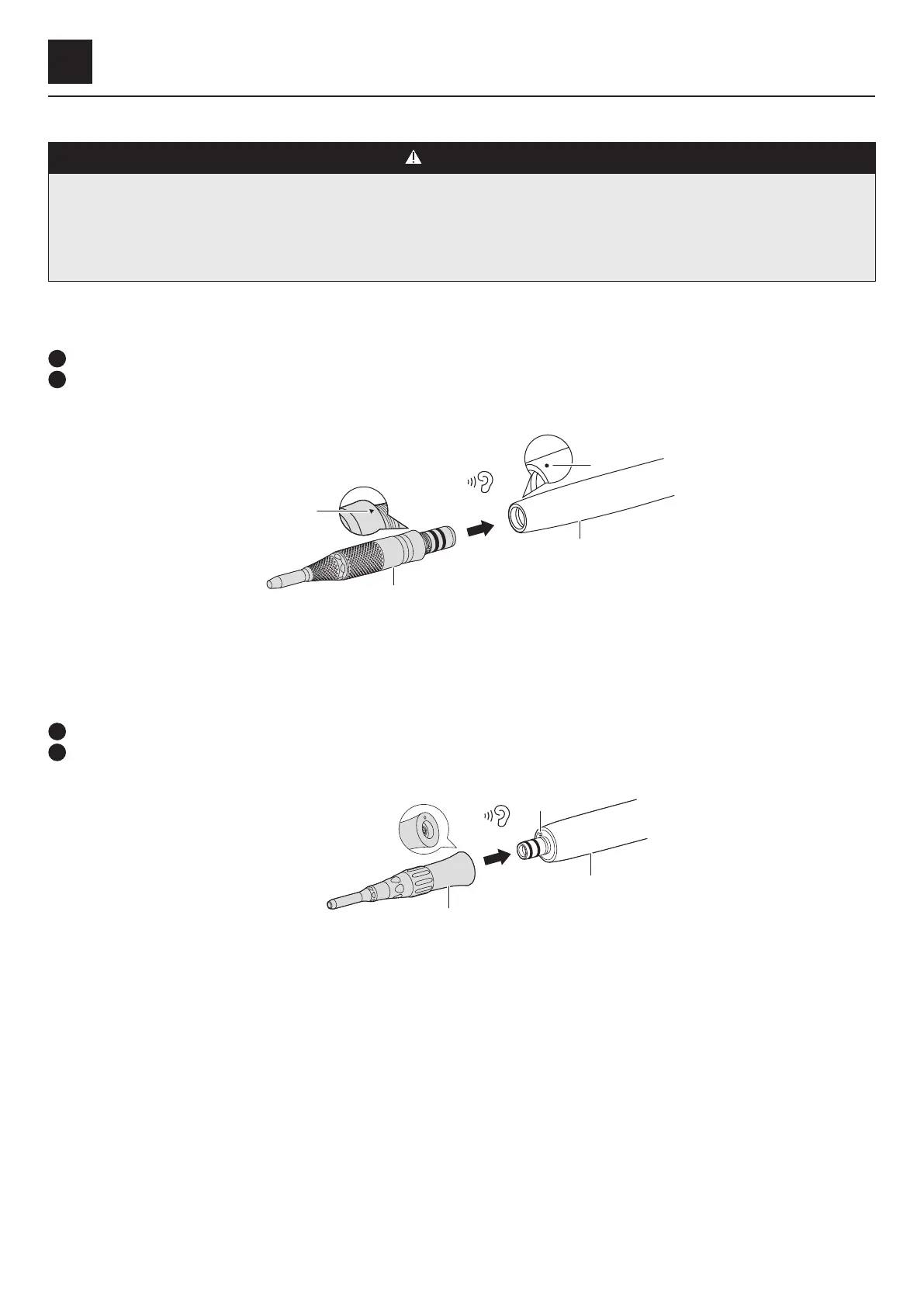

4 – 1 – 1 Inserto della serie SMH
_ Collegamento
1
Inserire l'inserto Ⓐ in linea retta nel motore Ⓑ.
2
Allineare il segno ' ▶ ' dell'inserto Ⓒ e il segno ' ● ' del motore Ⓓ, quindi spingere l'inserto in linea retta all'interno fino a udire uno
scatto per fissarlo saldamente.
Ⓒ
Ⓓ
Ⓐ
Ⓑ
_ Scollegamento
Estrarre l'inserto Ⓐ in linea retta dal motore Ⓑ.
4 – 1 – 2 Inserto della serie HMH
_ Collegamento
1
Inserire l'inserto Ⓐ in linea retta nel motore Ⓑ.
2
Ruotare l’inserto Ⓐ verso destra o verso sinistra in modo tale da far coincidere il perno di allineamento Ⓒ, quindi spingere l'inserto
all'interno: si udirà uno scatto a conferma dell'avvenuto collegamento.
Ⓐ
Ⓑ
Ⓒ
_ Scollegamento
Estrarre l'inserto Ⓐ in linea retta dal motore Ⓑ.
