150
Utilisation de la série SMH/HMH

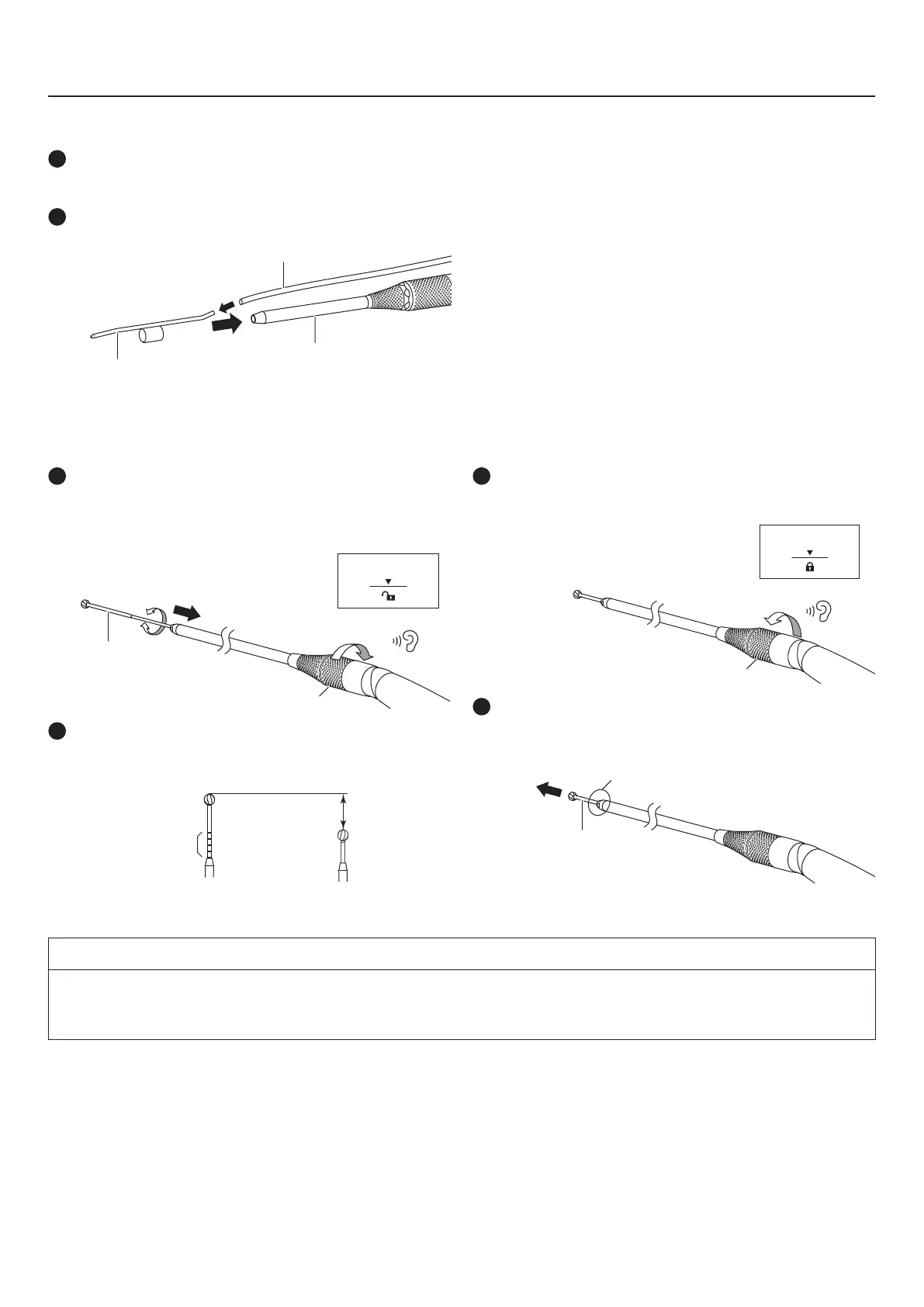

Montage de l'embout d’irrigation (en option)
_ Montage
1
Insérez l'embout d’irrigation Ⓐ dans la douille de protection Ⓑ
de l'attachement en veillant à ne pas inverser les extrémités de
l'embout.
2
Insérez le tube d'irrigation Ⓒ dans l'embout d'irrigation Ⓐ.
Ⓐ
Ⓑ
Ⓒ
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans
l'ordre inverse.
* Pour la connexion au boîtier de contrôle et son paramétrage, référez-vous au manuel "Primado2 OPERATION MANUAL Control Unit and
Foot Controls".
Montage et démontage des «Cutting Accessories» (en option)
_ Montage
1
Tournez la bague de serrage Ⓐ dans le sens Ⓑ jusqu'au
déclic.
Insérez complètement le «Cutting Accessory» Ⓒ tout en le
faisant tourner.
Ⓑ
Ⓐ
Ⓒ
Mandrin ouvert
2
Poussez ou tirez le «Cutting Accessory» pour régler la longueur
d'exposition selon les besoins (en cas d'utilisation de
l'attachement Slim 300).
Marques annulaires
Plage ajustable
10,0 mm
(intervalle de 2,0
mm)
3
Tournez la bague de serrage Ⓐ dans le sens Ⓓ jusqu'au
déclic.
Ⓓ
Ⓐ
Mandrin fermé
4
Tirez légèrement sur le «Cutting Accessory» Ⓒ pour vérifier
qu'il est bien fixé à l'attachement.
Ⓒ
Sécurisé
_ Retrait
Effectuez les étapes 1 à 3 de la procédure de montage dans l'ordre inverse.
REMARQUE
● Pour le «Cutting Accessory» destiné à l'attachement Slim, la longueur exposée de l'insert peut être ajustée dans la plage de serrage
en changeant la position de serrage.
● La plage variable d'exposition du «Cutting Accessory» est de 10 mm.
