Utilisation de la série WPD
Français

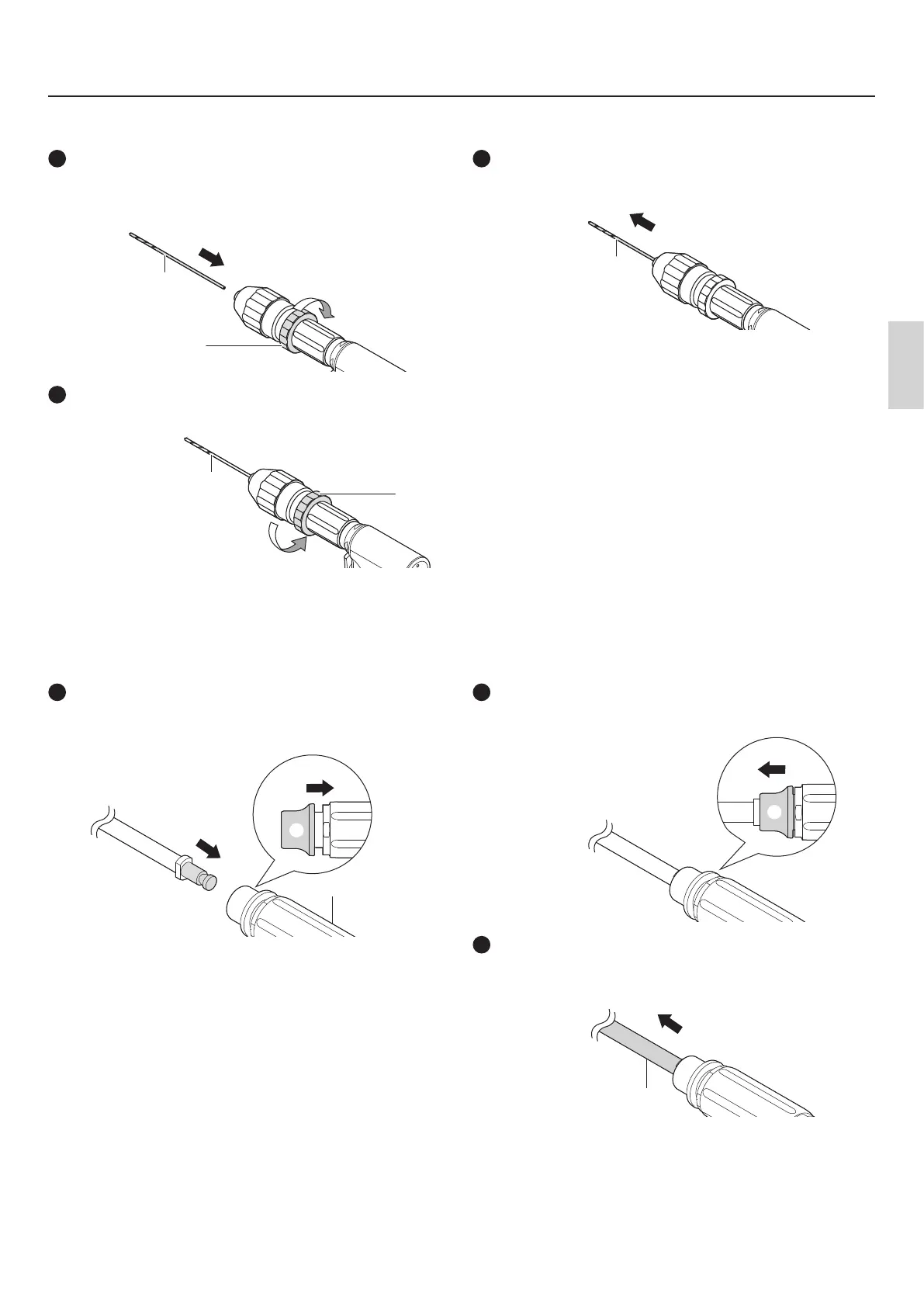

6 – 2 – 4 Attachement guide-broche Primado (PD-DA-K)
_ Montage
1
Faites tourner la bague de serrage Ⓐ dans le sens Ⓑ, insérez
la mèche, etc. Ⓒ à travers l'embout de l'attachement et réglez-
en la longueur.
Ⓐ
Ⓑ
Ⓒ
2
Faites tourner la bague de serrage Ⓐ dans le sens Ⓓ pour
bloquer la mèche, etc. Ⓒ.
Ⓐ
Ⓓ
Ⓒ
3
Après avoir monté la mèche Ⓒ, tirez légèrement dessus pour
vous assurer qu'elle est correctement fixée à l'attachement.
Ⓒ
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans l'ordre inverse.
6 – 2 – 5 Attachement guide-broche Primado (PD-RA-A/M/H/T)
_ Montage
1
Alignez la tige du trépan aléseur avec mandrin de type Hudson
Ⓑ avec la rainure de l'attachement Ⓒ tout en tirant le
couvercle de montage/extraction Ⓐ et poussez-la à fond.
Ⓑ
Ⓒ
Ⓐ
2
Relâchez le couvercle de montage/extraction Ⓐ pour bloquer le
trépan aléseur.
Ⓐ
3
Après avoir monté le trépan aléseur Ⓓ, tirez légèrement dessus
pour vous assurer qu'il est correctement fixé à l'attachement.
Ⓓ
_ Retrait
Effectuez les étapes 1 et 2 de la procédure de montage dans l'ordre inverse.
