Funzionamento della serie SMH/HMH
4 – 2 – 6 Manipolo per perforatore 200, manipolo per perforatore
Montaggio e rimozione del perforatore (disponibile in commercio)
_ Montaggio

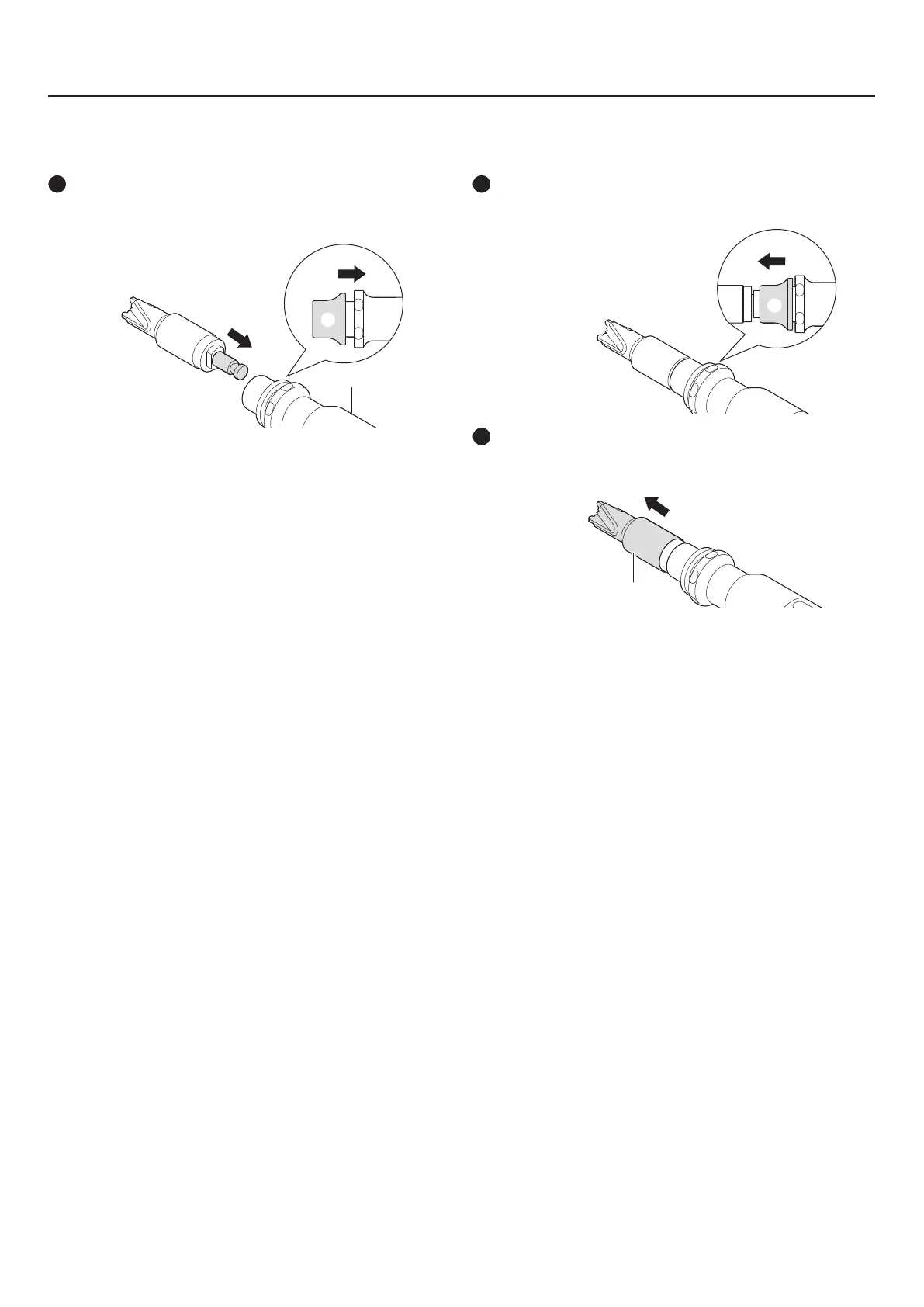

1
Allineare il gambo del perforatore con il mandrino di tipo
Hudson Ⓑ con la scanalatura dell'inserto Ⓒ tirando la levetta
di rimozione Ⓐ e spingendolo fino in fondo.
Ⓑ
Ⓒ
2
Rilasciare la levetta di rimozione Ⓐ per fissare il perforatore in
sede.
3
Dopo aver montato la fresa Ⓓ, esercitare una lieve trazione per
verificare che sia fissata saldamente all'inserto.
Ⓓ
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in ordine inverso.
