Funzionamento della serie WPD
Italiano

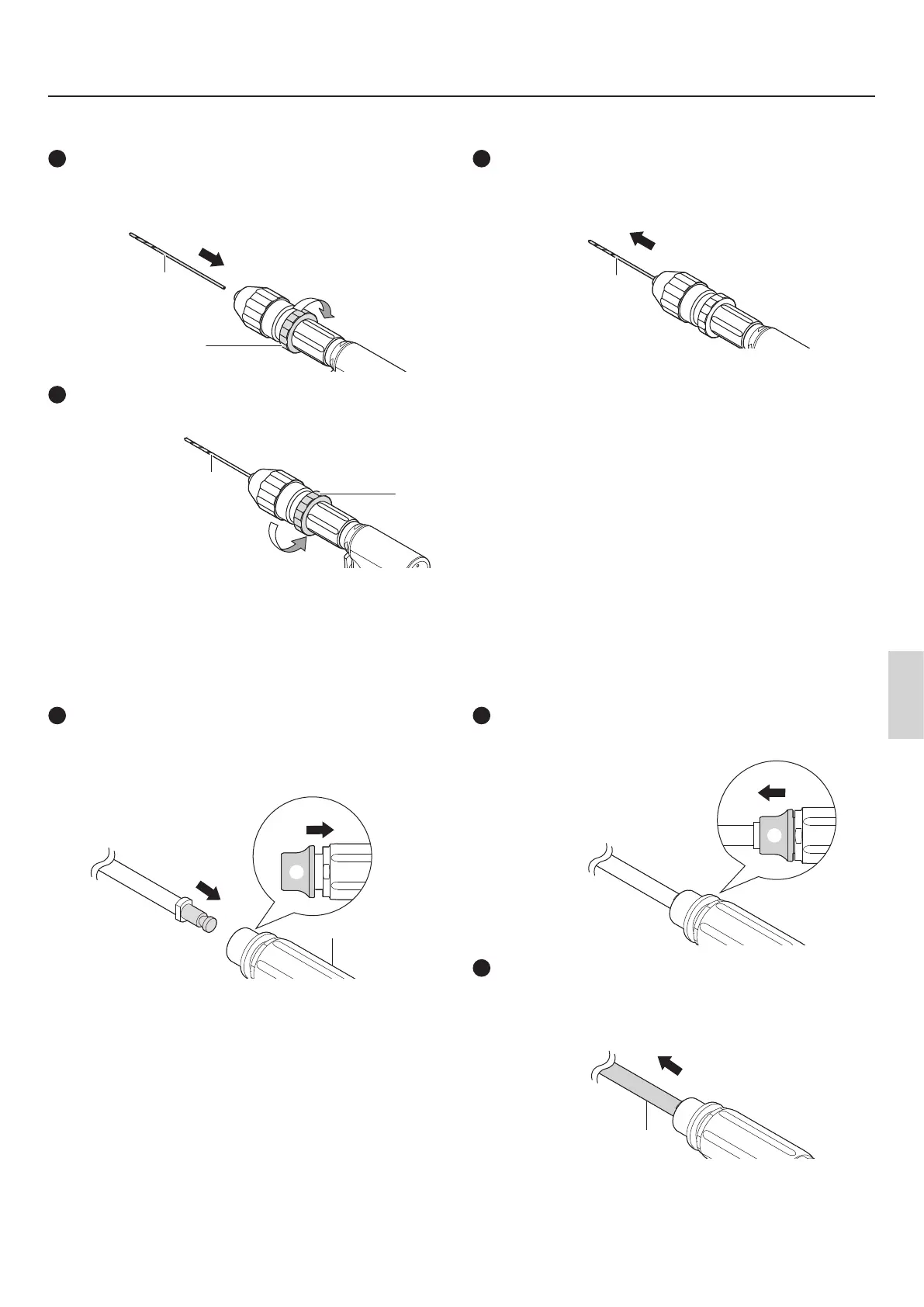

6 – 2 – 4 Inserto per dispositivo di inserimento di fili e perni Primado (PD-DA-K)
_ Montaggio
1
Ruotare l'anello girevole Ⓐ nella direzione di Ⓑ, inserire la
punta di trapano, ecc. Ⓒ nella punta dell'inserto e regolarne la
lunghezza.
Ⓐ
Ⓑ
Ⓒ
2
Ruotare l'anello girevole Ⓐ nella direzione di Ⓓ per fissare la
punta di trapano ecc. Ⓒ in posizione.
Ⓐ
Ⓓ
Ⓒ
3
Dopo aver montato la punta del trapano, ecc. Ⓒ, esercitare una
lieve trazione per verificare che sia fissata saldamente
all'inserto.
Ⓒ
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in ordine inverso.
6 – 2 – 5 Inserto per dispositivo di inserimento di fili e perni Primado
(PD-RA-A/M/H/T)
_ Montaggio
1
Allineare il gambo della punta dell'alesatore con il mandrino di
tipo Hudson Ⓑ con la scanalatura dell'inserto Ⓒ, estraendo il
coperchio di montaggio/rimozione Ⓐ e spingendolo fino in
fondo.
Ⓑ
Ⓒ
Ⓐ
2
Rilasciare il coperchio di montaggio/rimozione Ⓐ per fissare la
punta dell'alesatore in posizione.
3
Dopo aver montato la punta dell'alesatore Ⓔ, esercitare una
lieve trazione per verificare che sia fissata saldamente
all'inserto.
Ⓓ
_ Rimozione
Eseguire i passaggi 1 e 2 della procedura di montaggio in ordine inverso.
