93
Bedienung der SMH-/HMH-Serie
Deutsch

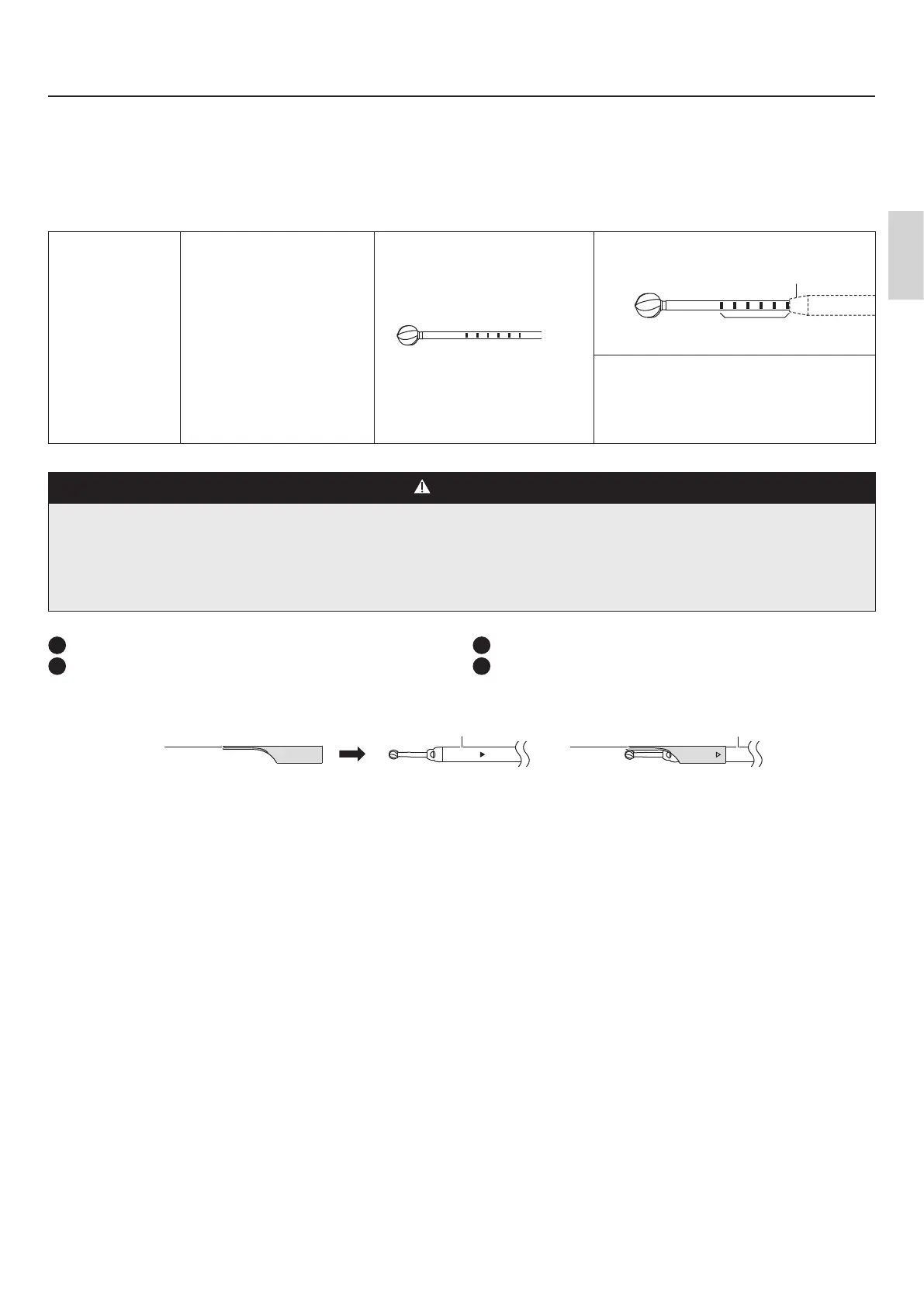

Ringmarkierungen
Einige der NSK Cutting Accessories haben Ringmarkierungen.
Kontrollieren Sie die Ringmarkierungen jedes „Cutting Accessory“, um es korrekt zu markieren.
*Es gibt keine Ringmarkierung auf den Cutting Accessories, die nicht in diesem Handbuch gezeigt ist.
Verwendbarer
Aufsatz
Verwendbare Cutting
Accessories
Ringmarkierung Korrekte Befestigungsposition
P300-2S10
P300-2A10
P300-2S20
P300-2A20
P300-2S40
P300-2A40
P300-2S60
P300-2A60
P300-2S80
P300-2A80
PDS-2□□UL-□□
Es gibt 6 Ringmarkierungen.
Jede Ringmarkierung geht bei jeder
Anpassung der freiliegenden Länge in den
Aufsatz hinein.
Anbringen und Entfernen der Tülle (optional)
VORSICHT
● Montieren Sie die Tülle, nachdem das „Cutting Accessory“ am Aufsatz angebracht wurde.
● Führen Sie die Tülle ein, bis das „▶“ Symbol am Bohrerschutz verborgen ist, wenn die Tülle montiert wird.
● Verwenden Sie das „Cutting Accessory“ mit einem Spitzendurchmesser von maximal Ø 4 mm, wenn die Tülle montiert wird.
* Die Tülle kann nicht für andere Aufsätze als den schlanken Aufsatz 300 oder den Standardaufsatz 300 verwendet werden.
● Vergewissern Sie sich, dass der Aufsatz nicht mehr rotiert, bevor Sie die Tülle montieren/entfernen.
_ Montage
1
Vergewissern Sie sich, dass der Aufsatz nicht mehr rotiert.
2
Montieren Sie die Tülle Ⓐ am Bohrerschutz Ⓑ.
_ Entfernen
1
Vergewissern Sie sich, dass der Aufsatz nicht mehr rotiert.
2
Ziehen Sie die Tülle Ⓐ gerade vom Bohrerschutz Ⓑ ab.
Ⓐ Ⓐ
Ⓑ
Ⓑ
<Vor der Montage> <Montiert>
Ringmarkierung
Spitze des Aufsatzes
