Bedienung der SMH-/HMH-Serie
4 – 2 – 4 Winkelstück-Aufsatz 200, Primado Winkelstück-Aufsatz

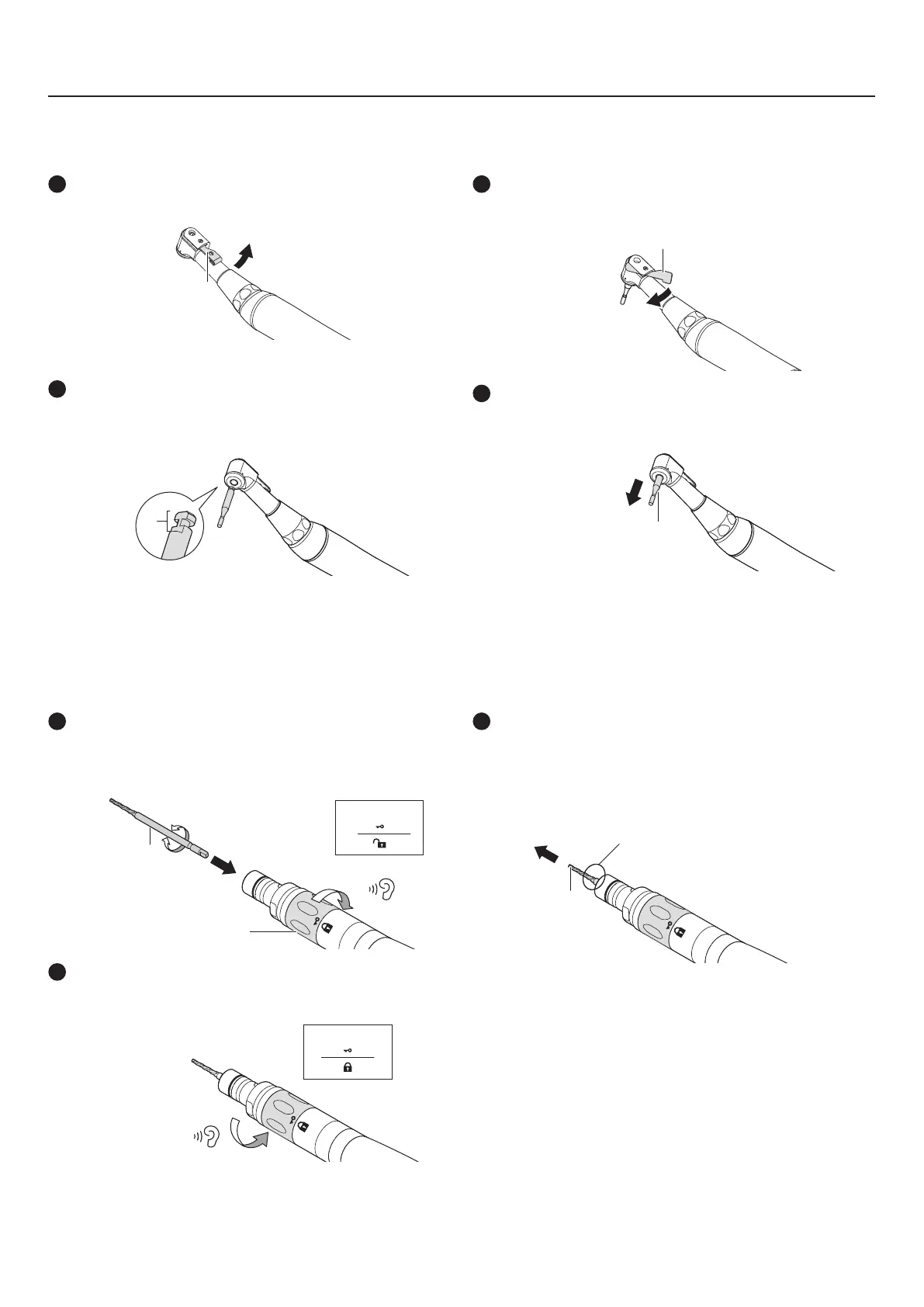

Anbringen und Entfernen der Cutting Accessories (im Handel erhältlich)
_ Montage
1
Schieben Sie die Verriegelung Ⓐ in Richtung Ⓑ.
Ⓐ
Ⓑ
2
Richten Sie die Einkerbung der Fräse Ⓒ am entsprechenden
Teil der Welle aus und drücken Sie die Fräse ganz hinein.
Ⓒ
3
Schieben Sie die Verriegelung Ⓐ in Richtung Ⓓ, um die Fräse
zu arretieren.
Ⓐ
Ⓓ
4
Ziehen Sie nach dem Montieren der Fräse Ⓔ leicht daran, um
sicherzustellen, dass sie korrekt im Aufsatz befestigt ist.
Ⓔ
_ Entfernen
Führen Sie die Schritte 1 bis 3 des Montageverfahrens in umgekehrter Reihenfolge aus.
4 – 2 – 5 Kraniotom-Handstück 200, Kraniotom-Handstück
Montieren und Entfernen des „Cutting Accessory“ (optional)
_ Montage
1
Drehen Sie die Drehspannvorrichtung Ⓐ in Richtung Ⓑ, bis sie
einrastet.
Führen Sie das „Cutting Accessory“ Ⓒ vollständig ein und
drehen Sie es dabei.
Ⓒ
Ⓑ
Ⓐ
Ⓒ
Spannfutter geöffnet
2
Drehen Sie die Drehspannvorrichtung Ⓐ in Richtung Ⓓ, bis sie
einrastet.
Ⓓ
Spannfutter
geschlossen
3
Ziehen Sie leicht am „Cutting Accessory“ Ⓒ, um zu überprüfen,
ob es sicher im Aufsatz befestigt ist.
Ⓒ
Ⓒ
Sicher
_ Entfernen
Führen Sie die Schritte 1 und 2 des Montageverfahrens in umgekehrter Reihenfolge aus.
