PL-3

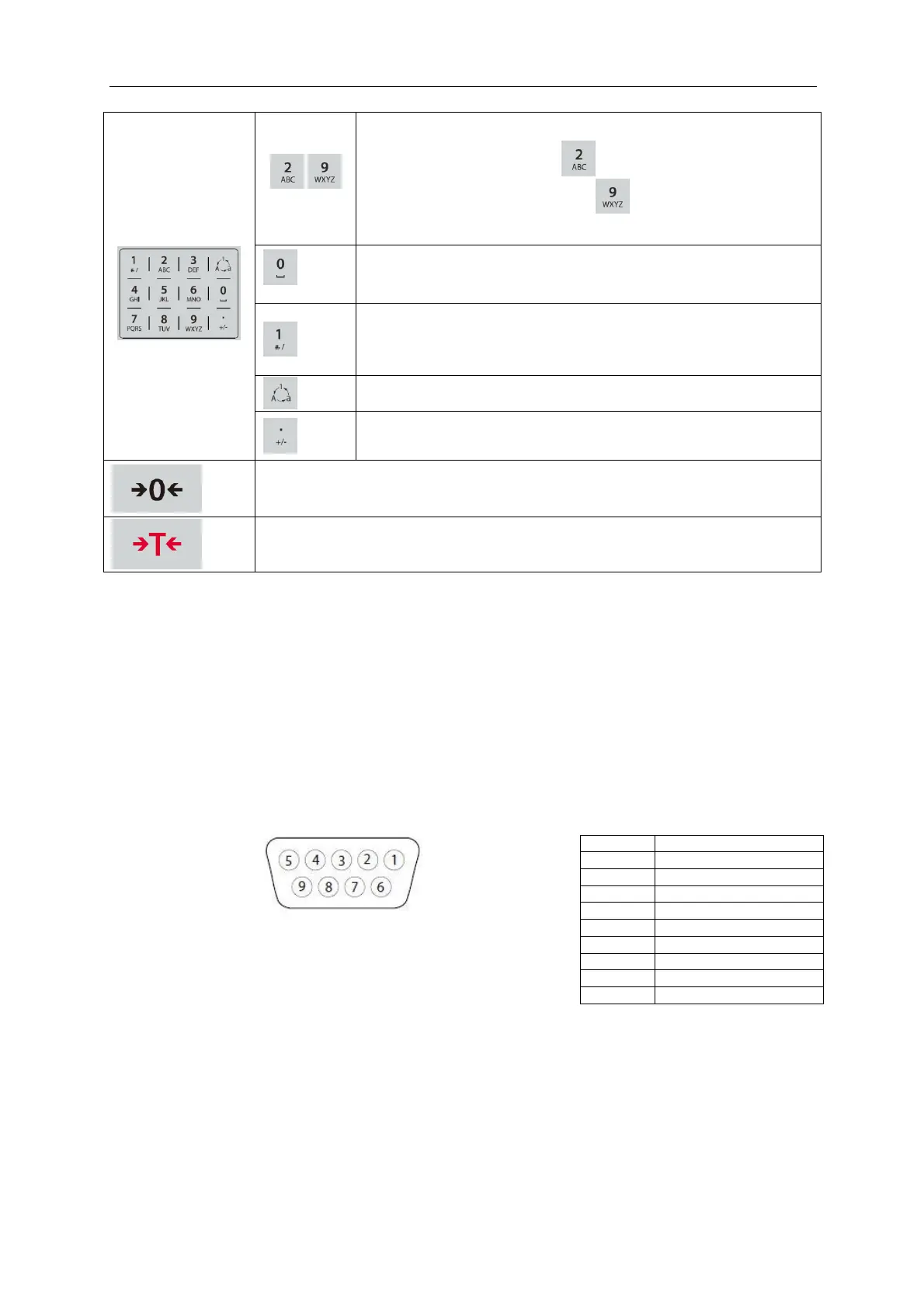

W celu wprowadzenia „2-9” nacisnąć przycisk numeryczny w trybie
wprowadzania numerycznego.
W celu wprowadzenia „A” nacisnąć 2 razy w trybie wprowadzania dużych
liter. W celu wprowadzenia „Z” nacisnąć 5 razy w trybie wprowadzania
małych liter.
W celu wprowadzenia „0” nacisnąć przycisk w trybie wprowadzania
numerycznego. W celu wprowadzenia spacji nacisnąć przycisk w trybie
wprowadzania dużych lub małych liter.
W celu wprowadzenia „1” nacisnąć przycisk w trybie wprowadzania
numerycznego. W celu wprowadzenia „#” lub „/” nacisnąć przycisk w trybie
wprowadzania dużych liter. W celu wprowadzenia „@”, „_” lub „&” nacisnąć
przycisk w trybie wprowadzania małych liter.
Przełącza między trzema trybami wprowadzania: numerycznym, małych liter i
dużych liter.
W celu wprowadzenia „.” nacisnąć przycisk w trybie wprowadzania
numerycznego. W celu wprowadzenia „+” lub „-” nacisnąć przycisk w trybie
wprowadzania małych liter.
Wykonuje operację zerowania.
Wykonuje operację tarowania.
Po naciśnięciu tego przycisku wartość tary zostanie zapisana.
2. INSTALACJA
2.1 Połączenia zewnętrzne
2.1.1 Podstawa wagi ze złączem
Podstawy Ohaus ze złączem mogą być podłączane do złącza ogniwa obciążnikowego (rys. 1-1, poz.
12). W celu wykonania połączenia należy podłączyć złącze podstawy do złącza ogniwa
obciążnikowego. Następnie obrócić pierścień mocujący złącza podstawy w prawo. Podstawy bez
złącza opisano w punkcie 2.3.2.
2.1.2 Przewód interfejsu RS232 do TD52P
Podłączyć opcjonalny przewód RS232 do złącza RS232 (rys. 1-1, poz. 11).
Sworzeń
Połączenie
1
Brak
2
TXD
3
RXD
4
Brak
5
Uziemienie
6
Brak
7
CTS
8
RTS
9
Brak
2.1.3 Zasilanie TD52P
Podłączyć przewód zasilający (dostarczony) do gniazda zasilania (rys. 1-1, poz. 10), a następnie
wtyczkę do gniazda elektrycznego.
2.1.4 Zasilanie TD52XW
Podłączyć wtyczkę zasilania do uziemionego gniazda elektrycznego.
2.2 Połączenia wewnętrzne
Niektóre połączenia wymagają otwarcia obudowy.
Rys. 2-1 Styki RS232
