1. BEVEZETÉS
Jelen kézikönyv a TD52P és a TD52XW típusú kijelzők üzembehelyezési, használati és karbantartási
útmutatását ismerteti. Üzembe helyezés és használat előtt olvassa el a teljes útmutatót.
1.1 Biztonsági óvintézkedések
A készülék biztonságos és megbízható használata érdekében tartsa be a következő
biztonsági óvintézkedéseket:
Ellenőrizze, hogy az adatlapon feltüntetett bemeneti feszültségtartomány megfelel a helyi
elektromos hálózatnak.
Ügyeljen arra, hogy a tápkábel ne akadályozza a közlekedést, és ne lehessen benne felbukni.
Csak engedélyezett tartozékokat és kiegészítőket használjon.
A készüléket csak a jelen útmutatásban feltüntetett környezeti feltételek mellett üzemeltesse.
Tisztításkor válassza le a készüléket az elektromos hálózatról.
Ne használja a készüléket veszélyes vagy instabil környezetben.
Ne merítse a készüléket vízbe vagy más folyadékba.
A javítást csak szakképzett szerelő végezheti.
A TD52XW modell földelt tápkábellel rendelkezik. Ezt kizárólag megfelelő földelt tápaljzattal
használja.
1.1.1 A relés bővítőkártyával kapcsolatos biztonsági óvintézkedések
A készülék kiegészítő Discrete I/O bővítőkártyával szerelhető fel. Ezzel a kiegészítővel külső
készülékek vezérelhetők a kijelzőberendezéssel.
VIGYÁZAT! ÁRAMÜTÉSVESZÉLY. JAVÍTÁS VAGY BELSŐ VEZETÉKEZÉS ELŐTT
TÁVOLÍTSA EL A KIJELZŐ VALAMENNYI TÁPCSATLAKOZÁSÁT. A BURKOLATOT
CSAK HIVATALOS ÉS KÉPESÍTÉSSEL RENDELKEZŐ SZAKEMBER, PÉLDÁUL
VILLANYSZERELŐ NYITHATJA FEL.
A reléterminálokkal való csatlakozások elvégzése előtt szüntesse meg a rendszer tápellátását. Ha a
rendszer kiegészítő akkumulátoros rendszert is tartalmaz, ügyeljen arra, hogy a hálózati kábel
eltávolítása után teljesen kapcsolja ki a rendszert az ON/CLR Off gombbal.
Részletesebb telepítési útmutatást a megvásárolt diszkrét I/O-modulhoz mellékelünk.

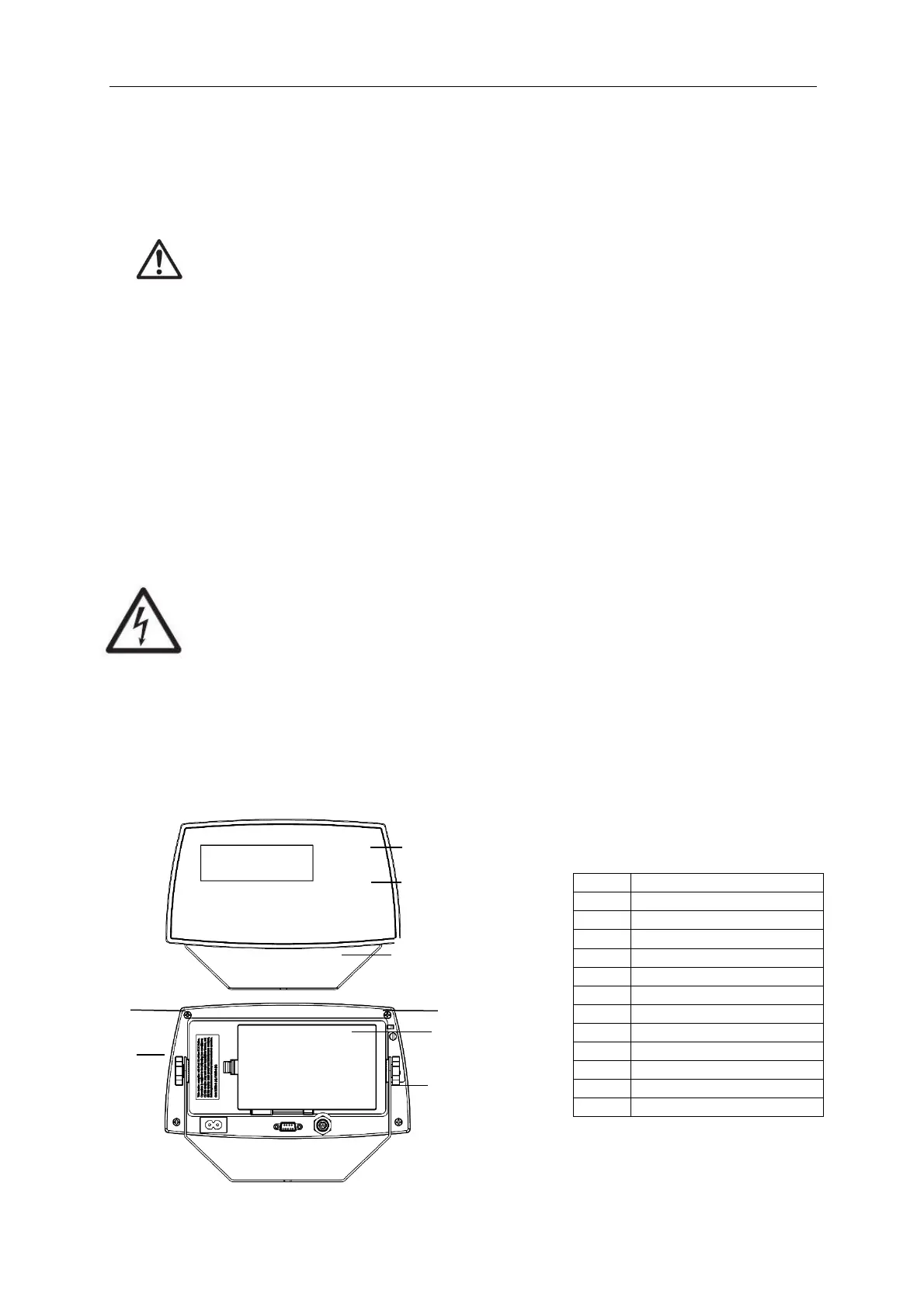

1.2 A részegységek és a vezérlőelemek áttekintése
1-1. TÁBLÁZAT A TD52P MODELL RÉSZEI
