1. CONECTE LOS DOS TERMINALES DE LOS CABLES BLINDADOS DE 4
CONDUCTORES CON LOS CABLES DE CONMUTACIÓN DEL MANDO A
DISTANCIA Y DE LA TARJETA DE RECEPCIÓN DE LA SEÑAL. ASEGÚRESE
DE QUE LA SECUENCIA DE LOS 4 TERMINALES (A / B / C / D) COINCIDA
CON LA SECUENCIA DE LOS CABLES DE CONMUTACIÓN DE LA SEÑAL
(A / B / C / D) (g.3).
2. SI EL CABLE BLINDADO DE 4 CONDUCTORES NO PASA A TRAVÉS DEL
MANDO A DISTANCIA, ES POSIBLE UTILIZAR LA SEÑAL DE CONMUTACIÓN
PARA LA CONEXIÓN (g.4); ASEGÚRESE DE QUE LOS CABLES ESTÉN
ÍNTEGROS Y CONECTADOS DE FORMA ESTABLE.
3. EL PAR DE APRIETE DE LOS BORNES ES DE: 0,8÷1,2 Nm (8÷12 kgf x cm).
1.4 - INSTALACIÓN DE LA TAPA TRASERA
1. Utilice un destornillador de boca plana para hacer palanca en los puntos de enganche y quitar la tapa
trasera de la caja.
 Hagapalancaconeldestornilladordelamaneraindicadaenlag.5.1paranodañarlatapa.
2. UtilicetrestornillosM4x20parajardirectamentelatapatraseraalapared(g.5.2).
3. UtilicedostornillosM4x25parajarlatapatraseraalacajaeléctricaconlosinterruptores;luego,utilice
untornilloM4x20GB950-86paralajaciónalapared(g.5.3).
4.Enrosquelostornillosdejacióndelatapatraseraalacajaeléctricacomprobandoquelatapaseapoye
contralapared(g.5.4).
5. Controle que la tapa esté alineada y, luego, coloque la tapa delantera sobre la tapa trasera.
Asegúrese de que no haya cables que puedan quedar atrapados.
6. Apriete la tapa delantera contra la tapa trasera hasta que quede enganchada.
Compruebe que la tapa delantera se encuentre estable y esté correctamente enganchada.
Oricioparalainstala-
ción a la pared M4x20
Oriciopara
la instalación
a la pared
M4x20
Oriciopara
la instalación
en la caja
eléctrica
M4x25
Cables de
conmutación
de la señal
Caja eléctrica
Tapa trasera
Tapa trasera
Tapa delantera
Destornillador
Puntos de enganche

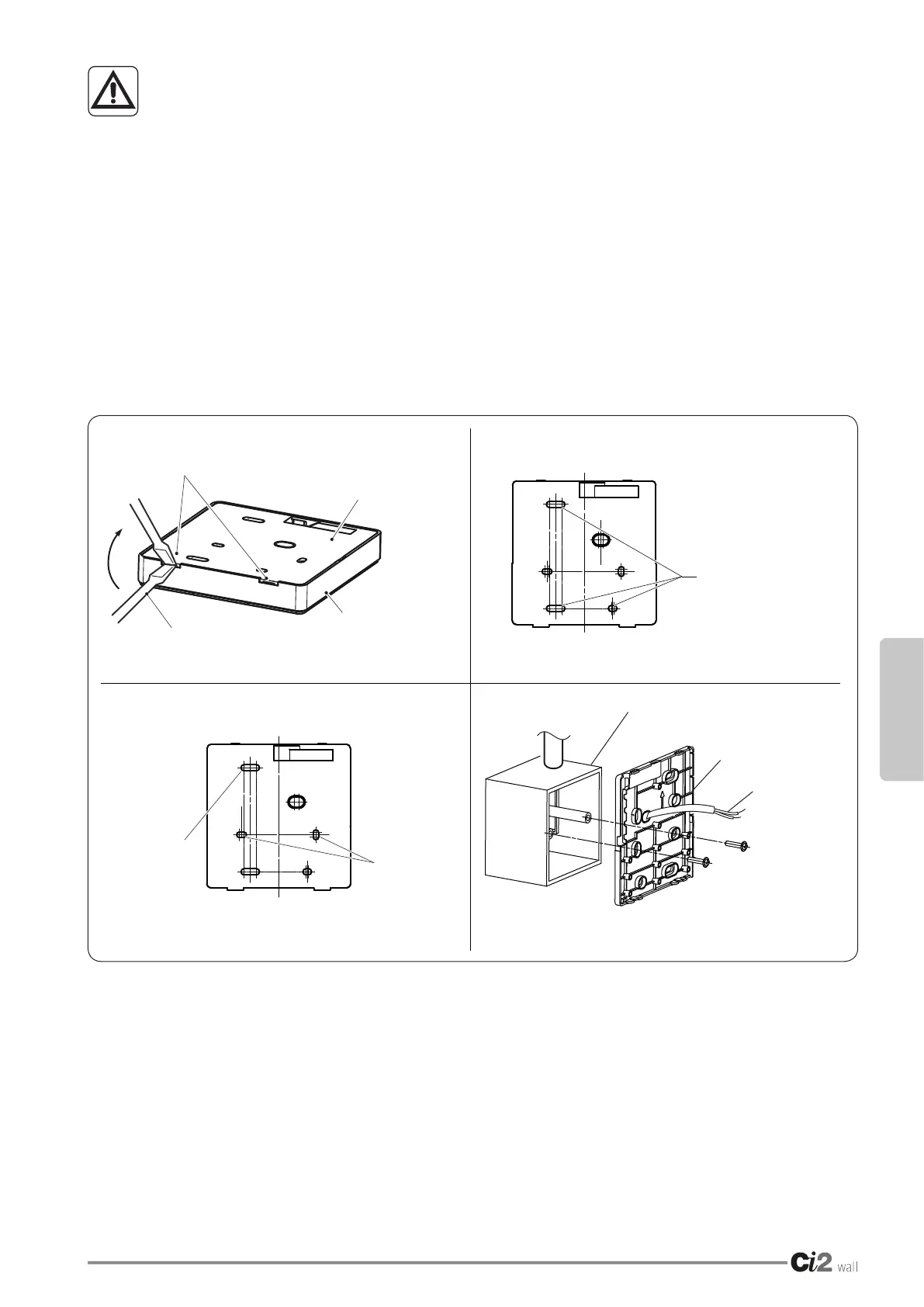

Fig. 5.1 Fig. 5.2
Fig. 5.3 Fig. 5.4
