ESPAÑOL
ES - 10

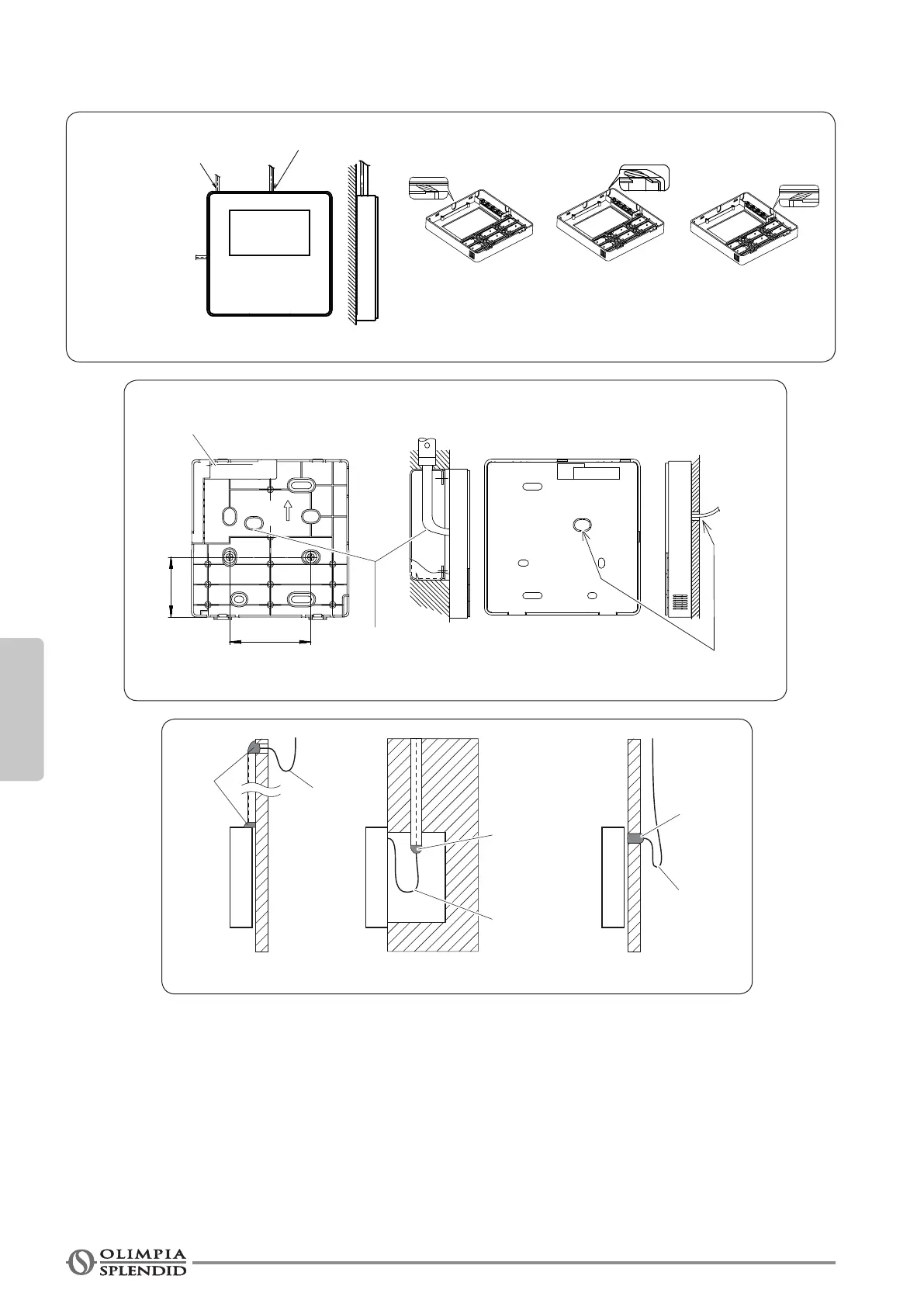

1.5 - CABLEADO
IMPORTANTE
• Evite que el agua penetre en el mando a distancia; utilice vainas y masilla durante las
conexioneseléctricas(g.8).
• Durante las conexiones, deje el cable de conexión más largo para favorecer las operaciones
de conexión y de mantenimiento.
Punto de corte
para la salida del
cable lado superior
Cableado de la caja eléctrica
Punto de corte
para la salida del
cable arriba a la
izquierda
Punto de corte
para la salida del
cable en el lado
central izquierdo
Salida del cable arriba
a la izquierda
Caja eléctrica
Masilla
Masilla
Masilla
Vaina
Vaina
Vaina
Oricioparalaparedyoricio
de cableado
Diámetro: ø 8÷10 mm
Oricio
cableado
A. Cableado, tres posiciones de salida
B. Cableado blindado
Salida del cable
superior
Salida del cable
lateral izquierda
Fig. 6
Fig. 7
Fig. 8
