OmarLift C40 - Maintenance, inspection, repair and safety emergency; General points; EM manual emergency valve

Possibili variazioni senza preavviso!
IT
Manuale di istruzioni per
CENTRALINA MINILIFT C40 - C50
Page: D846M5L.011
Date of Issue: 14/03/2012
Version: Rev. 02
Approved: UT

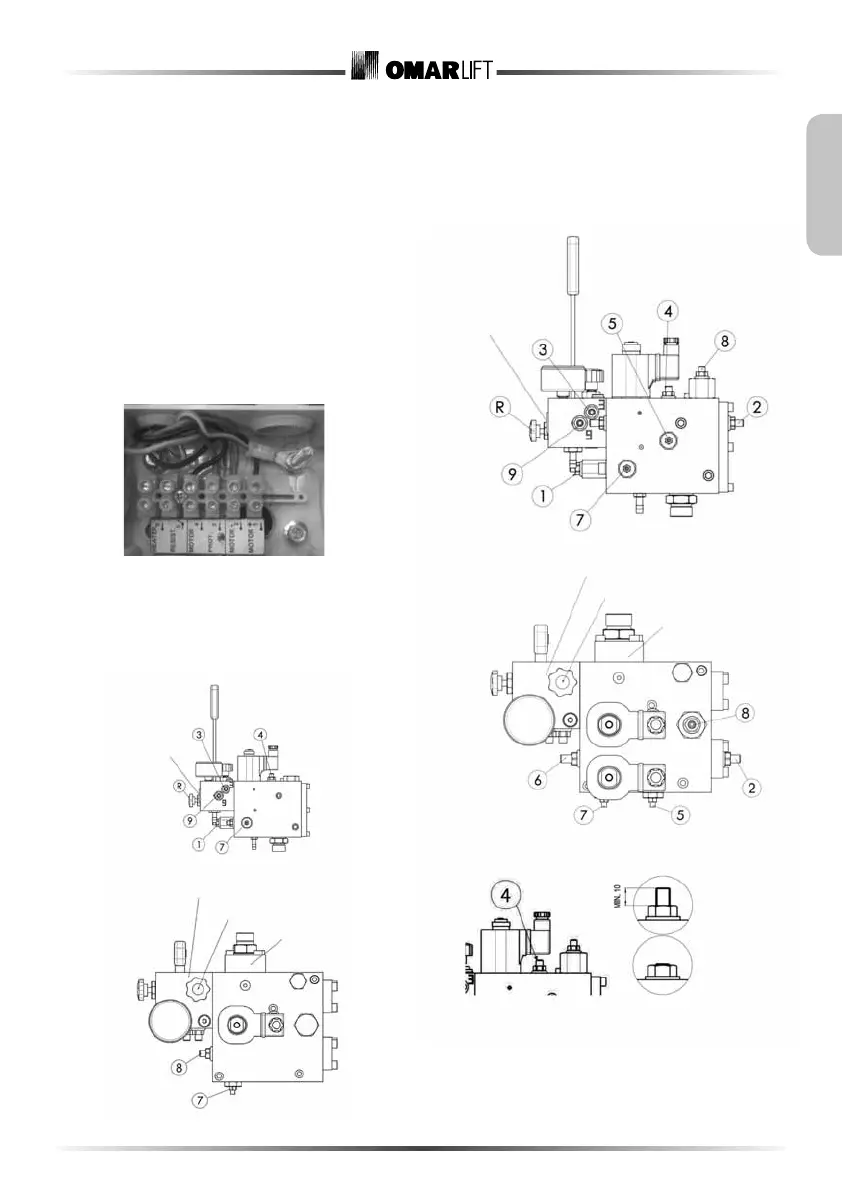

La scatola della centralina standard comprende
(vedi Figura 9):
• Motore elettrico U (1 -Marrone)
• Motore elettrico V (2 -Blu)
• Bullone di terra
• Protezione motore (3 - Nero)
• Protezione motore (4 - Grigio)
• Resistenza riscaldamento olio
(optional)(5-6)
• Protezione termica olio (70°)
6 Taratura e regolazione valvola MINILIFT
6.1. Valvola Minilift, 1 velocità
Figura 9
Figura 10
Figura 11
Attacco ispezione
manometro 1/2” Gas
PM Direttiva ascensori
Pulsante di emergenza
Blocco fi ltro
6.2. Valvola Minilift, 2 velocità
Figura 12
Figura 13
Figura 14
Attacco ispezione
manometro 1/2” Gas
PM Direttiva ascensori
Pulsante di emergenza
Blocco fi ltro
Funzionamento
normale
Vite avvitata
completamente
