OmarLift C40 - Minilift mit 1 Geschwindigkeit - Hydraulik- und Geschwindigkeitsschema; Minilift mit 2 Geschwindigkeiten - Hydraulik- und Geschwindigkeitsschema

Änderungen ohne Vorankündigung möglich!
DEU
Betriebsanleitung für
MINILIFT-STEUEREINHEIT C40 - C50
Page: D846M5L.009
Date of Issue: 14/03/2012
Version: Rev. 02
Approved: UT

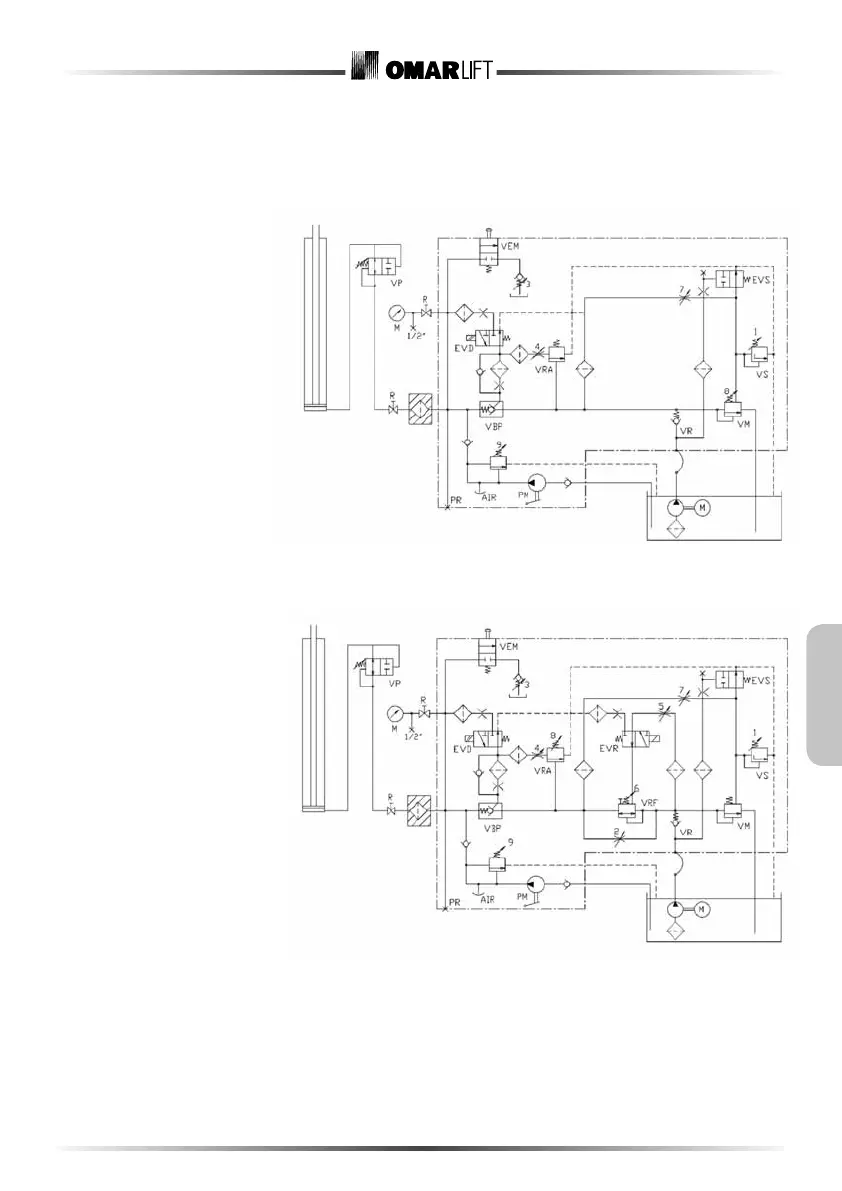

3.2.3. Minilift mit 1 Geschwindigkeit – Hydraulik- und Geschwindigkeitsschema
3.2.4. Minilift mit 2 Geschwindigkeiten – Hydraulik- und Geschwindigkeitsschema
Abbildung 5
Abbildung 6
LEGENDE:
1 - KALIBRIERUNG MAXIMALDRUCK-VENTIL
2 - EINSTELLUNG NIEDRIGE GESCHWINDIGKEIT
3 - EINSTELLUNG GEGENDRUCK UND
SEILENTGLEISUNGSSCHUTZ
4 - VP-REAKTIONSPRÜFUNG
5 - DROSSELVENTIL ZUR VERLANGSAMUNG VON
HOHER ZU NIEDRIGER GESCHWINDIGKEIT
6 - BEGRENZER AUFWÄRTSGESCHWINDIGKEIT
7 - DROSSELVENTIL DRUCKAUFBAU UND START
AUFWÄRTSFAHRT
8 - EINSTELLUNG ABWÄRTSGESCHWINDIGKEIT
9 - KALIBRIERUNG DRUCK HANDPUMPE
