Variations possibles sans préavis!
FRA
Manuel d’emploi pour la
CENTRALE MINILIFT C40 - C50
Page: D846M5L.010
Date of Issue: 14/03/2012
Version: Rev. 02
Approved: UT
4 Utilisation et entretien
4.1. Tuyauteries et raccords hydrauliques
Pour raccorder la centrale au cylindre on peut
utiliser aussi bien des tuyaux en acier étirés à froid,
normalisés et décapés, que des tuyaux fl exibles pour
haute pression, ou bien des tuyauteries mixtes.
(Rayon de courbure minimum 240mm, tuyau ¾”
R1AT).
4.2. Entretien de l’installation hydraulique
Les composants hydrauliques ne sont pas soumis
à une forte usure, ils sont sûrs et demandent peu
d’entretien. Pour obtenir ces résultats, il faut choisir
les composants et les dimensionner correctement,
et l’huile doit être adaptée aux caractéristiques de
l’installation.
5 Connexions électriques
5.1. Connexion électrique
Les connexions électriques doivent être faites par
du personnel expert et qualifi é, en respectant les
normes spécifi ques.
Avant de commencer n’importe quel travail,
il faut couper le courant électrique, en
ouvrant l’interrupteur général.
Les câbles pour l’alimentation de la puissance
électrique doivent avoir la section suffi sante
pour le courant requis et l’isolement
approprié à la tension du réseau électrique.
Les câbles de connexion ne doivent pas être
en contact avec des pièces sujettes à de très
hautes températures.
Le câble de terre doit toujours être branché
au boulon marqué par le symbole spécifi que.
5.2. Boîte des connexions
La boîte des connexions se trouve sous le
couvercle de la centrale, près du bloc de la
vanne.

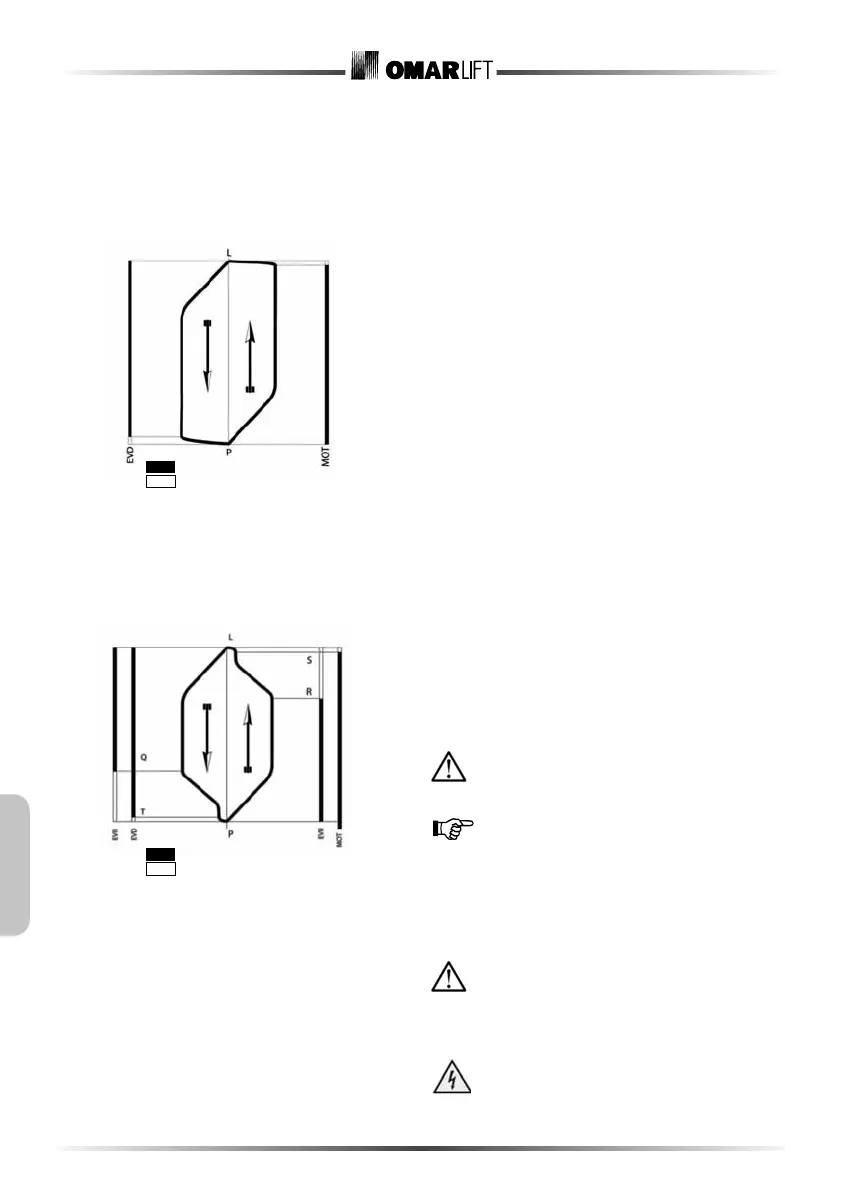

3.2.5 Diagramme descente – montée minilift à
1 vitesse
3.2.6 Diagramme descente – montée minilift
à 2 vitesses
Figure 7
Figure 8
DESCENTE
MONTÉE
Courant électrique activé
Courant électrique désactivé
DESCENTE
MONTÉE
Courant électrique activé
Courant électrique désactivé
LÉGENDE :
R - POINT DE RALENTISSEMENT EN MONTÉE
S - POINT D’ARRÊT EN MONTÉE
Q - POINT DE RALENTISSEMENT EN DESCENTE
T - POINT D’ARRÊT EN DESCENTE
L - ÉTAGE SUPÉRIEUR
P - ÉTAGE INFÉRIEUR
