Betriebsanleitung für
MINILIFT-STEUEREINHEIT C40 - C50
Page: D846M5L.010
Date of Issue: 14/03/2012
Version: Rev. 02
Approved: UT
4 Betrieb und Wartung
4.1. Hydraulische Leitungen und Anschlüsse
Für den Anschluss der Steuereinheit an den Zylinder
können sowohl kaltgezogene normalgeglühte und
abgebeizte Stahlrohre wie auch Hochdruckschläuche
oder gemischte Leitungen verwendet werden.
(Min. Krümmungsradius 240 mm, Rohr ¾” R1AT).
4.2. Wartung der Hydraulikanlage
Die Hydraulikkomponenten unterliegen keinem
starken Verschleiß, sind sicher und wartungsarm. Um
dies zu erreichen, müssen die Komponenten korrekt
gewählt und bemessen werden und das Öl muss für
die Eigenschaften der Anlage geeignet sein.
5 Elektrische Anschlüsse
5.1. Elektrischer Anschluss
Die elektrischen Anschlüsse sind durch qualifi ziertes
Fachpersonal in Einhaltung der spezifi schen
Vorschriften auszuführen.
Vor Beginn jeder Arbeit muss die
Stromversorgung durch Ausschalten des
Hauptschalters abgetrennt werden.
Die Stromversorgungskabel müssen
einen ausreichenden Querschnitt für den
erforderlichen Strom sowie eine für die
Spannung des Stromnetzes geeignete
Isolierung aufweisen. Die Verbindungskabel
dürfen nicht mit Teilen in Berührung
kommen, die einer starken Erhitzung
ausgesetzt sind.
Das Erdungskabel muss immer an den mit dem
entsprechenden Symbol gekennzeichneten
Bolzen angeschlossen sein.
5.2. Anschlusskasten
Der Anschlusskasten befi ndet sich neben
dem Ventilblock auf dem Deckel der
Steuereinheit.

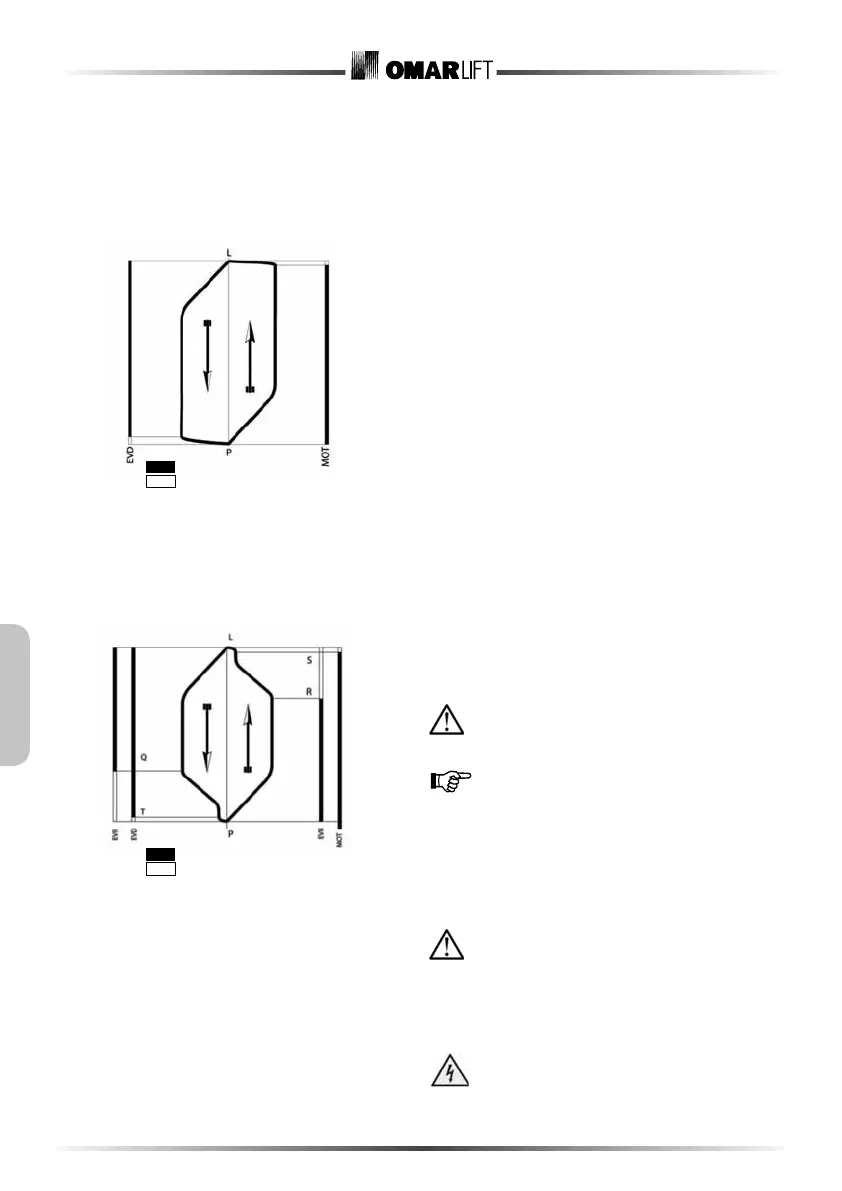

3.2.5. Abwärts-Aufwärts-Diagramm Minilift
mit 1 Geschwindigkeit
3.2.6. Abwärts-Aufwärts-Diagramm Minilift
mit 2 Geschwindigkeiten
Abbildung 7
Abbildung 8
ABWÄRTS
AUFWÄRTS
Strom eingeschaltet
Strom ausgeschaltet
ABWÄRTS
AUFWÄRTS
Strom eingeschaltet
Strom ausgeschaltet
LEGENDE:
R - AUFWÄRTS-BREMSPUNKT
S - AUFWÄRTS-HALTEPUNKT
Q - ABWÄRTS-BREMSPUNKT
T - ABWÄRTS-HALTEPUNKT
L - OBERE ETAGE
P - UNTERE ETAGE
