Manual de instrucciones para
CENTRALITA MINILIFT C40 – C50
Page: D846M5L.011
Date of Issue: 14/03/2012
Version: Rev. 02
Approved: UT
La caja de la centralita estándar incluye:
(ver Figura 9)
• Motor eléctrico U (1-marrón)
• Motor eléctrico V (2-azul)
• Perno a tierra
• Protección motor (3-negro)
• Protección motor (4-gris)
• Resistencia calentamiento aceite (opcional) (5-6)
• Protección térmica aceite (70°)

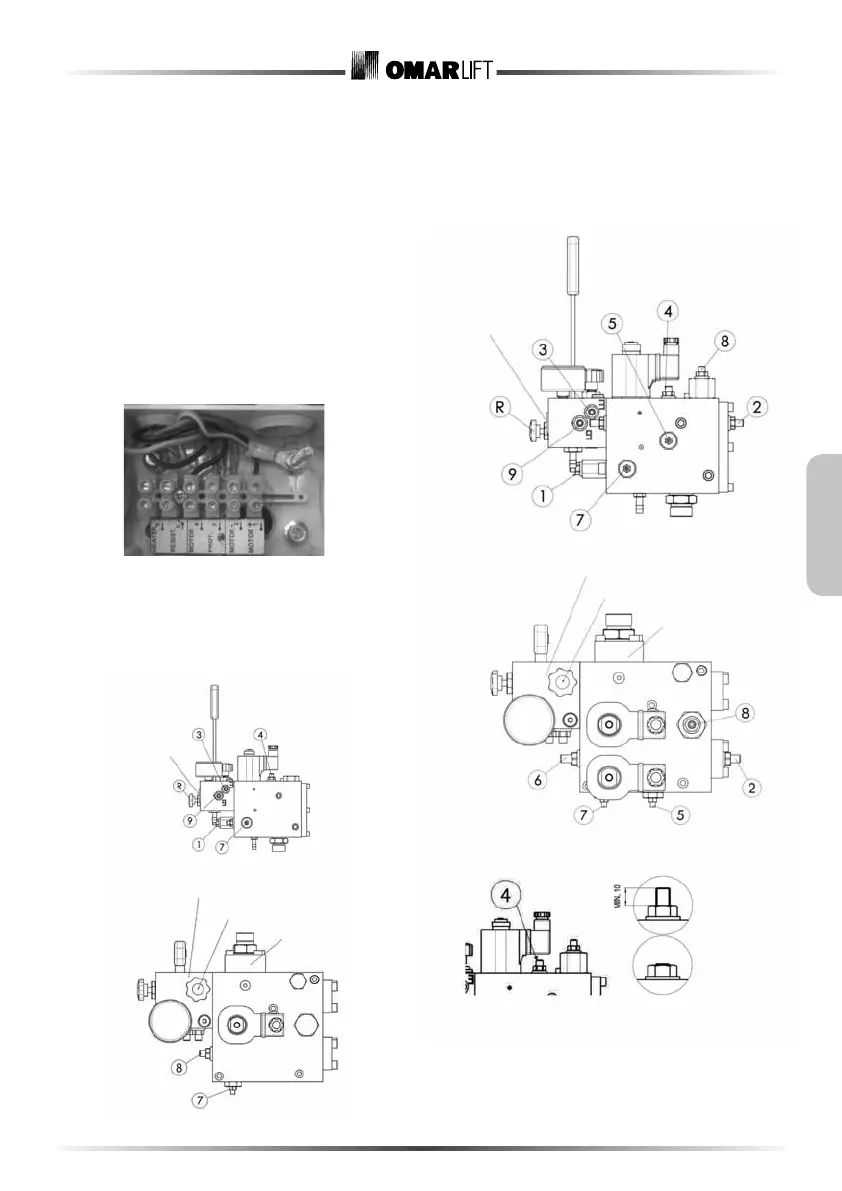

6 Ajuste y regulación de la válvula MINILIFT
6.1. Válvula Minilift, 1 velocidad
Figura 9
Figura 10
Figura 11
Entrada inspección
manómetro 1/2” Gas
PM directiva de ascensores
Pulsador de emergencia
Bloqueo fi ltro
6.2. Válvula Minilift, 2 velocidades
Figura 12
Figura 13
Figura 14
Entrada inspección
manómetro 1/2” Gas
PM directiva de ascensores
Pulsador de emergencia
Bloqueo fi ltro
Funcionamiento
normal
Tornillo
completamente
apretado
