Se si notano perdite di olio attraverso la
sfera sarà necessario sostituire l’intero
blocchetto di discesa oppure effettuare
una riparazione come spiegato nel
prossimo punto.
7.3. Manovra di emergenza con pompa a mano
La seguente procedura consente di eliminare l’aria
interna alla pompa a mano.
Qualora ci fosse diffi coltà ad innescare la pompa a
mano, chiudere il rubinetto principale, svitare la vite
indicata nella Figura 16 con chiave a brugola CH5 ed
azionare la leva della pompa a mano, fi nché non esce
olio dalla sede della vite.
A questo punto serrare quest’ultima.
7.4. Perdite interne al gruppo valvole
Per verifi care la tenuta delle valvole operare come
segue:
• Lasciare raffreddare l’olio fi no a temperatura
ambiente
• Chiudere il rubinetto di mandata, avviare il
motore simulando una salita e controllare la
pressione sul manometro
• Se nella valvola non ci sono perdite, dopo aver
fermato il motore, la pressione si mantiene
costante o scende lentamente solo di qualche bar
in qualche minuto, tendendo a stabilizzarsi.
• Se ci sono perdite la pressione scende rapidamente
e continua a scendere
• Gli elementi della valvola interessati da eventuali
perdite sono:
EM: Valvola di emergenza
EVD: Elettrovalvola di discesa
VBP: Valvola di blocco pilotata
PM: Pompa a mano
7.5. Sostituzione guarnizione valvola VBP
Per verifi care la tenuta delle valvole operare come
segue:
• Per accedere al pistoncino della valvola VBP
occorre togliere la pompa a mano se presente
(Figura 17)
• Togliere la molla del VBP e sfi lare completamente
il VBP
• Svitare la vite che tiene unite le due parti del
pistoncino, sostituire la guarnizione del VBP
• Riassemblare il pistoncino stringendo la vite che
tiene insieme le due parti del pistoncino

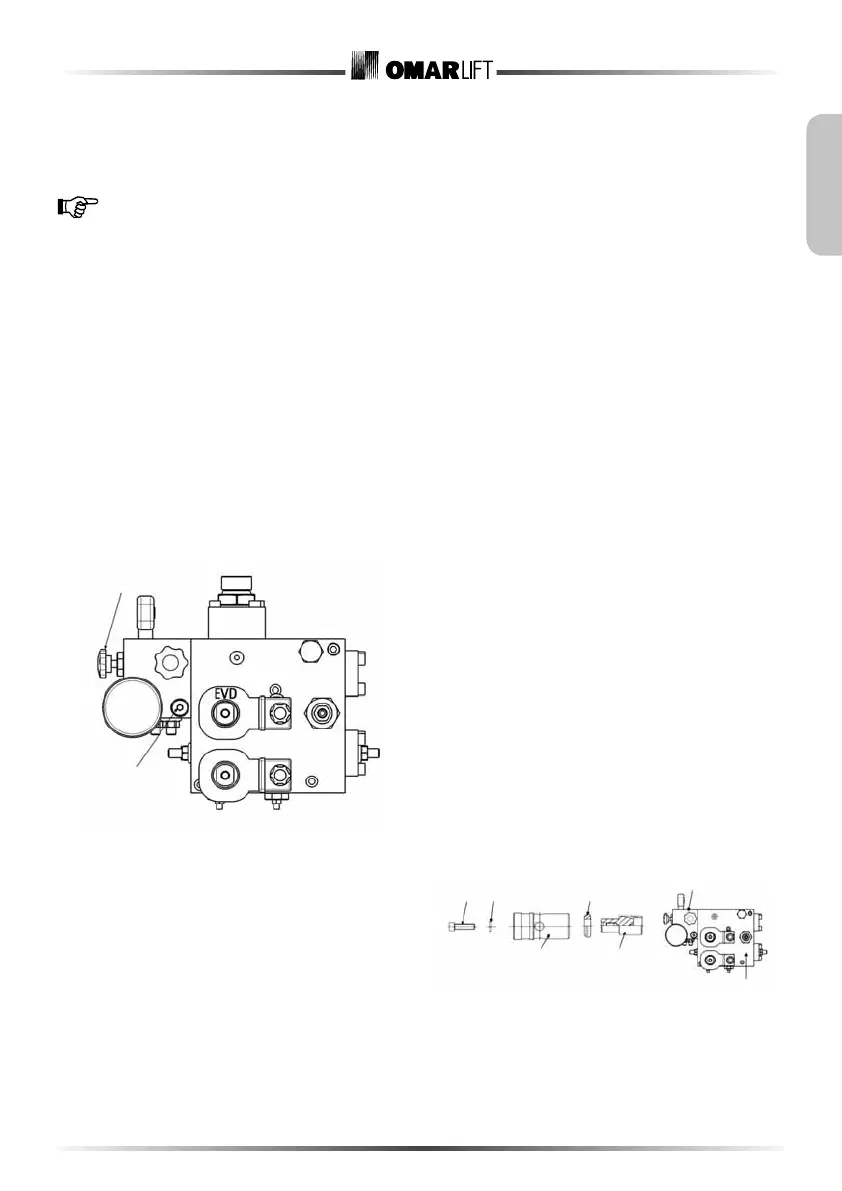

Figura 16
(R) Rubinetto esclusione
manometro
Vite Spurgo aria
Figura 17
Vite Rondella O-Ring
Pompa a mano
Cappellotto Pistone VBP
Valvola Minilift
