6-8
6
Commutation en deux étapes : maître/auxiliaire
Si vous effectuez une commutation en deux étapes entre les fréquences de vitesse maître et auxiliaire, entrez la
référence de fréquence de vitesse maître dans la borne A1 du circuit de contrôle et entrez la référence de
fréquence de vitesse auxiliaire dans la borne A2.
Lorsque la borne S3 (commande de vitesse à étapes multiples 1) est sur OFF, l’entrée de la borne A1
(référence de fréquence de vitesse maître) devient la référence de fréquence du variateur ; lorsque la borne S3
est sur ON, l’entrée de la borne A2 (référence de fréquence de vitesse auxiliaire) est la référence de fréquence
du variateur.

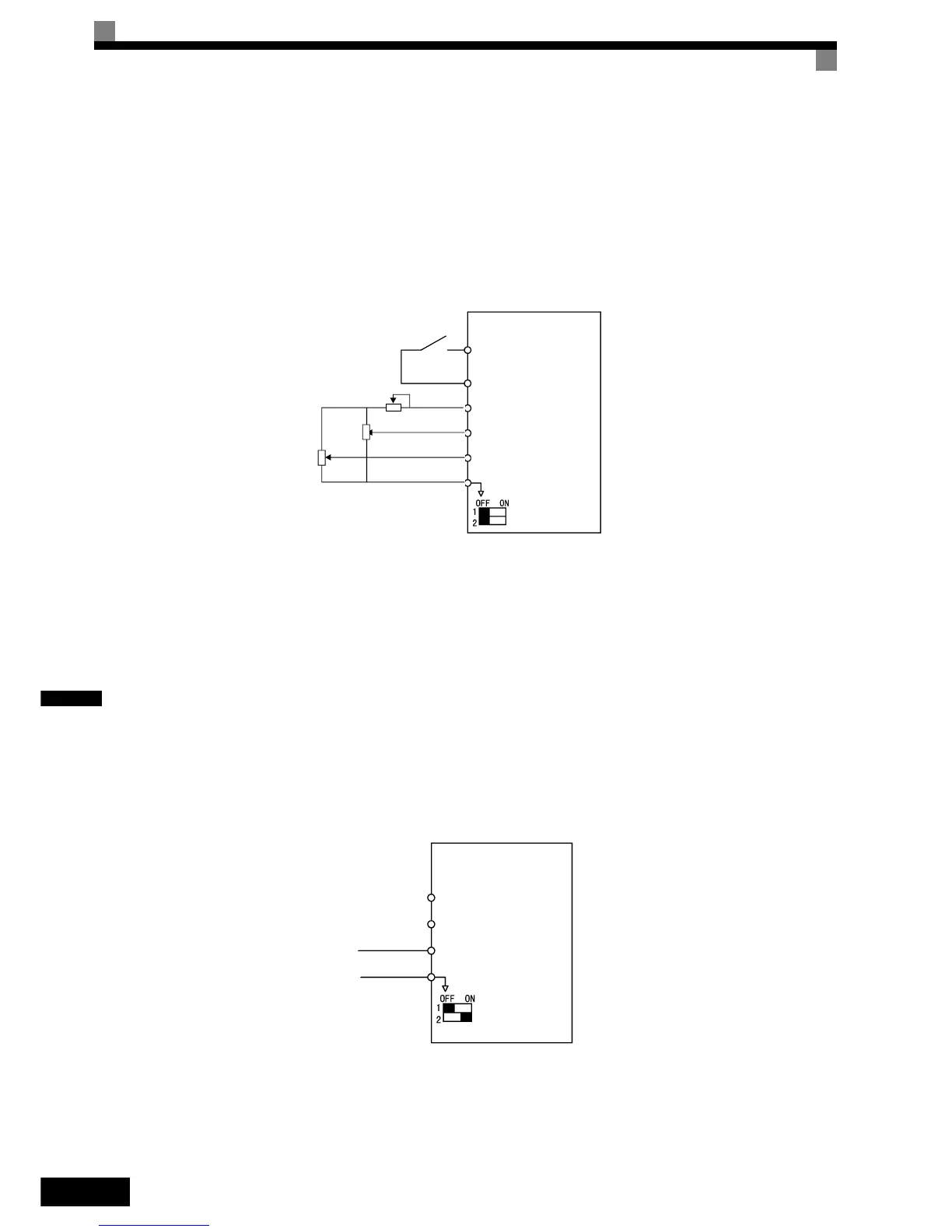

Fig. 6.7 Entrée de la référence de fréquence maître/auxiliaire
Précautions lors de la configuration
Lorsque vous entrez un signal de tension sur la borne A2, paramétrez la broche 2 de l’interrupteur DIP S1
sur OFF pour basculer vers l’entrée de tension (le réglage d’origine est ON).
 Entrée de la référence de fréquence à l'aide d'un signal de courant/utilisation
de l’entrée analogique A1 en tant qu'entrée multifonctionnelle
La référence de fréquence peut être saisie à partir de la borne A2 du circuit de contrôle, à l’aide d’un signal de
courant compris entre 4 et 20 mA. Pour utiliser cette fonction, le paramètre H3-13 doit être réglé sur 1
(commutation de la borne A1/A2).
Dans ce cas, A2 devient l’entrée de fréquence maître et A1 devient multifonctionnel. La fonction de l’entrée
analogique A1 peut être définie dans le paramètre H3-09.
Fig. 6.8 Référence de fréquence utilisant le courant
Précautions lors de la configuration
• Lorsque vous entrez un signal de courant sur la borne A2, paramétrez la broche 2 de l’interrupteur DIP S1
sur ON (réglage par défaut : ON).
Entrée 0 à 10 V
Variateur
+V (alimentation : 15 V,
20 mA)
A1 (référence de
fréquence maître)
Interrupteur DIP S1
SN, neutre, entrée numérique
S3 commande de vitesse
à étapes multiples 1
Maître/
auxiliaire
A2 (référence de
fréquence auxiliaire)
AC (commun analogique)
2kΩ
2kΩ
2kΩ
Entrée
0à 10V
Variateur
+V (alimentation : 15 V,
20 mA)
A1 (référence de
fréquence auxiliaire)
A2 (référence de
fréquence maître)
AC (commun analogique)
Entrée de 4 à
20 mA
Interrupteur DIP S1
