Sélection de la référence de fréquence en utilisant les signaux du train d’impulsions
Lorsque b1-01 est paramétré sur 4, le signal d’entrée du train d’impulsions à l’entrée de la borne RP est utilisé
comme référence de fréquence.
Paramétrez H6-01 (sélection de la fonction d’entrée du train d’impulsions) sur 0 (référence de fréquence), puis
définissez la fréquence d’impulsions de référence qui équivaut à 100 % de la valeur de référence sur H6-02
(échelonnement de l’entrée du train d’impulsions).

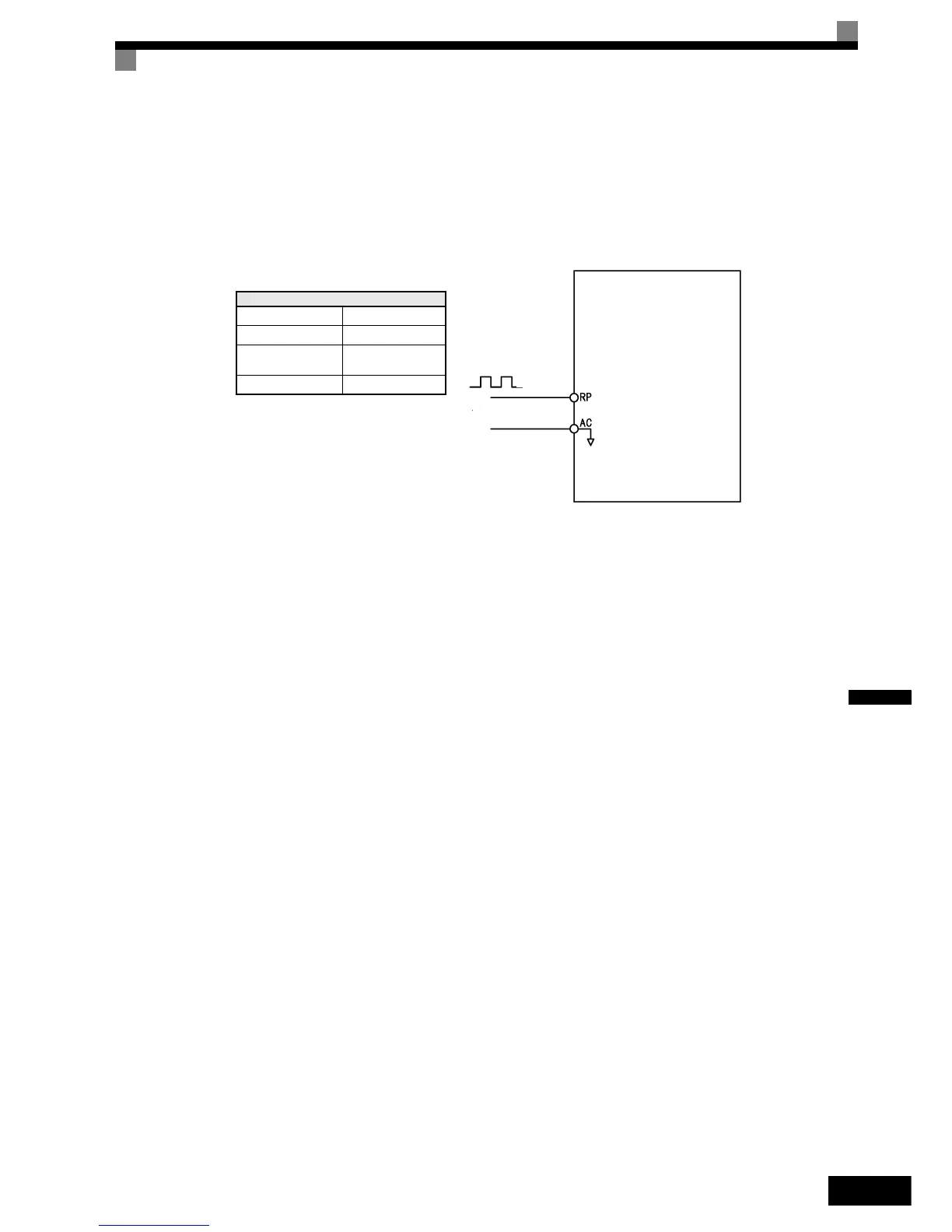

Fig. 6.9 Référence de fréquence utilisant l’entrée du train d’impulsions
Spécifications relatives à l’entrée d’impulsions
Basse tension 0 à 0,8 V
Haute tension 3,5 à 13,2 V
Facteur d’utilisation
de l’impulsion
30 à 70 %
Fréquence d’impulsion 0 à 32 kHz
Variateur
32 kHz max.
3,5 à 13,2 V
Entrée
d’impulsions
(borne d’entrée du train
d’impulsions)
(commun analogique)
