1-15
1
Démontage du capot avant
Appuyez sur les côtés gauche et droit du capot avant en direction des flèches 1 et levez la partie inférieure du
capot en direction de la flèche 2 pour le retirer, comme indiqué sur l'illustration suivante.

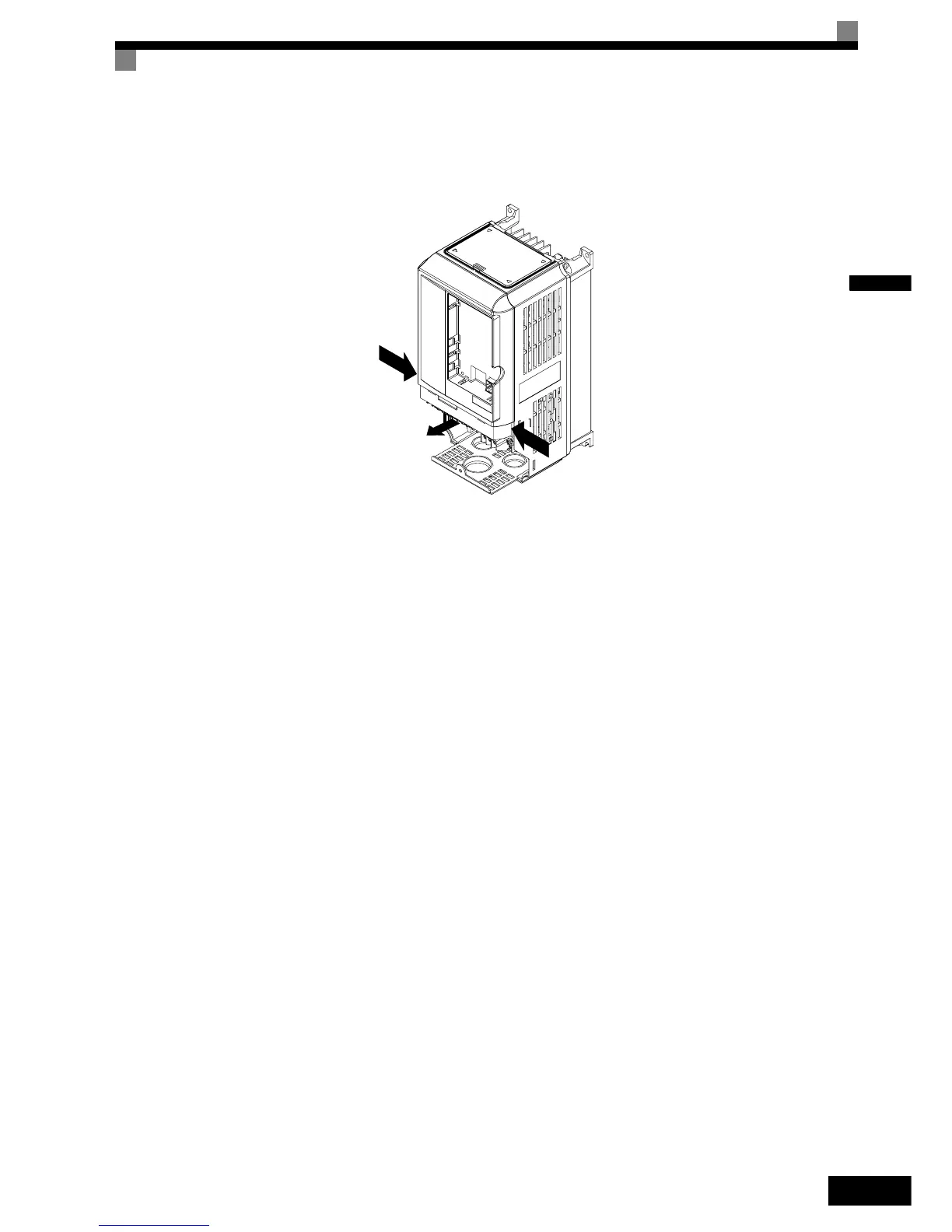

Fig. 1.14 Démontage du capot avant (voir modèle CIMR-F7Z45P5 ci-dessus)
Montage du capot avant
Après le câblage des bornes, montez le capot avant sur le variateur en procédant dans l’ordre inverse du
démontage.
1. Ne montez pas le capot avant tant que l'opérateur digital y est fixé ; dans le cas contraire, l'opérateur digital
pourrait connaître des dysfonctionnements dus à un mauvais contact.
2. Insérez la patte de la partie supérieure du capot avant dans la rainure du variateur et appuyez sur la partie
inférieure du capot contre le variateur jusqu'à entendre le clic garantissant sa mise en place correcte.
1
2
