Montage de l'opérateur digital
Après avoir fixé le capot bornes, montez l'opérateur digital sur le variateur selon la procédure suivante.
1. Accrochez l'opérateur digital sur le capot avant en A (deux points) en suivant la direction donnée par la
flèche 1, comme indiqué sur l'illustration suivante.
2. Appuyez sur l'opérateur digital en direction de la flèche 2 jusqu'à ce qu'il soit bien emboîté au niveau de B
(deux points).

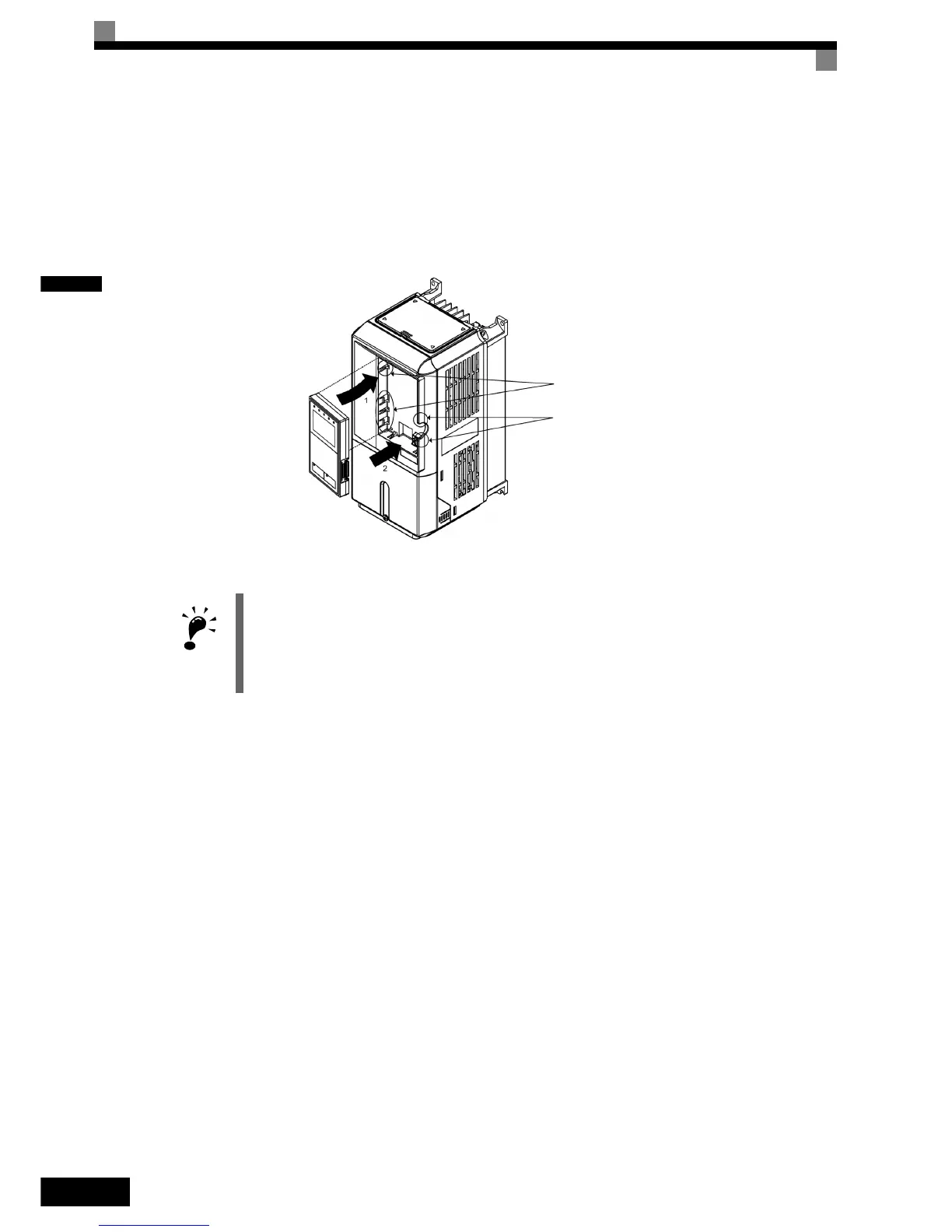

Fig. 1.15 Montage de l'opérateur digital
IMPORTANT
1. N'utilisez pas d'autres méthodes que celles décrites ci-dessus pour démonter et fixer l'opérateur
digital, ni pour monter et démonter le capot avant ; dans le cas contraire, cela pourrait provoquer un
mauvais contact et une panne ou un dysfonctionnement du variateur.
2. Ne montez jamais le capot avant au variateur tant que l'opérateur digital est fixé au capot avant.
Cela pourrait provoquer un mauvais contact.
Commencez toujours par fixer le capot avant au variateur, puis l'opérateur digital au capot avant.
A
B
