2-17
2
Câblage à la terre
Observez les précautions suivantes lors du câblage de la ligne à la terre.
• Utilisez toujours la borne de masse des variateurs 200 V avec une résistance de masse inférieure à 100 Ω et
une résistance de masse inférieure à 10 Ω pour les variateurs 400 V.
• Ne partagez pas le câble de terre avec d'autres appareils tels que des postes à souder ou des outils
électriques.
• Utilisez toujours un câble de terre correspondant aux normes techniques du matériel électrique et réduisez
autant que possible la longueur du câble.
Le courant de fuite passe à travers le variateur. Par conséquent, si la distance entre l'électrode de terre et la
borne de terre est trop longue, le potentiel sur la borne de terre du variateur deviendra instable.
• Lorsque vous utilisez plusieurs variateurs, veillez à ne pas enrouler le câble de terre.

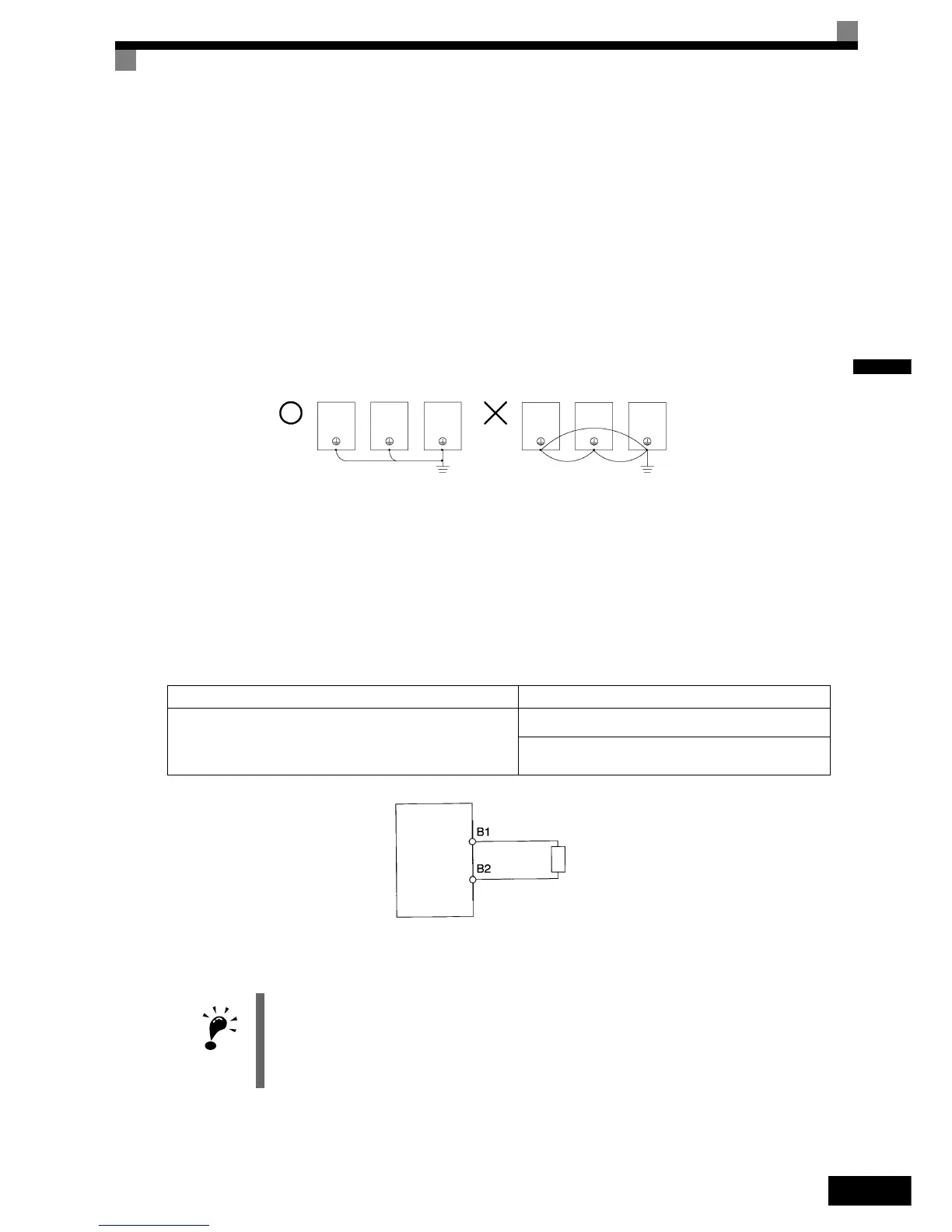

Fig. 2.6 Câblage à la terre
Connexion d'une résistance de freinage montée à l'arrière du variateur
Il est possible d'utiliser une résistance de freinage montée à l'arrière d'un variateur 200 V et 400 V avec des
sorties de 0,4 à 11 kW. Si ce type de résistance est utilisé, la protection de surchauffe interne de la résistance de
freinage peut être activée (voir le tableau ci-dessous).
Connectez la résistance de freinage comme illustré dans la Fig. 2.7.
Fig. 2.7 Connexion de la résistance de freinage
L8-01 (Sélection de la protection pour la résistance DB interne) 1 (Active la protection de surchauffe)
L3-04 (Sélection de protection anticalage lors de la décélération)
(Sélectionnez une des possibilités)
0 (Désactive la fonction de protection anticalage)
3 (Active la fonction de protection anticalage avec
la résistance de freinage)
IMPORTANT
Les bornes de connexion de la résistance de freinage sont B1 et B2. Ne connectez pas la résistance
à une autre borne car cela pourrait endommager la résistance et d'autres éléments du matériel.
OK
NO
Variateur
Résistance de freinage
