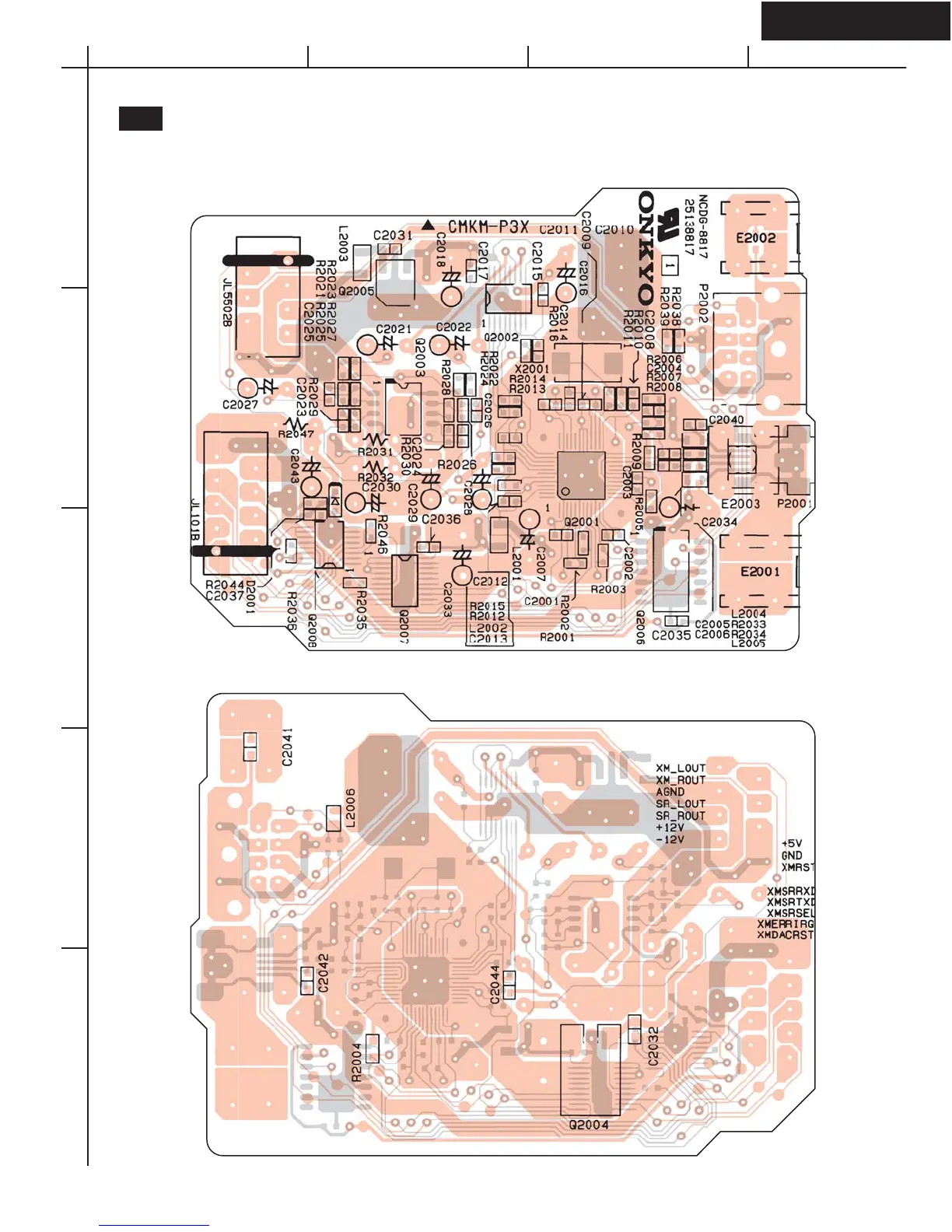

PRINTED CIRCUIT BOARD VIEWS-8
TX-SR604/604E/8640
U13
XM PC BOARD
(NADG-8817)
Solderin
g
Side
Component Side
A
1
2
3
4
5
BCD
