Conectar el receptor AV—Continúa
Los bornes de los terminales FRONT SPEAKERS L/R y
SURR SPEAKERS BACK L/R se pueden usar con los
altavoces frontales y los envolventes posteriores
respectivamente, o bien biamplificar y proporcionar
alimentaciones separadas para el altavoz de agudos y el
de graves en un par de altavoces frontales que soporten
la biamplificación, con la consiguiente mejora en la
emisión de bajos y agudos.
• Cuando se usa la biamplificación, el receptor AV es
capaz de hacer funcionar hasta 5.1 altavoces en la
habitación principal.
• En la biamplificación, los bornes de los terminales
FRONT SPEAKERS L/R se conectan a los terminales
de agudos de los altavoces frontales. Y los bornes de
los terminales SURR BACK SPEAKERS L/R se
conectan a los terminales de graves de los altavoces
frontales.
• Una vez que haya completado las conexiones de
biamplificación mostradas a continuación y que haya
encendido el receptor AV, hay que ajustar la
configuración del tipo de altavoz en “Bi-Amp” para
habilitar la biamplificación (consulte la página 45).
Important:
• Al establecer las conexiones de biamplificación,
asegúrese de quitar las barras de conexión que
enlazan los terminales de los altavoces de agudos
(superior) y de graves (inferior).

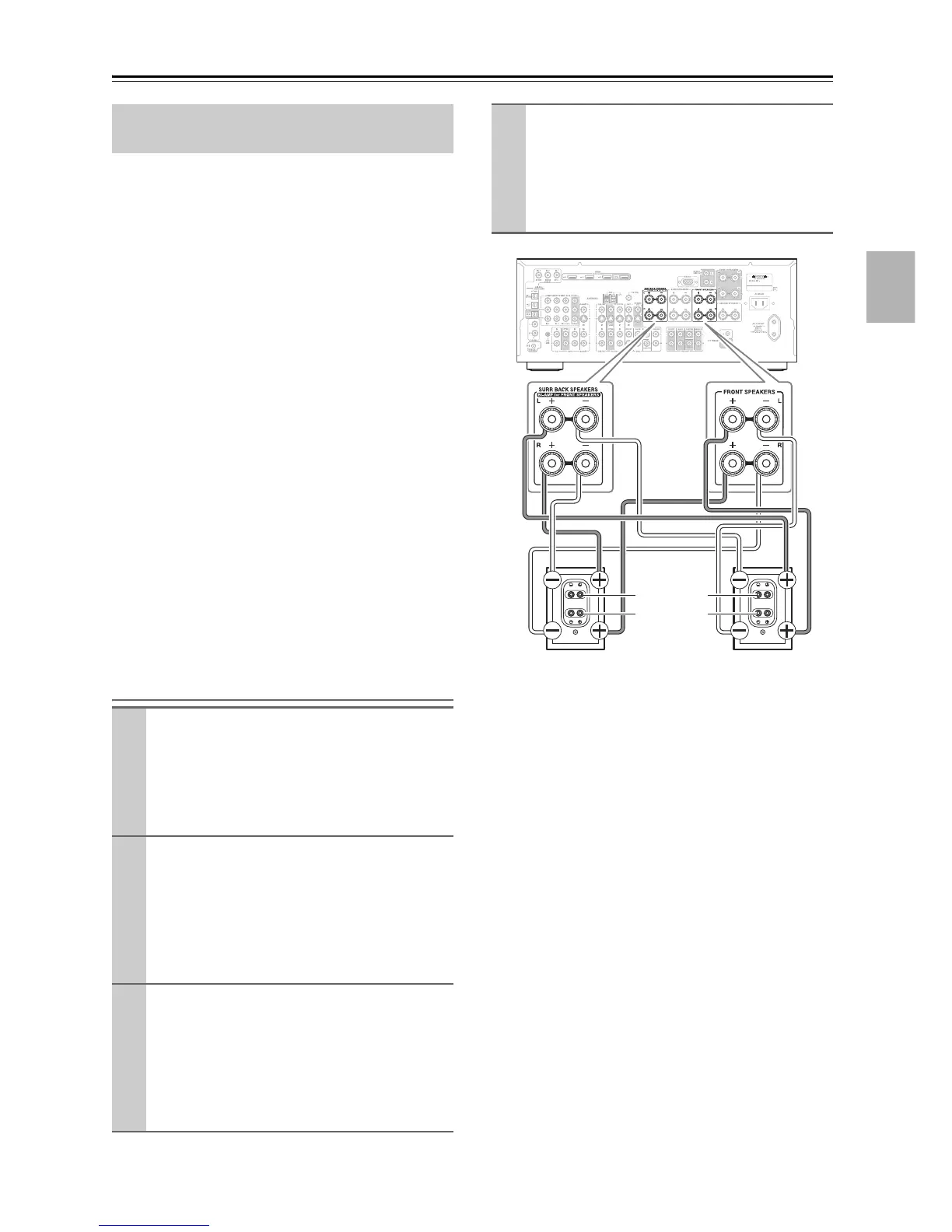

Conexión de los altavoces para su
biamplificación
Biamplificación de los altavoces
frontales
1
Conecte el terminal (+) positivo FRONT SPEAKERS
R del receptor AV al terminal (superior) de agudos (+)
positivo del altavoz derecho. Y conecte el terminal (–)
negativo FRONT SPEAKERS R del receptor AV al ter-
minal (superior) de agudos (–) negativo del altavoz
derecho.
2
Conecte el terminal (+) positivo SURR BACK
SPEAKERS R del receptor AV al terminal
(inferior) de graves (+) positivo del altavoz
derecho. Y conecte el terminal (–) negativo SURR
BACK SPEAKERS R del receptor AV al terminal
(inferior) de graves (–) negativo del altavoz
derecho.
3
Conecte el terminal (+) positivo FRONT
SPEAKERS L del receptor AV al terminal
(superior) de agudos (+) positivo del altavoz
izquierdo. Y conecte el terminal (–) negativo
FRONT SPEAKERS L del receptor AV al
terminal (superior) de agudos (–) negativo del
altavoz izquierdo.
4
Conecte el terminal (+) positivo SURR BACK
SPEAKERS L del receptor AV al terminal (inferior) de
graves (+) positivo del altavoz izquierdo. Y conecte el
terminal (–) negativo SURR BACK SPEAKERS L del
receptor AV al terminal (inferior) de graves (–) negativo
del altavoz izquierdo.
Gama baja
(Altavoz de
graves)
Altavoz derecho
Altavoz izquierdo
Gama alta
(Altavoz de
agudos)
