Onkyo TX-SR705

Es-35
Conectar el receptor AV—Continúa

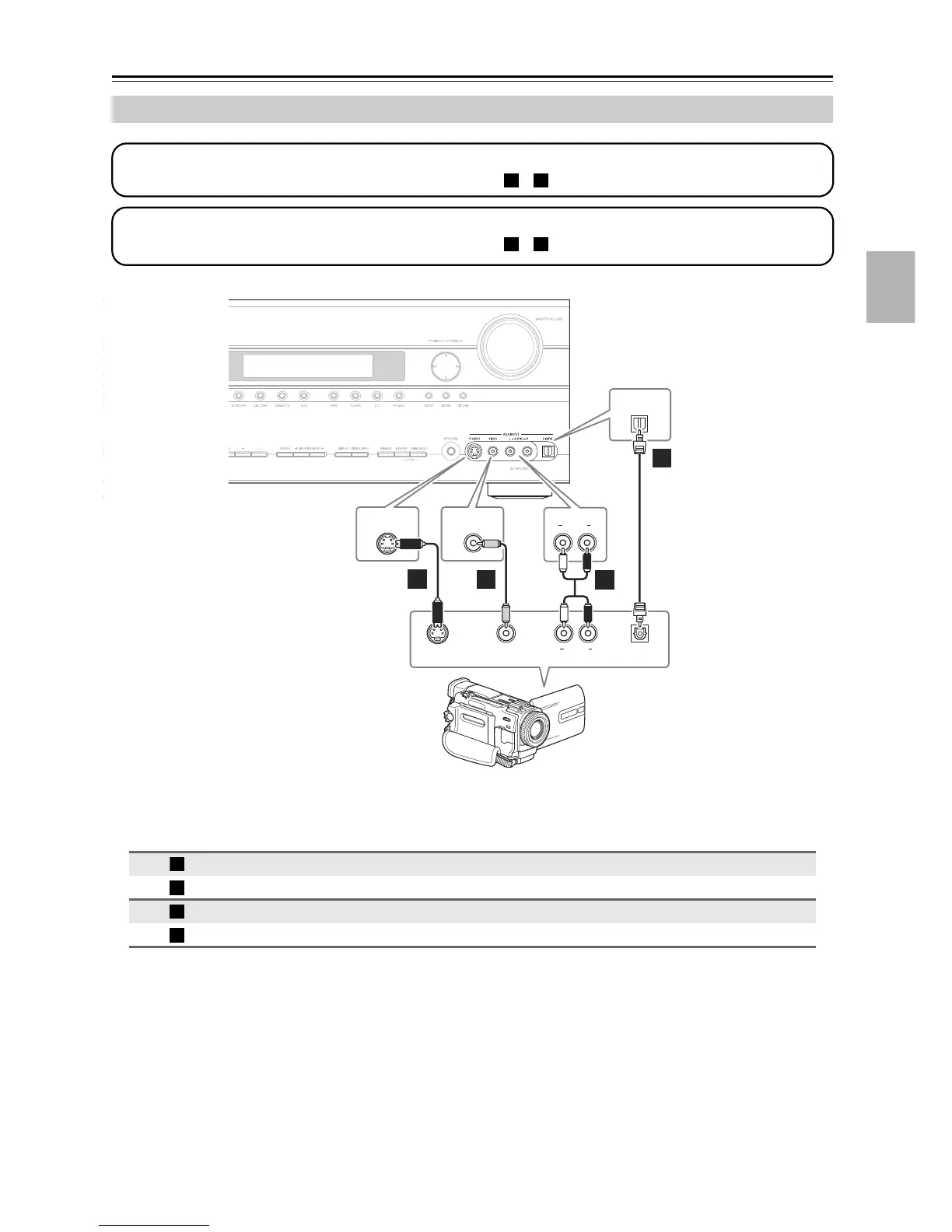

Conectar una videocámara u otro dispositivo
Conexión Receptor AV
Flujo de
señal Videocámara o consola
AUX INPUT S VIDEO

Salida S-vídeo
AUX INPUT VIDEO

Salida vídeo compuesto
AUX INPUT L/R

Salida L/R audio analógico
AUX INPUT DIGITAL

Salida óptica digital
Paso 1: conexión de vídeo
Elija una conexión de vídeo que coincida con la videocámara ( o ), y después haga la conexión.
A B
Paso 2: conexión de audio
Elija una conexión de audio que coincida con la videocámara ( o ), y después haga la conexión.
a b
DIGITAL
S VIDEO
OPTICAL
OUT
AUDIO
VIDEO
LR
S VIDEO
OUT
AUDIO
OUT
VIDEO
OUT
LR
AUX INPUT
AUX INPUT
AUX INPUT
AUX INPUT
A
a
b
B
Videocámara etc.
A
B
a
b
