Drip M a s t e r
26 27
DripMaster
®
SECCIÓN
8
A

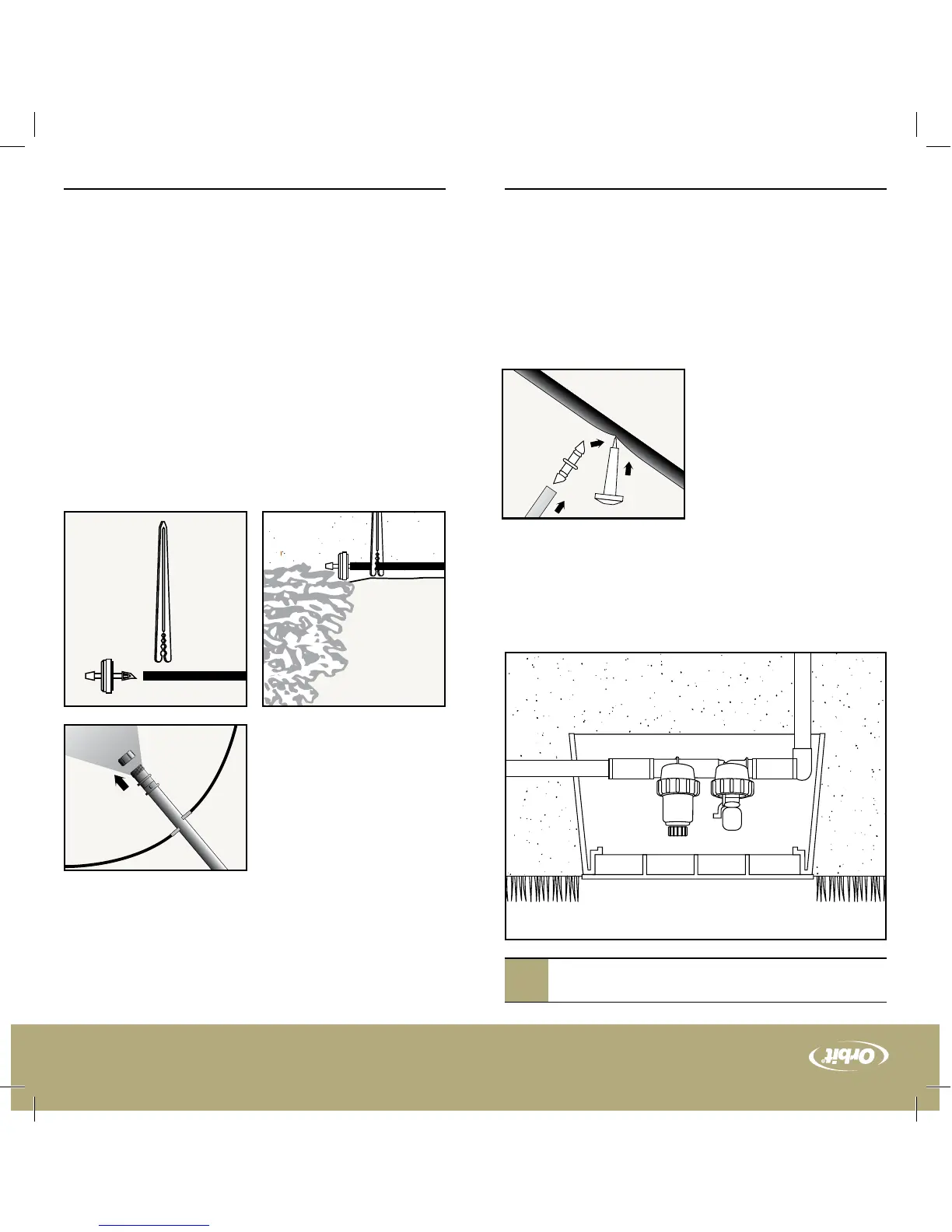

Válvula de irrigación por goteo 4 en 1
B
Adaptador a tubería por goteo de 1/2"
C
Línea de distribución/suministro de 1/2"
2
Lleve la línea de distribución/suministro junto a las plantas, los arbustos
y los árboles que desea regar. Luego coloque una tapa de extremo de 1/2".
Utilice estacas en “U” de 1/2" para
que la línea se sostenga en su sitio.
3
Perforador : Haga un orificio en
la línea de distribución/suministro de
1/2" para cada arbusto o árbol. Luego
introduzca un acoplador dentado de
1/4" en cada orificio.
4
Conecte la línea de distribución/
suministro de 1/4" a cada acoplador
dentado y llévela hasta la base de cada
arbusto o árbol. Corte las tuberías a la longitud deseada.
IMPORTANTE: Una sola línea de distribución/suministro de 1/4" no debe
ser superior a 9 m.
Proyectos comunes
.
.
.
.
.
.
.
.
.
.
.
.
..
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
A
B
C
3
4
5
Retire la tapa de extremo de 1/2" y abra el paso de agua para descargar la
línea de distribución/suministro de 1/2", luego coloque nuevamente la tapa
para descargar las líneas de distribución/suministro de 1/4".
6
Agregue un gotero compensador de presión a cada línea de distribución/
suministro de 1/4". Utilice una estaca de tubo para sostener el gotero en su
lugar, junto a la base del arbusto o árbol.
Nota: Pueden ser necesarias más de
una línea de distribución/suministro
de 1/4" (con gotero compensador
de presión) para árboles grandes y
arbustos.
IMPORTANTE: No agregue más de
57 goteros compensadores de presión
de 7,5 LPH a una sola línea de dis-
tribución/suministro de 1/2".
A
Estaca de tubo
B
Gotero compensador de presión
C
Línea de distribución/suministro de 1/4"
Accesorios necesarios:
- Tubería de distribución/suministro de 1/2" (pieza # 67345 ó 67346)
- Tapa de extremo de 1/2" (pieza # 67462 ó 69462)
- Estaca en “U” de 1/2" (pieza # 65731 ó 66731)
- Perforador (pieza # 67756 ó 69756)
- Acopladores dentados de 1/4" (pieza # 67402 ó 69402)
- Tubería de distribución/suministro de 1/4" (pieza # 67300, 67301 ó
67303)
- Estacas de tubo (pieza # 65721 ó 66721)
- Gotero compensador de presión (pieza # 67205, 69205, 67206 ó 69206)
5
6
6
