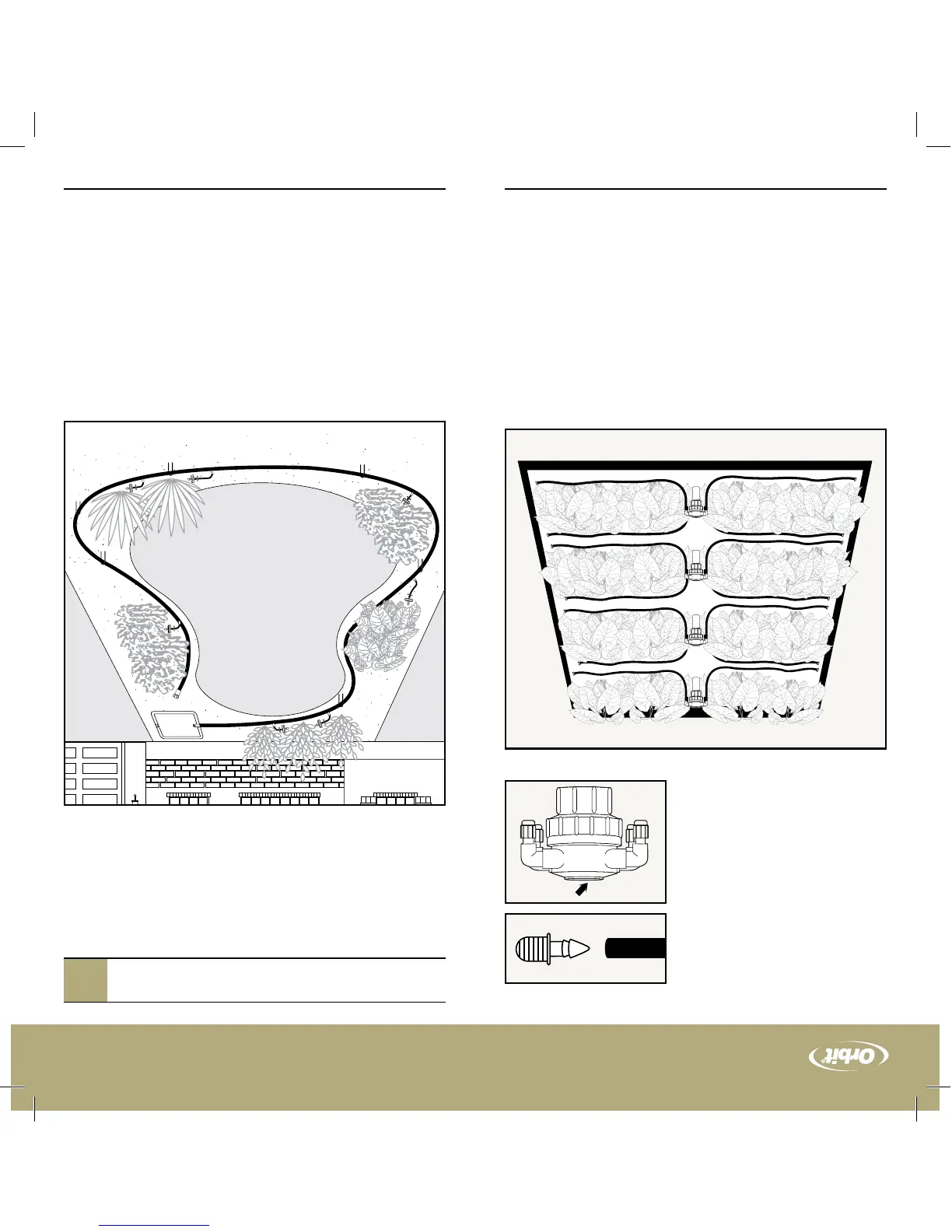

JARDINES EN ZONAS DESÉRTICAS
A
Válvula de irrigación por goteo 4 en 1
B
Gotero compensador de presión con una estaca de tubo
C
Estaca en “U”
D
Tapa de extremo
1
Conexión de la válvula de irrigación por goteo 4 en 1: Fije el adaptador a
tubería por goteo de 1/2" (incluido con la válvula) a la válvula y fije la línea
de distribución/suministro de 1/2" al adaptador. (Consulte la parte superior
de la página 26).
Proyectos comunes
4
Corte el tubo irrigador de la longitud
deseada e introduzca un tapón terminal de
1/4".
Nota: La longitud de cada tubo irrigador
de 1/4" no debe superar los 4,5 m.
5
Retire la válvula de drenaje automática
del extremo tubo de PVC y descargue la
línea para eliminar cualquier desecho.
6
Ajuste el caudal de flujo girando el
tornillo de control de flujo.
IMPORTANTE: No conecte más de
14 tubos colectores de 4 puertos
Accesorios necesarios:
- Válvula de desagüe automático de 3/4" (pieza # 51041)
- Tubo colector de 4 puertos regulable (pieza # 67005 ó 69005)
- Estacas en “U” de 1/4" (pieza # 65730 ó 69730)
- Tuberías para irrigador de 1/4" (pieza # 67321, 67330 ó 67331)
- Tapa de extremo de 1/4" (pieza # 67403 ó 69403)
- Conectores en T deslizantes de 3/4" y 1/2 roscados
- Elevadores de 1/2"
Control de
flujo
4
6
A
B
D
C
