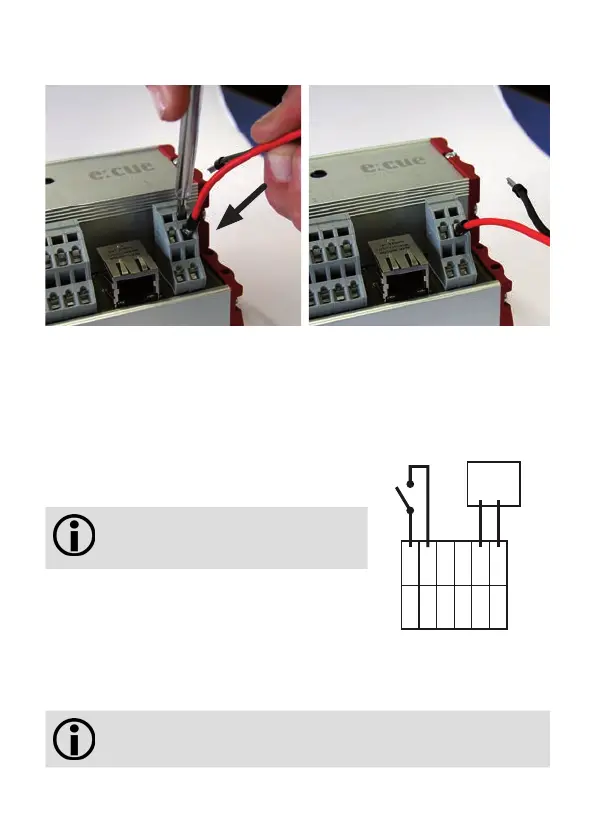

Während Sie den Kontakt offen halten,
führen Sie den Anschlussdraht in den
Kontakt ein.
Versichern Sie sich, dass der Anschluss
auch wirklich fest sitzt.
Digitale Eingänge
+12 V +12 V In 1 In 2 In 3 In 4 In 5 In 6 In 7 In 8 GND GND
Dig. interface
+V
GND
Der Butler XT2 verfügt über acht konfigurierbare,
optoelektrisch isolierte Eingänge zum Anschluss
von Fremdsystemen oder Sensoren.
Der Eingangsspannungs-Bereich für
die digitalen Eingänge beträgt 9 bis
24 V=-
DMX
Die DMX-Ausgänge liegen auf den RJ45-Anschlüssen DMX1 and DMX2 als auch
auf Klemmanschlüssen. Für Verbindungen über XLR-Anschlüsse nutzen Sie bitte
RJ45-zu-XLR-Adapter, die Sie auch bei ihrem e:cue-Händler erhalten können.
Terminieren Sie jede DMX-Leitung am Ende mit einem 120 Ohm-
Widerstand. Dies erhöht die Stabilität des DMX-Busses.
