Setup Manual - Butler XT2

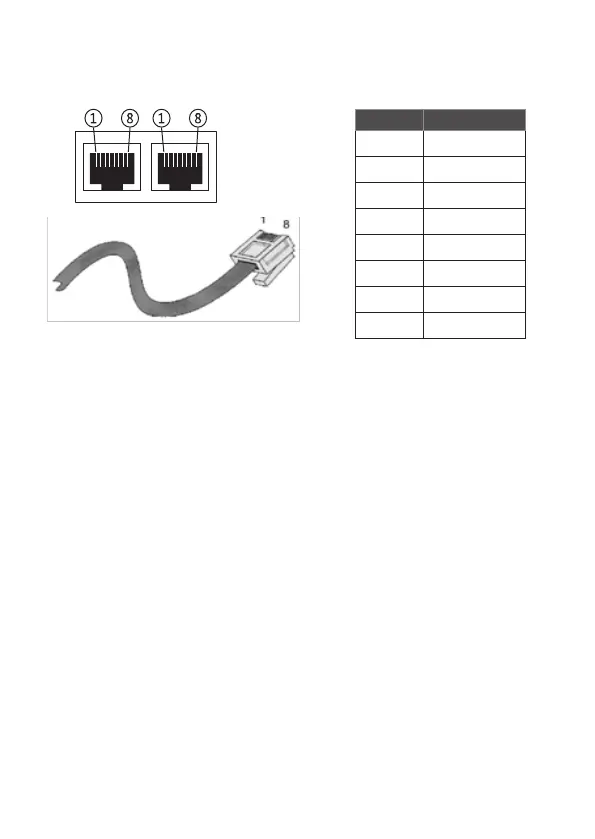

pin no. signal
1 DMX-
2 DMX+
3 GND
4 n/c
5 VCC in
6 GND
7 nc
8 nc
e:bus
e:bus ist ein Zweidraht-Bussystem, bei dem die Verbindungen über Klemman-
schlüse hergestellt werden. Diese Verbindungstechnik ist ausgesprochen flexibel
und robust. Nicht nur ist e:bus in verschiedensten Topologien einsetzbar, sondern
es gibt auch keine festgelegte Polarität. Sobald die e:bus-Verbindung eines
Terminals mit dem Master hergestellt ist, ist die Funktion gesichert, ohne Rücksicht
darauf, welches Plus- oder Minus-Kabel wo angeschlossen ist. Alle Geräte erken-
nen die Polarität automatisch und konfigurieren sich entsprechend. Für detaillierte
Informationen über den e:bus konsultieren Sie bitte die e:bus short introduction
oder den Network Configuration Guide, die Sie von www.ecue.com/download
herunterladen können.
RS-232
Für die Kommunikation mit externen Systemen bietet der ButlerXT2 eine RS-232-
Schnittstelle (Konfiguration: 9600 Baud, 8 Datenbits, keine Parität, 1 Stopbit).
Format:
[CMD1] [CMD2] [Param1 (3 Ziffern)] {[Param2 (3 Ziffern) ]} 0x0d 0x0a
Die Parameter müssen immer drei Ziffern haben, eventuell mit führenden Nullen.
Die Übertragung muss mit CR LF enden, z. B. Play Cuelist 1: PC001\r\n Setze G-
Master-Intensity to 20%: IN000020\r\n
