Osram DALIeco Control - Fernbedienung User Remote  7 (und  Separate Anleitung); System Ein-;Ausschalten; Dimmen des Systems; Schritt-Für-Schritt System-Programmierung Mittels Master Remote

14
4.2 Fernbedienung User Remote  7 (und  separate Anleitung)
Tasten / LED
(21) [ON/OFF] alle Leuchten ein/aus
(22) Signalisierung LED (grün/rot/orange)
(23) [1] Szenen-Taste 1
(24) [3] Szenen-Taste 3
(25) [Holiday] Aktivierung Holiday-Mode
(26) [CH-1] Helligkeit Kanal 1 einstellen (manuell/direkt)
(27) [2] Szenen-Taste 2
(28) [4] Szenen-Taste 4
(29) [Resume] Wiederaufnahme automatische Tageslichtfunktion
(30) [CH-2] Helligkeit Kanal 2 einstellen (manuell/direkt)
Signalisierung LED (22)
• grün - blinkt schnell bei Signalübertragung (IR)
• rot - blinkt im „Speichern“-Modus
• orange - leuchtet während „Reset“ User Remote

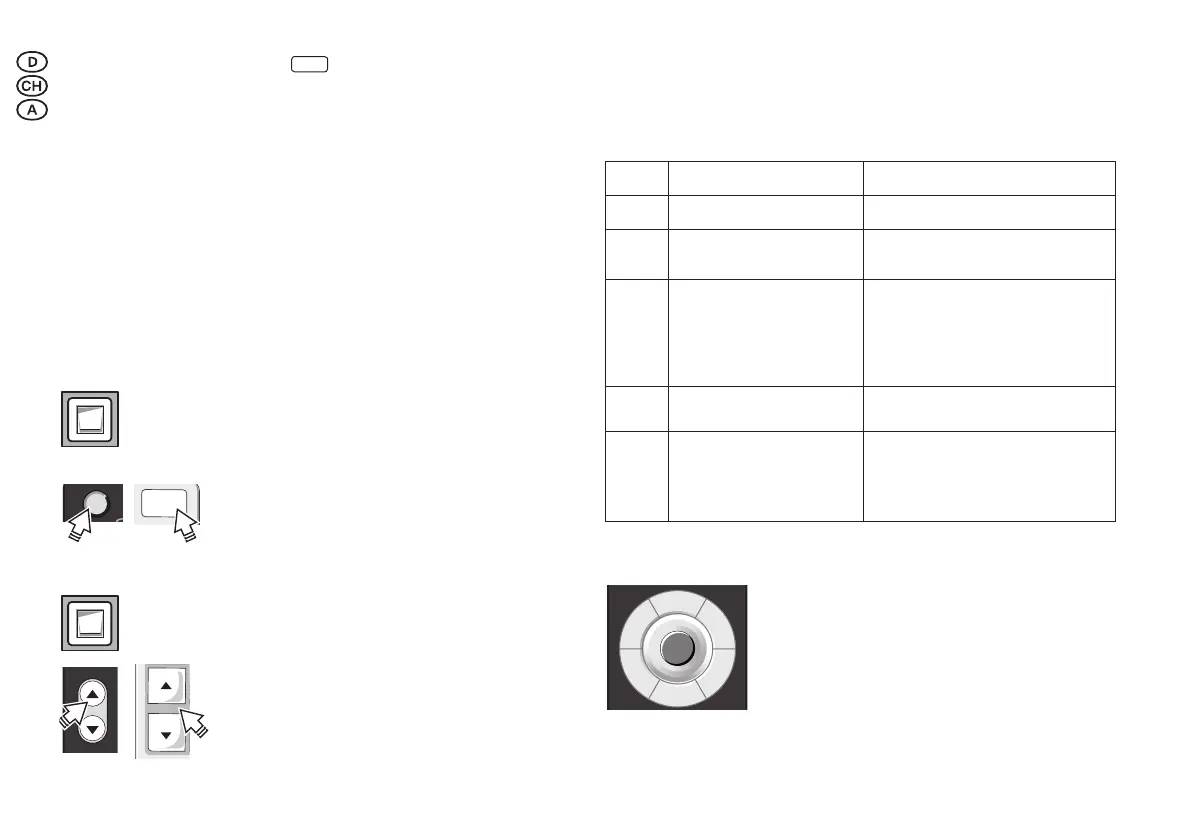

4.3 System ein-/ausschalten
Externer Taster:
1. Externen Taster drücken (SP), um Beleuchtung ein- oder
auszuschalten.
Master Remote und User Remote:
1. Taste [ON/OFF] drücken (SP), um CH-1 (DALI 1) und CH-2
(DALI 2) ein- bzw. auszuschalten.
4.4 Dimmen des Systems
Externer Taster:
1. Externen Taster drücken (LP), um Helligkeit beider Kanäle
jeweils zu erhöhen bzw. zu verringern.
Master Remote und User Remote:
1. Tasten [CH-1] oder [CH-2] oben/unten gedrückt halten, um
Helligkeit der Kanäle DALI 1 und DALI 2 unabhängig vonein-
ander zu erhöhen/verringern.
5 Schritt-für-Schritt System-Programmierung
mittels Master Remote
Programmierung bzw. Konfiguration erfolgen mittels Master Remote bzw. direkt am Sensor.
Bei Tastendruck Master Remote stets auf den entsprechenden Sensor richten.
Schritt 1 Aktivierung des PROG-Modus Programmiermodus  5.1
Schritt 2 Auswahl des Funktionsmodus Funktionsmodi
 5.2
Schritt 3 Sollwertvorgabe für
Lichtregelung
Auto setup
 5.3
oder Manual setup
 5.4
Schritt 4
Individuelle Anpassung des ge-
wählten Funktionsmodus
Nachlaufzeit
 5.5
Testfunktion
 5.6
Stand-by-level
 5.7
Stand-by-time
 5.8
Tageslicht- und Präsenzfunktionen
 5.9
Schritt 5 Lichtwertanpassung
für Kanal 2 (CH-2)
Offset
 5.10
Schritt 6 Sonderfunktionen
100 h Burn-in
 5.11
Sensor select
 5.12
PC modes
 5.13
Macro Recorder
 5.14
5.1 Programmiermodus (PROG-Modus)
1. Taste [PROG] drücken (LP), um Programmiermodus zu
aktivieren (LED 1 blinkt). CH-1 / CH-2 werden auf den zuletzt
gespeicherten Sollwert gedimmt (Default = 80 %).
2. Schritt-für-Schritt Programmierung, erklärt unter
 5.1 bis
 5.14 (mehrere Funktionen/Einstellungen nacheinander
möglich).
3. Taste [PROG] drücken (SP), um Einstellungen zu speichern
und Programmiermodus zu verlassen.
Wird der PROG-Modus nicht gezielt verlassen, werden Einstellungen nach 60 Sekunden
wirksam. Der PROG-Modus wird nach 60 Sekunden ohne Tastenbetätigung automatisch
beendet.
