5.2 Funktionsmodi 8
Schaltverhalten der vorkonfigurierten Funktionsmodi: Diagramme 9 bis 14 .
• Single Office
9
• Open-plan Office
10
• Corridor
11
• Meeting- / Classroom
12
• Sanitary Room
13
• Staircase
14
5.3 Auto setup

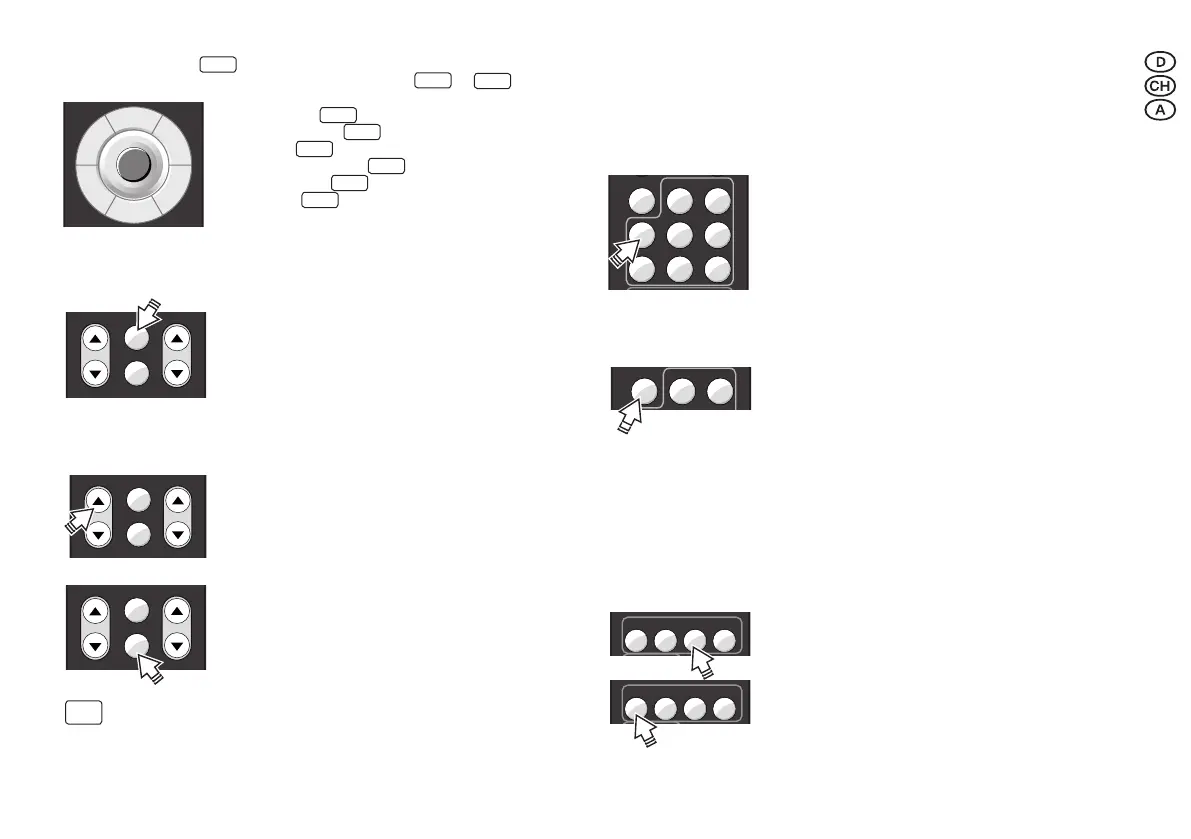

Stellt den Sollwert der Lichtregelung auf 80% der maximalen Beleuchtungsstärke ein.
1. Taste [Auto setup] drücken (SP), um Kalibrierung zu starten.
Nach 3-minütiger Kalibrierung blinkt die Beleuchtung auf und
die automatische Lichtregelung wird gestartet.
Hinweis: Während „AutoSet Up“ keine Einstellungen möglich.
„Prog“ Modus wird nach durchgeführtem „AutoSet Up“
automatisch beendet.
5.4 Manual setup
Speichert den Sollwert auf einen beliebigen einstellbaren Wert.
1. Tastenwippe [CH-1] unten/oben drücken, um den Sollwert für
die Regelung einzustellen.
2. Taste [Manual setup] drücken (SP), um aktuelle Beleuch-
tungsstärke als Sollwert zu speichern (Lampen blinken).
i
Hinweis:
Ist die Lichtregelung deaktiviert, erhöht das Steuergerät alle 2.000 h Brennstunden den
gespeicherten Lichtwert um einen Schritt und kompensiert so die Alterung der Leucht-
mittel automatisch. Bei Wechsel des Leuchtmittels muss der Sollwert neu gespeichert
werden, um den Vorgang neu zu starten.
5.5 Switch off delay (Nachlaufzeit)
Timer wird bis zum Verlassen des „ON“ Zustandes (Wechsel zu „STANDBY“ oder „OFF“) nach
der letzten Präsenzerkennung eingestellt. In den Funktionsmodi „Corridor“, „Staircase“ u.
„Sanitary“ wird der Timer auch bei deaktivierter Präsenzerfassung beim Einschalten der
Beleuchtung gestartet. Somit ist eine zeitabhängige Steuerung auch bei rein manuellen
Bedienung möglich.
1. Taste [Switch off delay 3 min] drücken (SP), um eine Nachlauf-
zeit von 3 Minuten für CH-1 und CH-2 einzustellen.
5.6 Testfunktion
Mit der Testfunktion kann der Erfassungsbereich des Sensors überprüft werden
1. Taste [test] drücken (SP), um Testfunktion einzuschalten.
2. Taste [PROG] drücken (SP), um Test zu starten.
3. Erfassungsbereich betreten:
- bei Erkennung erfolgt 100% ON,
- ohne Erkennung nach 1 s zurück auf 1% ON.
4. Ggf. Erfassungsbereich durch Einstellung der Blenden
am Sensor ändern und Schritte 3. und 4. so oft wie nötig
wiederholen.
5. Nach erfolgreichem Test entweder 60 Sekunden warten oder
Taste [ON/OFF] oder [CH-1/CH-2] vorher drücken (SP), um
Testfunktion auszuschalten (Rückkehr zur Normalfunktion).
5.7 Stand-by-level
Helligkeit (%) im STANDBY einstellen bzw. die STANDBY Funktion ausschalten.
1. Zum Beispiel Taste [Stand-by-level 30%] drücken (SP oder
LP), um STANDBY für CH-1 einzustellen (CH-2 folgt ggf. mit
OFFSET
5.10).
2. Taste [Stand-by-level OFF] drücken (SP oder LP), um
STANDBY Funktion auszuschalten.
PROG
M
e
e
t
i
n
g
-
/
C
l
a
s
s
r
o
o
m
S
i
n
g
l
e
O
f
f
i
c
e
S
a
n
i
t
a
r
y
R
o
o
m
O
p
e
n
-
p
l
a
n
O
f
f
i
c
e
C
o
r
r
i
d
o
r
S
t
a
i
r
c
a
s
e
CH-1 CH-2
Auto
setup
Manual
setup
CH-1 CH-2
Auto
setup
Manual
setup
CH-1 CH-2
Auto
setup
Manual
setup
Switch off delay
test
30
sec
3
min 5
min 10
min
15
min 30
min 60
min
1
sec 1
min
Switch off delay
test
30
sec
1
sec 1
min
Stand-by-level
OFF
10
% 30
% 50
%
Stand-by-level
OFF
10
% 30
% 50
%
